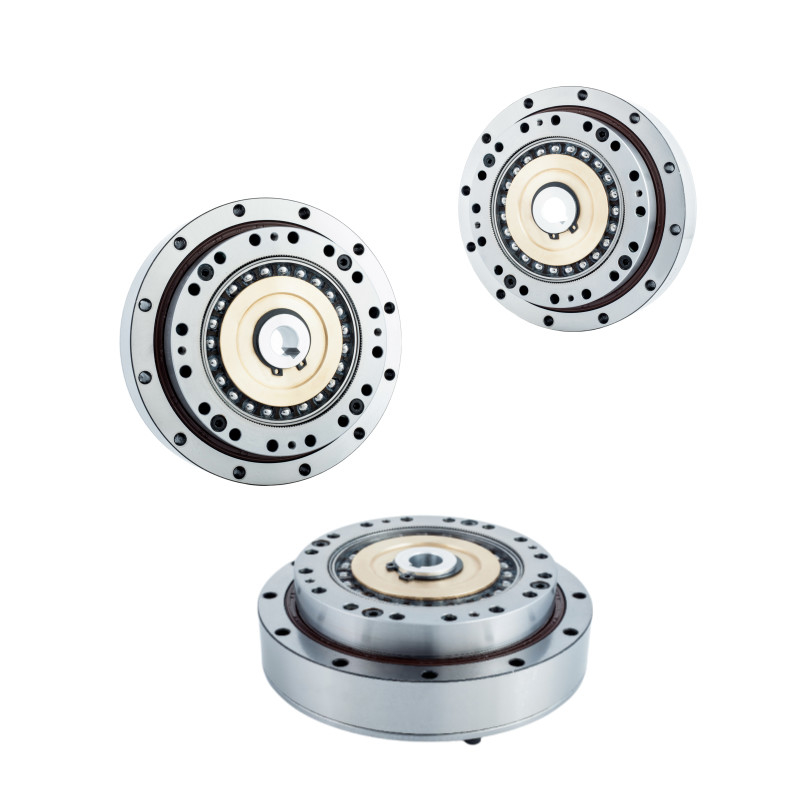

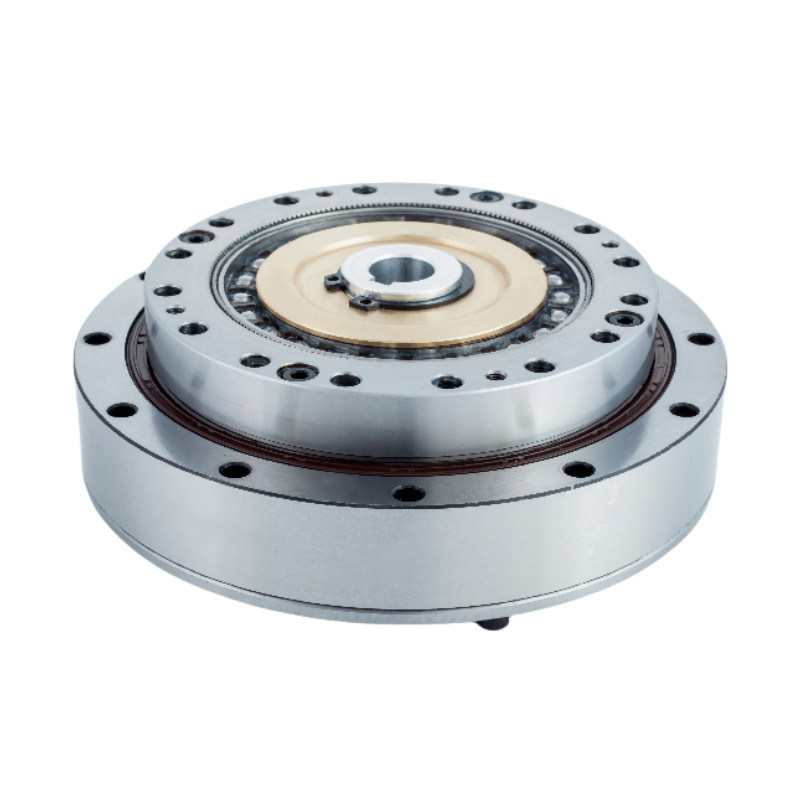

30 درصد سبک تر هارمونیک درایو Reducer Gear LSN-II سری مدل 32 دقت بالا

دستگاه کاهش دهنده هارمونیک مدل 32,کاهش دهنده هارمونیک دقيق,دستگاه کاهش دنده های هارمونیک با دقت بالا

High Precision harmonic drive reducer

High Precision harmonic gear reducer

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

LSN-32-XX-U-II

با ما تماس بگیرید

درخواست نقل قول

30 درصد سبک تر هارمونیک درایو Reducer Gear LSN-II سری مدل 32 دقت بالا

جزئیات محصول

محصول:

چرخ دنده هارمونیک کاهنده موج کرنش مدل 32

نرخ کاهش:

50:1، 80:1، 100:1، 120:1

عکس العمل:

≤20 Arc Sec

گشتاور نامی در ورودی 2000r/min:

76 نیوتن متر تا 137 نیوتن متر

حداکثر گشتاور در شروع و توقف:

216 تا 353 نیوتن متر

میانگین سرعت ورودی:

3500 دور در دقیقه

حداکثر سرعت ورودی:

4800 دور در دقیقه

زندگی طراحی:

15000 ساعت

ویژگی ها:

سبک وزن، دقت بالا، دقت بالا، عکس العمل صفر

وزن:

2.47 کیلوگرم

درخواست:

ربات های انسان نما، ماشین آلات فلزی سبک و پلاستیکی، تجهیزات فضایی، ماشین های نوری

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

وزن سبک 2.47kg مدل 32 کشش موج کاهش دهنده کم واکنش هارمونیک Gear واحد

بهترین قیمت رو بدست بیار

واکنش کم و کارایی بالا مدل 25 کاهش دهنده موج فشرده ultralight Harmonic Gear Units

بهترین قیمت رو بدست بیار

نسبت کاهش بالا سری LSN مدل 20 کاهش دهنده موج کشش 0.73kg واحد های وزنی سبک

بهترین قیمت رو بدست بیار

طراحی کامپکت و سبک سری LSN کاهش دهنده موج فشرده سازی مدل 14 واحدهای دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

30٪ کاهش دهنده هارمونیک سبک تر دنده های LSN - سری دوم مدل 32 کاهش دهنده موج فشرده سازی دقیق

Name: 30 درصد سبک تر هارمونیک درایو Reducer Gear LSN-II سری مدل 32 دقت بالا
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSN-32-XX-U-II
Availability: InStock

کاهش دهنده هارمونیک سری LSN برای کاربردهایی که وزن یک عامل حیاتی است، ایده آل است، اما یک گشتاور بالا و هیچ واکنش منفی مورد نیاز است.LSN - 32 - XX - U - II یک مجموعه دنده های قطعات محوطه شده با چرخش بالا است که با یک محموله خروجی و فلنج قطعات قطعات متقاطع دقیق ترکیب شده است.. این یک راه حل بسیار جمع و جور، قوی و آسان برای استفاده از سر دنده است. آن را در 5 اندازه با نسبت 50: 1 به 120 در دسترس است:1.

نحوه کار

فلکس اسپلین کمی کوچکتر از قطر است و دو دندان کمتر از اسپلین دایره ای دارد.شکل بیضوی مولد موج باعث می شود دندان های Flexspline به درگیر کردن دایره ای Spline در دو مناطق مخالف در سراسر محور اصلی بیضویبرای هر 180 درجه چرخش جهت ساعت مولد موج دندان های Flexspline در جهت مخالف ساعت با یک دندان نسبت به دایره ای حرکت می کنند.هر چرخش کامل در جهت ساعت مولد موج منجر به حرکت Flexspline در جهت ساعت با دو دندان از موقعیت اصلی خود را نسبت به دایره ای Spline.

30 درصد سبک تر هارمونیک درایو Reducer Gear LSN-II سری مدل 32 دقت بالا 0

ویژگی های کلیدی

واکنش صفر
تورک اوج در شروع و توقف: 216Nm تا 353Nm
نسبت کاهش 50:1 تا 120:1
وزن متوسط ۳۰ درصد کمتر از سری استاندارد
سفتی پیچ و تاب بالا
کارایی بالا
طراحی جمع و جور و ساده
پرتوی خروجی رولر متقاطع قوی
فلنج خروجی برای نصب مستقیم بار

مزایا

دقت بالا:چون چندین دندان به طور همزمان در دو موقعیت معادل 180 درجه درگیر می شوند،اشتباهات تراز دندانهای دنده و اشتباهات تجمعی تراز دندانهای دارای تاثیر متوسط بر دقت چرخش است.، که به دقت موقعیت و چرخش بسیار بالا کمک می کند.

نسبت محرک بزرگ:دستگاه هارمونیک تک مرحله ای دارای یک ساختار ساده با نسبت محرک از 30:1 تا 500 است:1بنابراین، سه قطعات اساسی بر روی یک محور می تواند نسبت محرک بالا را تحقق بخشد.

ظرفیت بارگذاری بالا:در سیستم های چرخ دنده های موج کششی، تعامل بین دندان ها نوعی تماس سطحی است. از آنجا که بسیاری از دندان ها به طور همزمان با یکدیگر درگیر می شوند، بار هر واحد کوچک است،که به این معنی است که ظرفیت بار بالاتر از سایر اشکال محرک است.

جمع و جور و سبک وزن:حجم و وزن آن در مقایسه با دستگاه های چرخ دنده معمولی به طور قابل توجهی کاهش می یابد و بنابراین اندازه آن کوچک است و وزن آن سبک است.

بهره وری بالا در محرک و عمر طولانی

ثبات بالا بدون ضربه و کم صدا

ورق مشخصات

مدل	نسبت کاهش	چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		حداکثر سرعت چرخش ورودی مجاز	میانگین سرعت چرخش ورودی مجاز	واکنش	وزن	طول عمر طراحی
		چرخش نامی در ورودی 2000r/min		حداکثر گشتاور مجاز در شروع و توقف		حداکثر مقدار مجاز برای تورم متوسط بار		حداکثر چرخش لحظه ای مجاز		روغن	روغن	واکنش	وزن	طول عمر طراحی
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	آرک سک	کیلوگرم	ساعت
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤20	2.47	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000

نقاشی

30 درصد سبک تر هارمونیک درایو Reducer Gear LSN-II سری مدل 32 دقت بالا 5

	ویژگی های اصلی LSN - II مدل 32 Reducer Harmonic
	محصول	واحد های محرک هارمونیک مدل 32
	اجزا	ژنراتور امواج، Flexspline، Spline دایره ای
	نسبت کاهش	50:1، 80:1، 100:1، 120:1
	واکنش	کمتر از 20 ثانیه قوس
	سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
	حداکثر سرعت ورودی	4800 دور/دقیقه
	زندگی طراحی شده	15000 ساعت
	مدل	32
	وزن	2.47 کيلوگرم
	تضمین	1 سال
