صفر واکنش طراحی کامپکت هارمونیک

توضیحات محصول

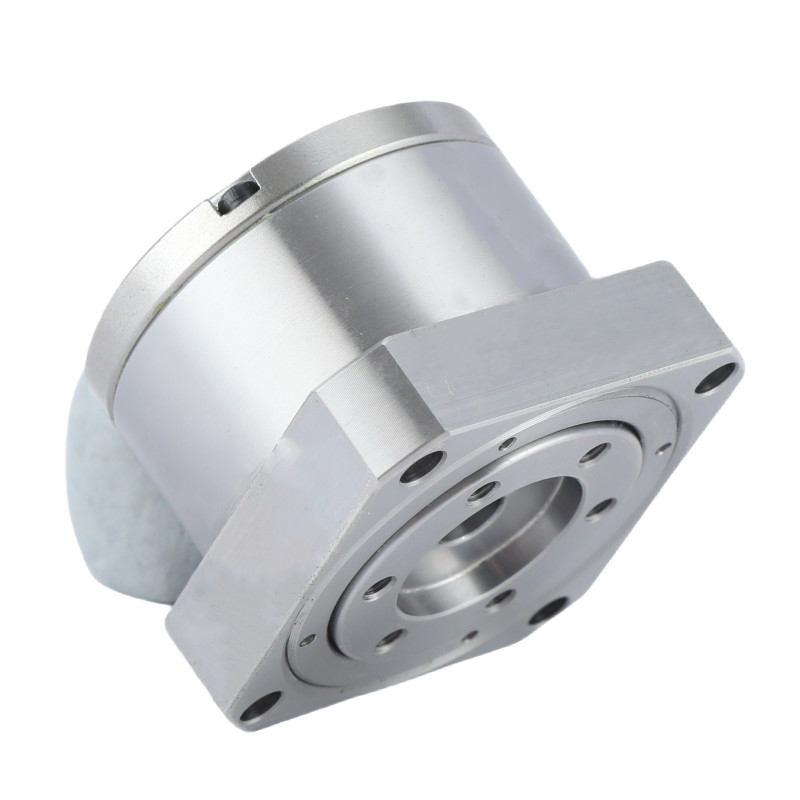

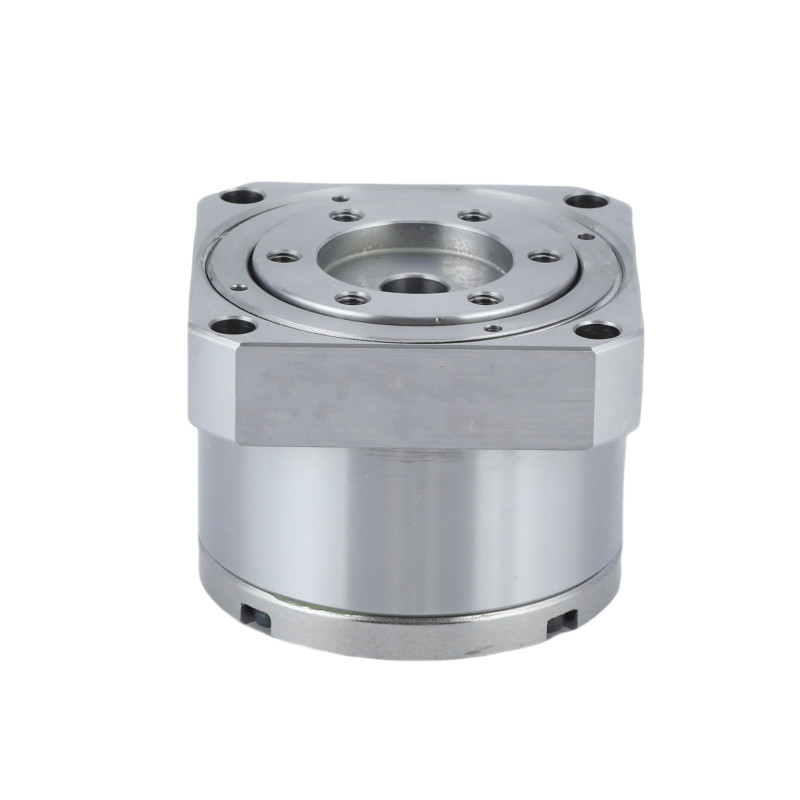

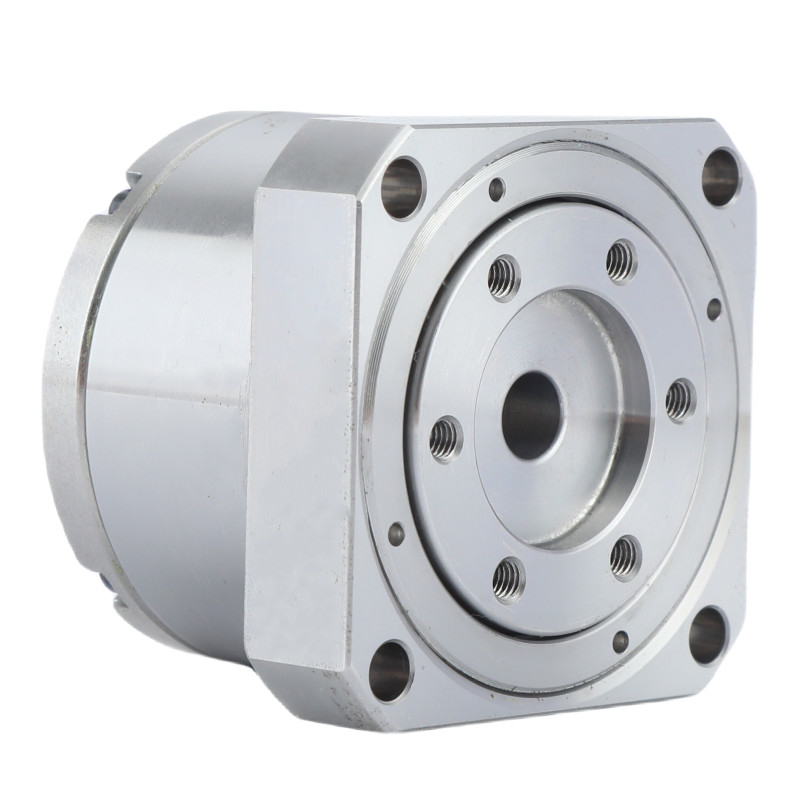

مدل 8 و مدل 11 هارمونیک درایو سری LS و LH به عنوان کاهش دهنده موج کشش کوچک شناخته می شوند.

کاهش دهنده های موج فشرده سازی کوچک سری LS و LH در یک بسته بسیار جمع و جور، دقت موقعیت گذاری بالایی را فراهم می کنند.

این چرخ های کوچک موج کشش هارمونیک برای کاربردهای نیمه هادی و رباتیک مناسب هستند، به ویژه برای قطب های پایانی برای ربات های صنعتی کوچک و همکاری،ماشین آلات صنعتی که وزن یک عامل حیاتی است.

نحوه کار

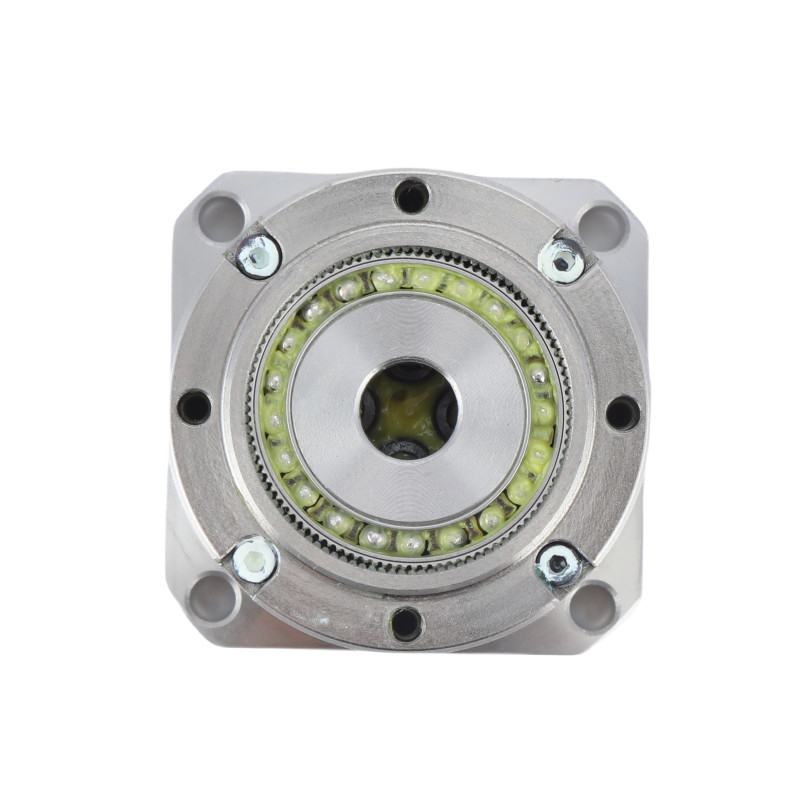

فلکس اسپلین کمی کوچکتر از قطر است و دو دندان کمتر از اسپلین دایره ای دارد.شکل بیضوی مولد موج باعث می شود دندان های Flexspline به درگیر کردن دایره ای Spline در دو مناطق مخالف در سراسر محور اصلی بیضویبرای هر 180 درجه چرخش جهت ساعت مولد موج دندان های Flexspline در جهت مخالف ساعت با یک دندان نسبت به دایره ای حرکت می کنند.هر چرخش کامل در جهت ساعت مولد موج منجر به حرکت Flexspline در جهت ساعت با دو دندان از موقعیت اصلی خود را نسبت به دایره ای Spline.

ویژگی های کلیدی

طراحی فوق صاف سری مینیاتور یک طراحی هارمونیک بسیار صاف را ارائه می دهد که سازگاری را با برنامه های محدود فضایی تضمین می کند.

ساخت سبک طراحی شده با مواد سبک وزن،مینیاتوریسری وزن کلی را بدون به خطر انداختن عملکرد به حداقل می رساند.

ابعاد فشردهبا فاکتور شکل کوچک،مینیاتوریدرایو هارمونیک سری برای کاربردهایی که محدودیت های اندازه نگران کننده هستند ایده آل است.

پرتوی رولر متقاطع با سفتی بالااستفاده از لاغرهای کراس رولر با سفتی بالا،مینیاتوریسری کنترل حرکت صاف و دقیق را تضمین می کند، عملکرد کلی را افزایش می دهد.

بالاترین ویژگی های ورودیکاهش دهنده موج کشش یکپارچه، همراه با یک موتور کوچک با عملکرد بالا،مینیاتوریمجموعه ای با بالاترین ویژگی های ورودی در شرایط مشابه دنده، اطمینان از کارایی و قابلیت اطمینان مطلوب.

جدول پارامترهای نامی



ویژگی های کلیدیکاهش دهنده موج فشرده سازی کوچک سری LS و LH
محصول	مینی کشش موج Reducer هارمونیک درایو
مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش	50، 80، 100
واکنش	کمتر از 30 ثانیه قوس
سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی	8500 دور/دقیقه
زندگی طراحی شده	10000 ساعت
مدل	8، 11
وزن	0.06 تا 0.27 کیلوگرم
تضمین	1 سال

درخواست

ربات های انسانی	ماشین آلات CNC	سیستم های تولیدی

سوالات عمومی

---

1مي توني يه درايو هارمونيک رو به عقب برگردوني؟

بله، چرخ هارمونیک می تواند به عقب رانده شود. این اتفاق در هر چرخه روبات معمولی صدها بار در هر روز می افتد. هر بار که محور در حرکت است و به سرعت کاهش می یابد،بی وقفه بار در سمت خروجی دنده، دنده را به عقب می راند (به روش کنترل شده)، که توسط موتور و کنترل کننده تعیین می شود).

2یه هارمونیک چیکار میکنه؟

درایوهای هارمونیک برای افزایش تورک خروجی در دنده هایی که در آسیاب سازی، در تولید و در ماشین هایی که از بازوهای رباتیک استفاده می کنند استفاده می شوند، استفاده می شوند.

3از تخصیص یک هارمونیک درایو حمایت می کنید؟

بله البته ما مي تونيم بر اساس نيازها و نقشه هاي خاص مشتري

4بزرگترین مزیت محصولات شما چیست؟

ما می توانیم مجموعه کامل محصولات را ارائه دهیم، و کیفیت محرک هارمونیک ما پایدار است.
