محل منبع:
جیانگسو، چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
مدل 8 مدل 11
توضیحات محصول

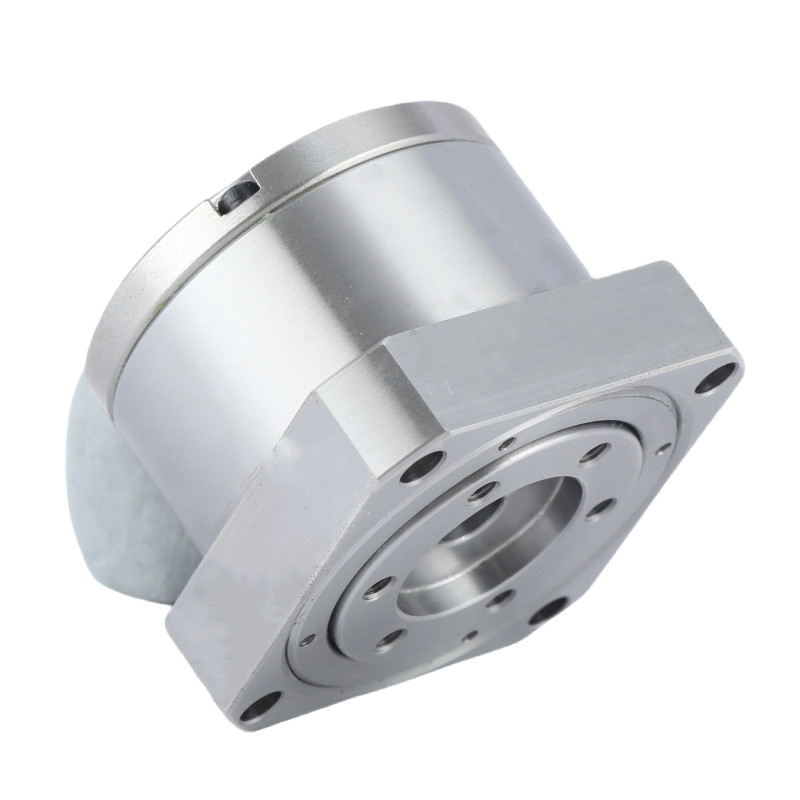

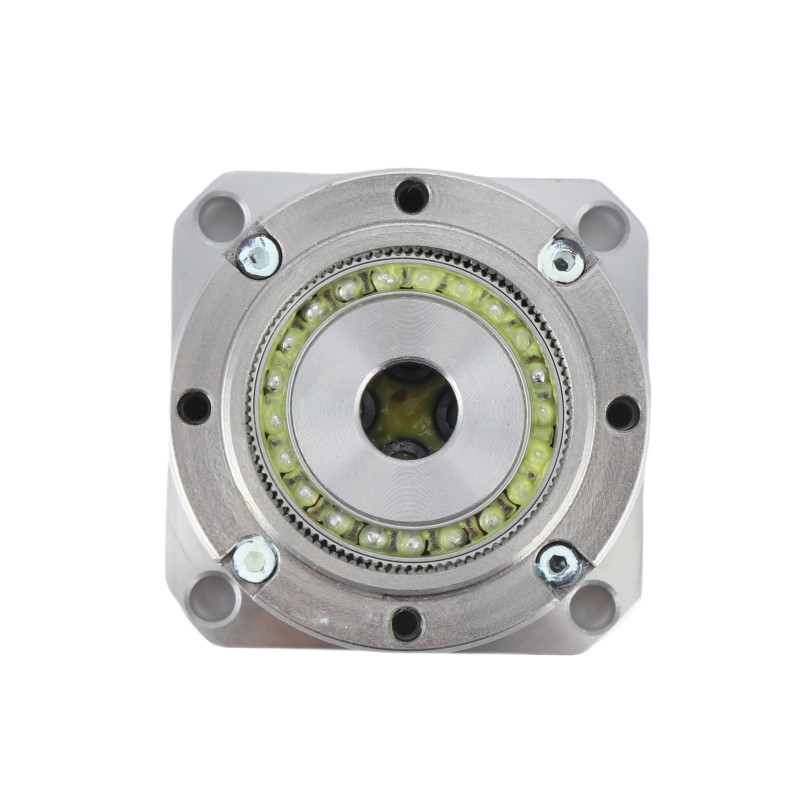

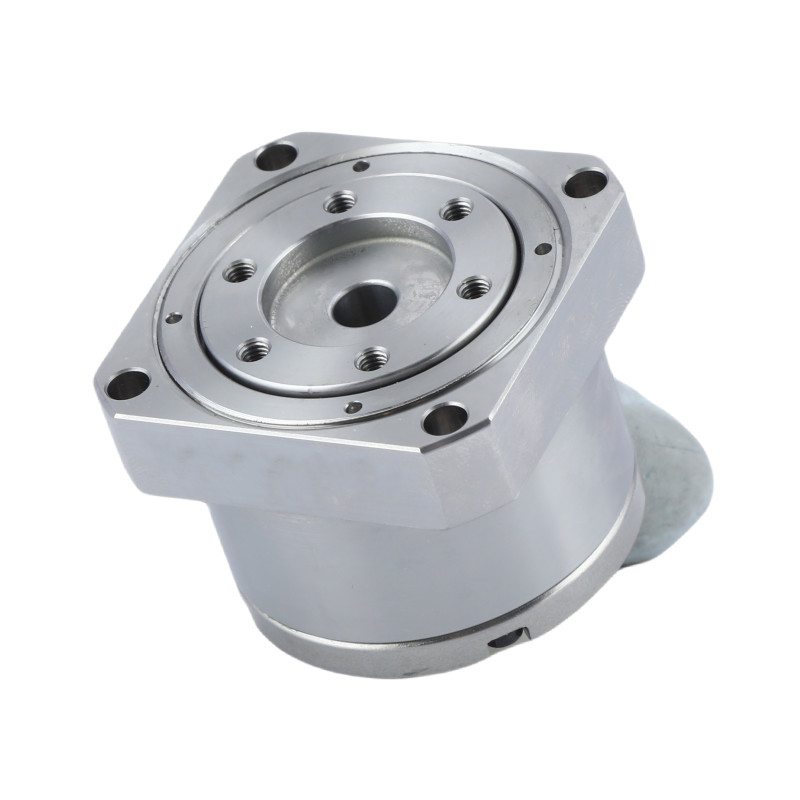

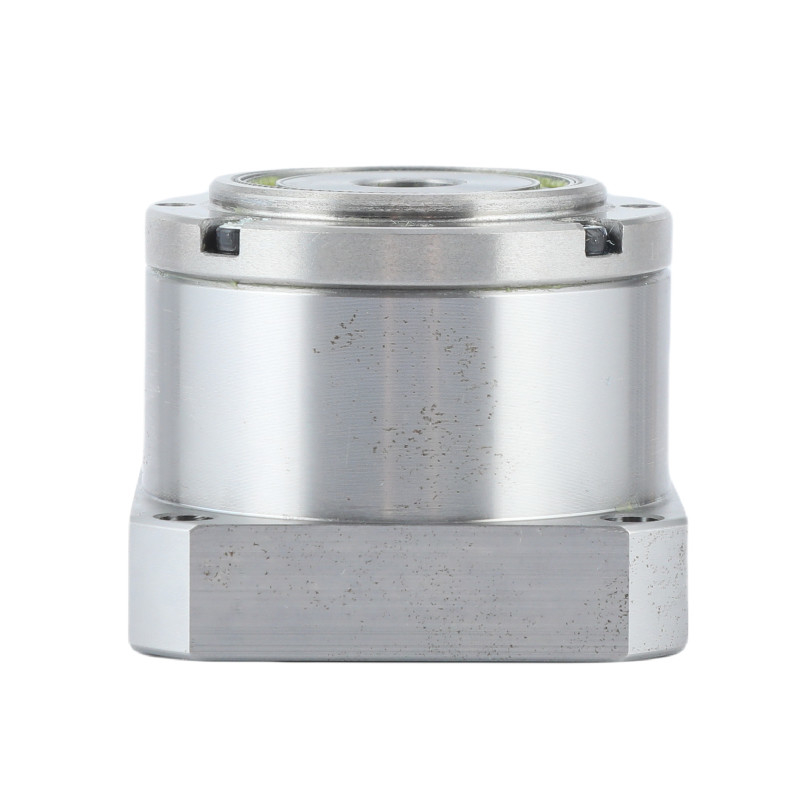

مدل 8 و مدل 11 هارمونیک درایو سری LS و LH به عنوان کاهش دهنده موج کشش کوچک شناخته می شوند.
کاهش دهنده های موج فشرده سازی کوچک سری LS و LH در یک بسته بسیار جمع و جور، دقت موقعیت گذاری بالایی را فراهم می کنند.
این چرخ های کوچک موج کشش هارمونیک برای کاربردهای نیمه هادی و رباتیک مناسب هستند، به ویژه برای قطب های پایانی برای ربات های صنعتی کوچک و همکاری،ماشین آلات صنعتی که وزن یک عامل حیاتی است.
نحوه کار
فلکس اسپلین کمی کوچکتر از قطر است و دو دندان کمتر از اسپلین دایره ای دارد.شکل بیضوی مولد موج باعث می شود دندان های Flexspline به درگیر کردن دایره ای Spline در دو مناطق مخالف در سراسر محور اصلی بیضویبرای هر 180 درجه چرخش جهت ساعت مولد موج دندان های Flexspline در جهت مخالف ساعت با یک دندان نسبت به دایره ای حرکت می کنند.هر چرخش کامل در جهت ساعت مولد موج منجر به حرکت Flexspline در جهت ساعت با دو دندان از موقعیت اصلی خود را نسبت به دایره ای Spline.
ویژگی های کلیدی
جدول پارامترهای هارمونیک مینیاتوری
| مدل | نسبت کاهش | چرخش نامی در ورودی 2000r/min | حداکثر گشتاور مجاز در شروع و توقف | حداکثر مقدار مجاز برای تورم متوسط بار | حداکثر چرخش لحظه ای مجاز | حداکثر سرعت چرخش ورودی مجاز (گريس) |
میانگین سرعت چرخش ورودی مجاز (گريس) |
واکنش | وزن | طول عمر طراحی | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | آرک سک | کیلوگرم | ساعت | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| ویژگی های کلیدیکاهش دهنده موج فشرده سازی کوچک سری LS و LH | |||
| محصول | مینی کشش موج Reducer هارمونیک درایو | ||
|
مواد
|
فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها | ||
|
نسبت کاهش
|
50، 80، 100 | ||
|
واکنش
|
کمتر از 30 ثانیه قوس | ||
|
سرعت ورودی متوسط
|
۳۵۰۰ چرخ/دقیقه | ||
|
حداکثر سرعت ورودی
|
8500 دور/دقیقه | ||
|
زندگی طراحی شده
|
10000 ساعت | ||
|
مدل
|
8، 11 | ||
|
وزن
|
0.06 تا 0.27 کیلوگرم | ||
| تضمین | 1 سال | ||
درخواست
|
|
| ربات های صنعتی | هوافضا |
|
|
| سیستم های بسته بندی | ماشین آلات CNC |
سوالات عمومی
1جعبه هارمونيک چيست؟
یک جعبه هارمونیک یک نوع سیستم دنده ای است که نسبت های کاهش بالا را در یک اندازه فشرده تولید می کند.از مکانیک یک عنصر انعطاف پذیر برای انتقال حرکت و دستیابی به دقت بالا و گشتاور استفاده می کند.
2جعبه گير هارمونيک چطور کار ميکنه؟
یک جعبه دنده هارمونیک با استفاده از یک spline دایره ای، flexspline، و یک ژنراتور موج کار می کند. ژنراتور موج flexspline را به شکل بیضوی تغییر شکل می دهد،که سپس با دندانهای اسپلین دایره ای در دو نقطه درگیر می شود، فراهم کردن نسبت کاهش بالا از طریق تفاوت در تعداد دندان بین عناصر درگیر.
3مي توني يه درايو هارمونيک رو به عقب برگردوني؟
بله، چرخ هارمونیک می تواند به عقب رانده شود. این اتفاق در هر چرخه روبات معمولی صدها بار در هر روز می افتد. هر بار که محور در حرکت است و به سرعت کاهش می یابد،بی وقفه بار در سمت خروجی دنده، دنده را به عقب می راند (به روش کنترل شده)، که توسط موتور و کنترل کننده تعیین می شود).
4یه هارمونیک چیکار میکنه؟
درایوهای هارمونیک برای افزایش تورک خروجی در دنده هایی که در آسیاب سازی، در تولید و در ماشین هایی که از بازوهای رباتیک استفاده می کنند استفاده می شوند، استفاده می شوند.
بله البته ما مي تونيم بر اساس نيازها و نقشه هاي خاص مشتري
6بزرگترین مزیت محصولات شما چیست؟
ما می توانیم مجموعه کامل محصولات را ارائه دهیم، و کیفیت محرک هارمونیک ما پایدار است.
