درایو هارمونیک Ultra Flat Zero
توضیحات محصول
LHD - I سری هارمونیک درایو است که با ظرفیت تورک بالا ultra-flatt فشرده موج گئیر واحد.
درایو های هارمونیک سری LHD - I با یک طرح جمع و جور و ساده برای ادغام آسان طراحی شده اند، به ارائه یک اثر کوچک و وزن کاهش یافته برای برنامه های کاربردی محدود فضایی کمک می کند.
این دستگاه های کاهش دهنده دنده های آرمونیک بسیار صاف برای استفاده به عنوان مفاصل پای ربات و دستگاه های کاهش دهنده برای مشتریان بسیار مناسب هستند.
این دستگاه های جدید چرخ دنده ای بالا و بدون واکنش، دارای پیکربندی فوق العاده صاف هستند و دارای یک لاغری کراس رولر بزرگ با سفتی بسیار بالا هستند.
ویژگی های کلیدی
- ساختار فوق صاف
- طراحی جمع و جور و ساده
- اندازه کوچک و وزن سبک
- ظرفیت گشتاور بالا و سفتی بالا
- ورودی و خروجی کواکسیال
جدول پارامترهای نامی محرک هارمونیک سری LHD
| مدل |
نسبت کاهش |
چرخش نامی در ورودی 2000r/min |
حداکثر گشتاور مجاز در شروع و توقف |
حداکثر مقدار مجاز برای تورم متوسط بار |
حداکثر چرخش لحظه ای مجاز |
حداکثر سرعت چرخش ورودی مجاز ((گرس) |
سرعت چرخش ورودی متوسط مجاز ((گرس) |
واکنش |
وزن |
طول عمر طراحی |
| Nm |
Nm |
Nm |
Nm |
r/min |
r/min |
آرک سک |
کیلوگرم |
ساعت |
| 14 |
50 |
3.7 |
12 |
4.8 |
23 |
8500 |
3500 |
≤20 |
0.34 |
9000 |
| 80 |
5.4 |
16 |
7.7 |
35 |
10000 |
| 100 |
5.4 |
19 |
7.7 |
35 |
10000 |
| 17 |
50 |
11 |
23 |
18 |
48 |
7300 |
3500 |
≤20 |
0.42 |
9000 |
| 80 |
15 |
29 |
19 |
61 |
10000 |
| 100 |
16 |
37 |
27 |
71 |
10000 |
| 20 |
50 |
17 |
39 |
24 |
69 |
6500 |
3500 |
≤20 |
0.54 |
9000 |
| 80 |
24 |
51 |
33 |
89 |
10000 |
| 100 |
28 |
57 |
34 |
95 |
10000 |
| 25 |
50 |
27 |
69 |
38 |
127 |
5600 |
3500 |
≤20 |
0.95 |
9000 |
| 80 |
44 |
96 |
60 |
179 |
10000 |
| 100 |
47 |
110 |
75 |
184 |
10000 |
| 32 |
50 |
53 |
151 |
75 |
268 |
4000 |
3000 |
≤20 |
1.9 |
9000 |
| 80 |
83 |
213 |
117 |
398 |
10000 |
| 100 |
96 |
233 |
151 |
420 |
10000 |

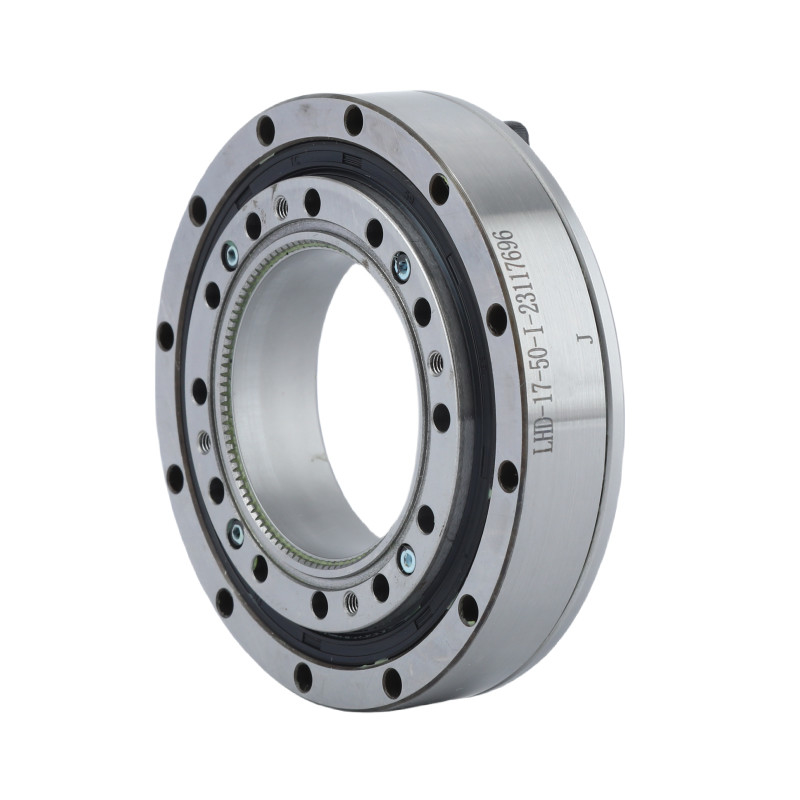

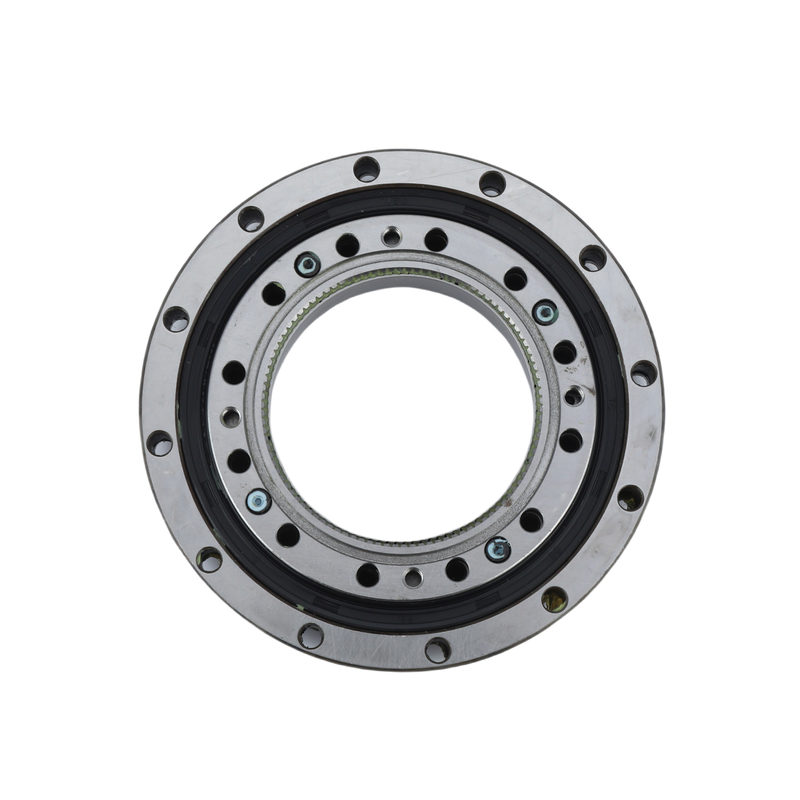

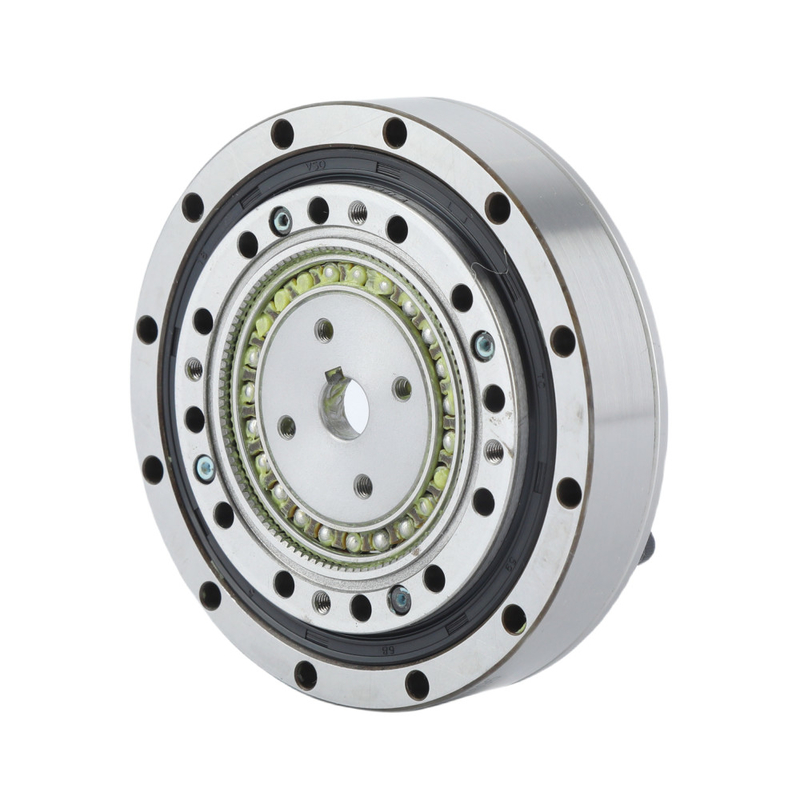

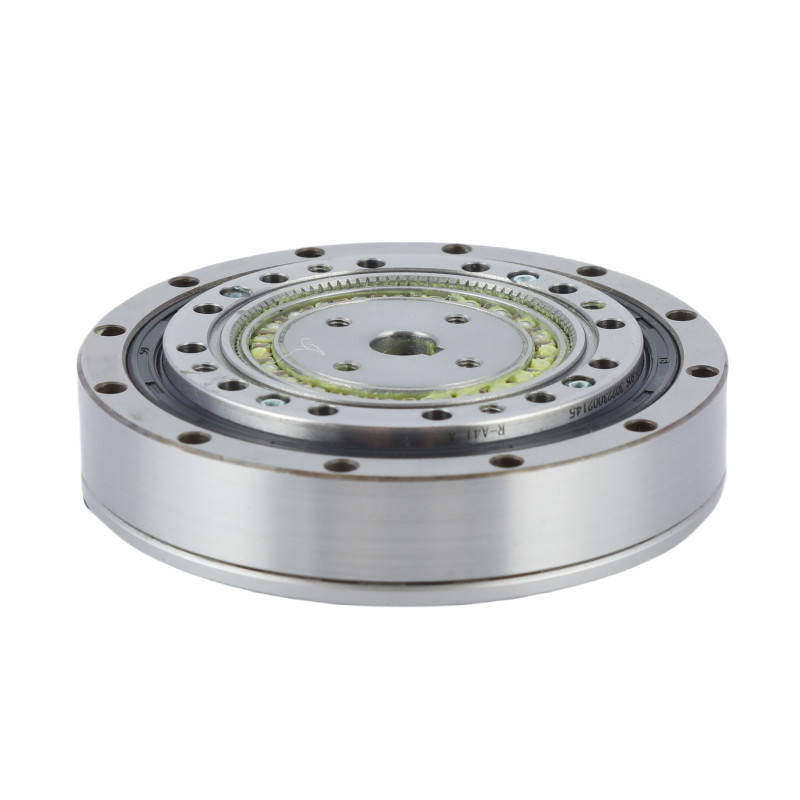

تصاویر دقیقاز LHD سری هارمونیک درایو
| ویژگی های کلیدی کاهش دهنده امواج فشرده فوق العاده |
| محصول |
درایو هارمونیک فوق صاف |
|
|
فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها |
|
نسبت کاهش
|
50، 80، 100 |
|
|
کمتر از 20 ثانیه قوس |
|
سرعت ورودی متوسط
|
۳۵۰۰ چرخ/دقیقه |
|
|
8500 دور/دقیقه |
|
زندگی طراحی شده
|
10000 ساعت |
|
|
14، 17، 20، 25، 32 |
|
وزن
|
0.34 تا 1.9 کیلوگرم |
| تضمین |
1 سال |
درخواست ها
| |
|
|
| ربات های صنعتی |
ماشین آلات CNC |
سیستم های تولیدی |
دانلود نقشه های PDF
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
سوالات عمومی
1مي توني يه درايو هارمونيک رو به عقب برگردوني؟
بله، چرخ هارمونیک می تواند به عقب رانده شود. این اتفاق در هر چرخه روبات معمولی صدها بار در هر روز می افتد. هر بار که محور در حرکت است و به سرعت کاهش می یابد،بی وقفه بار در سمت خروجی دنده، دنده را به عقب می راند (به روش کنترل شده)، که توسط موتور و کنترل کننده تعیین می شود).
2.یه درایو هارمونیک چه کار میکنه؟
درایوهای هارمونیک برای افزایش تورک خروجی در دنده هایی که در آسیاب سازی، در تولید و در ماشین هایی که از بازوهای رباتیک استفاده می کنند استفاده می شوند.
3.شما از سفارشی کردن یک هارمونیک درایو حمایت می کنید؟
بله البته ما مي تونيم بر اساس نيازها و نقشه هاي خاص مشتري
4.بزرگترین مزیت محصولات شما چیست؟
ما می توانیم مجموعه کامل محصولات را ارائه دهیم، و کیفیت محرک هارمونیک ما پایدار است.
5.اجزای اصلی یک محرک هارمونیک چیست؟
اجزای اصلی آن، اسپلین دایره ای (حلقه بیرونی ثابت) ، فلیکس اسپلین (حلقه داخلی انعطاف پذیر با دندان های کمتر) و ژنراتور موج (یک دیسک بیضی که در داخل فلیکس اسپلین قرار می گیرد) است.
6.در چه کاربردهایی از محرک های هارمونیک استفاده می شود؟
آنها در کاربردهایی که نیاز به دقت و قابلیت اطمینان بالا دارند، مانند رباتیک، هوافضا، دفاع، تجهیزات پزشکی و تجهیزات تولید نیمه هادی استفاده می شوند.
7.چطور یک محرک هارمونیک برای یک کاربرد خاص انتخاب می کنید؟
انتخاب بستگی به عواملی مانند الزامات گشتاور، نسبت کاهش مورد نظر، محدودیت های فضایی، ظرفیت بار و شرایط محیطی دارد.برای انتخاب مدل مناسب، مشاوره با تولید کنندگان یا متخصصان ضروری است.
