درایو ارترا-فلت هارمونیک با دقت بالا

توضیحات محصول

هارمونیک درایو، دستگاه تغییر سرعت مکانیکی، در دهه 1950 اختراع شد، که نسبت گیر یک ماشین چرخشی را برای افزایش گشتاور کاهش می دهد.آن را بر روی یک اصل متفاوت از آن را از متغیرهای سرعت معمولی کار می کنداین دستگاه از یک حلقه نازک تشکیل شده است که به طور انعطاف پذیر در حالی که در داخل یک حلقه دایره ای کمی بزرگتر می چرخد، منحرف می شود.

سه عنصر در یک محرک هارمونیک اساسی وجود دارد: یک اسپلین دایره ای، یک اسپلین انعطاف پذیر و یک ژنراتور موج. اسپلین دایره ای دارای دندان های داخلی است که با دندان های خارجی در اسپلین انعطاف پذیر شبکه می شوند.flexspline دارای دندان های کمتر و در نتیجه یک قطر موثر کوچکتر از spline دایره ای استژنراتور موج شکل بیضوی دارد و به عنوان یک پیوند با دو رول که در داخل flexspline چرخش می کند، عمل می کند.باعث می شود که آن را به صورت تدریجی در نقاط قطر مخالف با spline دایره ای میش. اگر مولد موج (داخل) در جهت ساعت در حال چرخش در حالی که spline دایره ای ثابت استflexspline (خروجی) در داخل spline دایره ای با سرعت بسیار آهسته تر در جهت معکوس ساعت می چرخد یا می چرخد.

ویژگی های کلیدی

Reducers gear harmonic ultra-flat بسیار مناسب برای استفاده به عنوان مفاصل پایان ربات و Reducers نهایی مشتری هستند.

این دستگاه های جدید چرخ دنده ای بالا و بدون واکنش، دارای پیکربندی فوق العاده صاف هستند و دارای یک لاغری کراس رولر بزرگ با سفتی بسیار بالا هستند.

• ساختار فوق صاف
• طراحی جمع و جور و ساده
• اندازه کوچک و وزن سبک
• ظرفیت گشتاور بالا و سفتی بالا
• ورودی و خروجی کواکسیال

جدول پارامترهای LHD Series Harmonic Drive

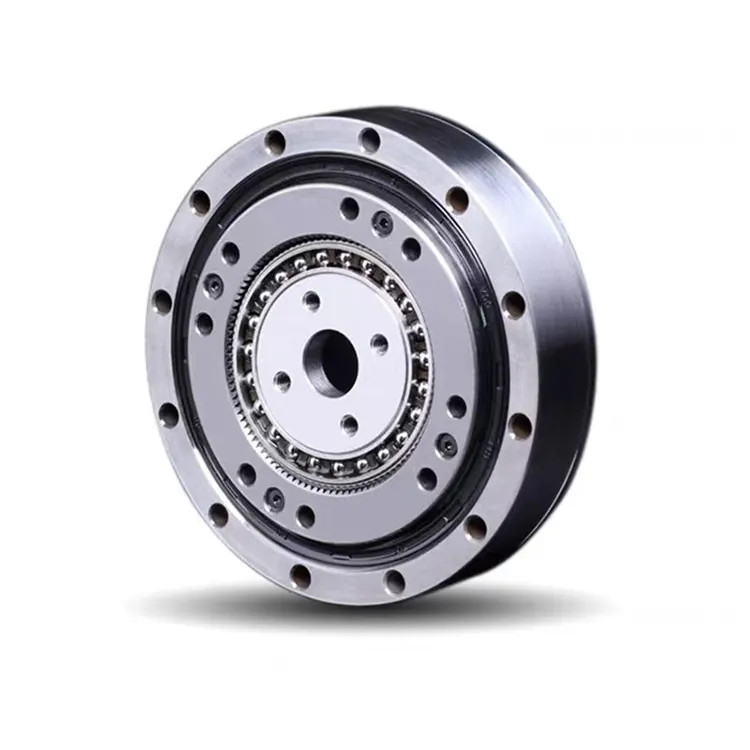

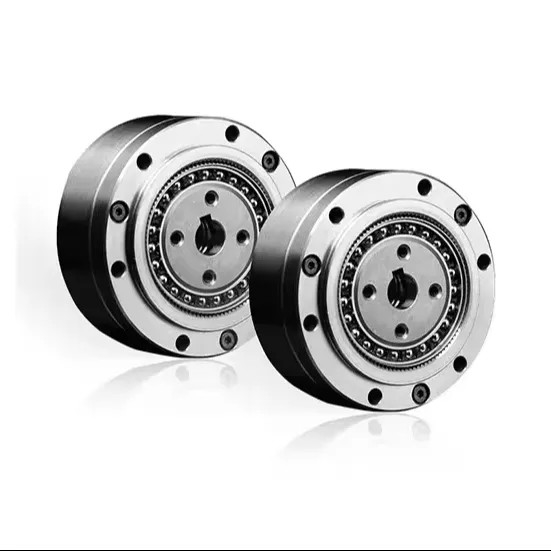

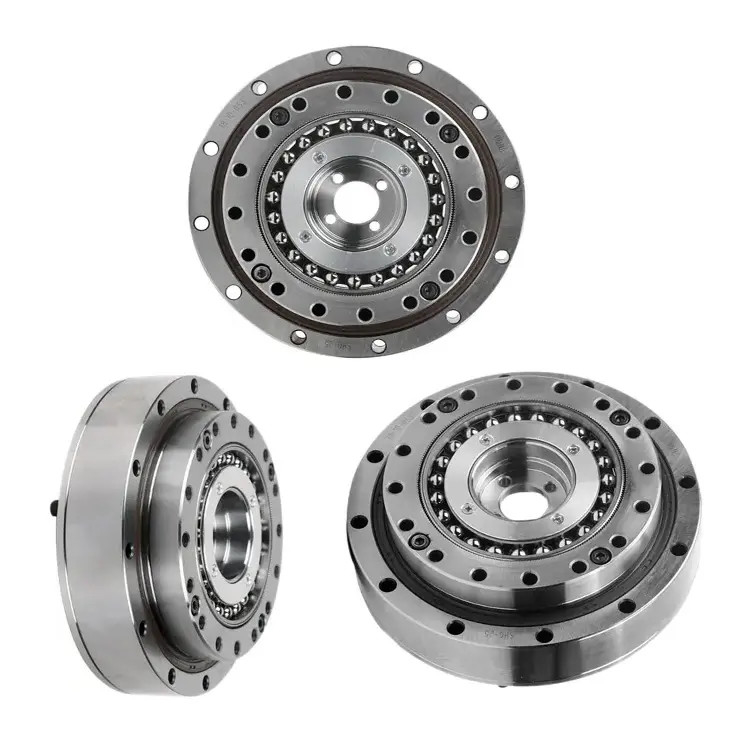

تصاویر دقیقاز LHD سری هارمونیک درایو

ویژگی های اصلی LHD - سری I Ultra - Flat Depression Wave Reducer
محصول	درایو هارمونیک فوق صاف
مواد	فولاد، آلومینیوم، پلی اورتان، لوله کش ها و مهر و موم ها، روغن ها
نسبت کاهش	50، 80، 100
واکنش	کمتر از 20 ثانیه قوس
سرعت ورودی متوسط	۳۵۰۰ چرخ/دقیقه
حداکثر سرعت ورودی	8500 دور/دقیقه
زندگی طراحی شده	10000 ساعت
مدل	14، 17، 20، 25، 32
وزن	0.34 تا 1.9 کیلوگرم
تضمین	1 سال

درخواست

ربات های صنعتی	دستگاه های پزشکی	هوافضا
ربات های انسانی	ماشین های نوری	سیستم های بسته بندی

کارخانه ما

دانلود نقشه های PDF

LHD-14-XX-U-I.pdf     LHD-17-XX-U-I.pdf     LHD-20-XX-U-I.pdf

LHD-25-XX-U-I.pdf     LHD-32-XX-U-I.pdf



---

سوالات عمومی

---

1مي توني يه درايو هارمونيک رو به عقب برگردوني؟

بله، چرخ هارمونیک می تواند به عقب رانده شود. این اتفاق در هر چرخه روبات معمولی صدها بار در هر روز می افتد. هر بار که محور در حرکت است و به سرعت کاهش می یابد،بی وقفه بار در سمت خروجی دنده، دنده را به عقب می راند (به روش کنترل شده)، که توسط موتور و کنترل کننده تعیین می شود).

2یه هارمونیک چیکار میکنه؟

درایوهای هارمونیک برای افزایش تورک خروجی در دنده هایی که در آسیاب سازی، در تولید و در ماشین هایی که از بازوهای رباتیک استفاده می کنند استفاده می شوند.

بله البته ما مي تونيم بر اساس نيازها و نقشه هاي خاص مشتري

4بزرگترین مزیت محصولات شما چیست؟

ما می توانیم مجموعه کامل محصولات را ارائه دهیم، و کیفیت محرک هارمونیک ما پایدار است.

5اجزای اصلی یک محرک هارمونیک چیست؟
