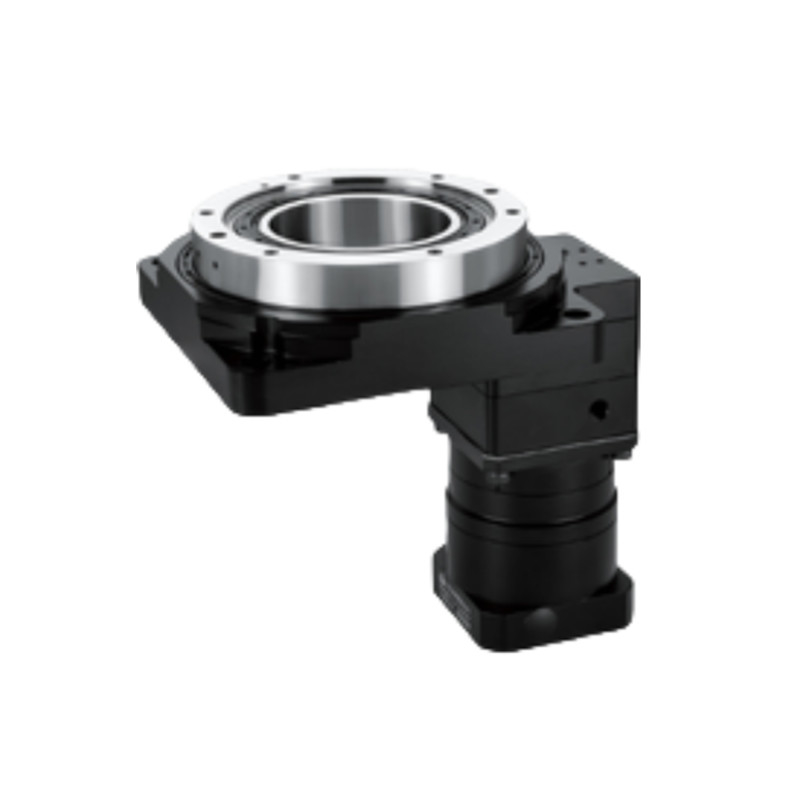

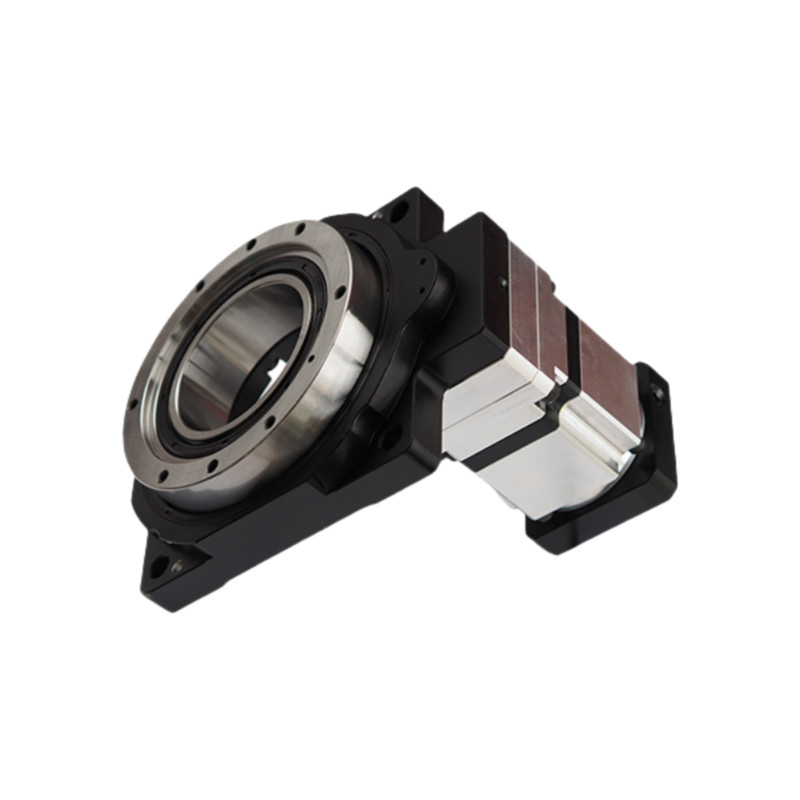

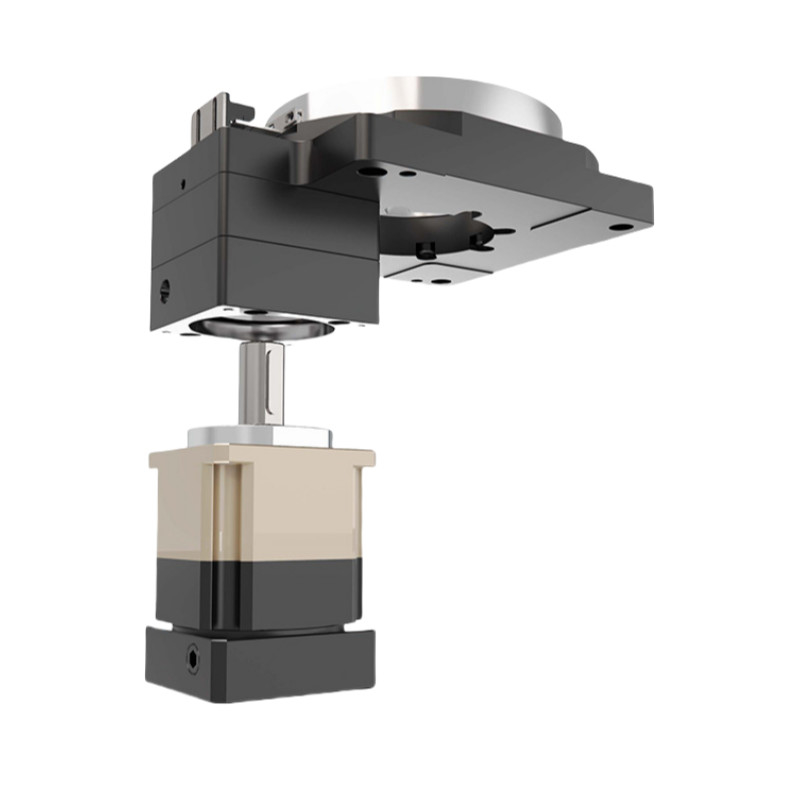

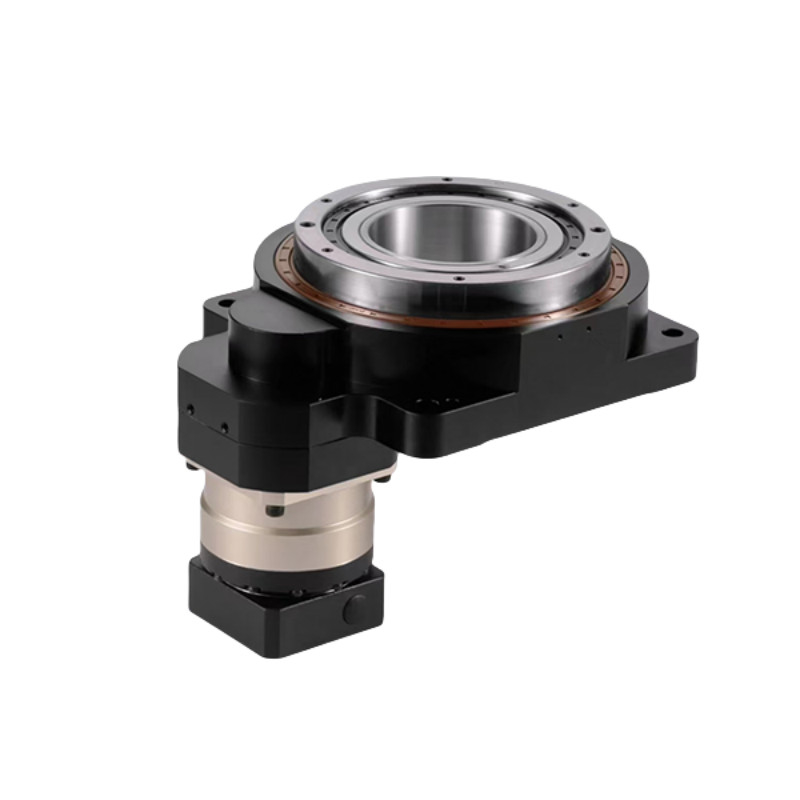

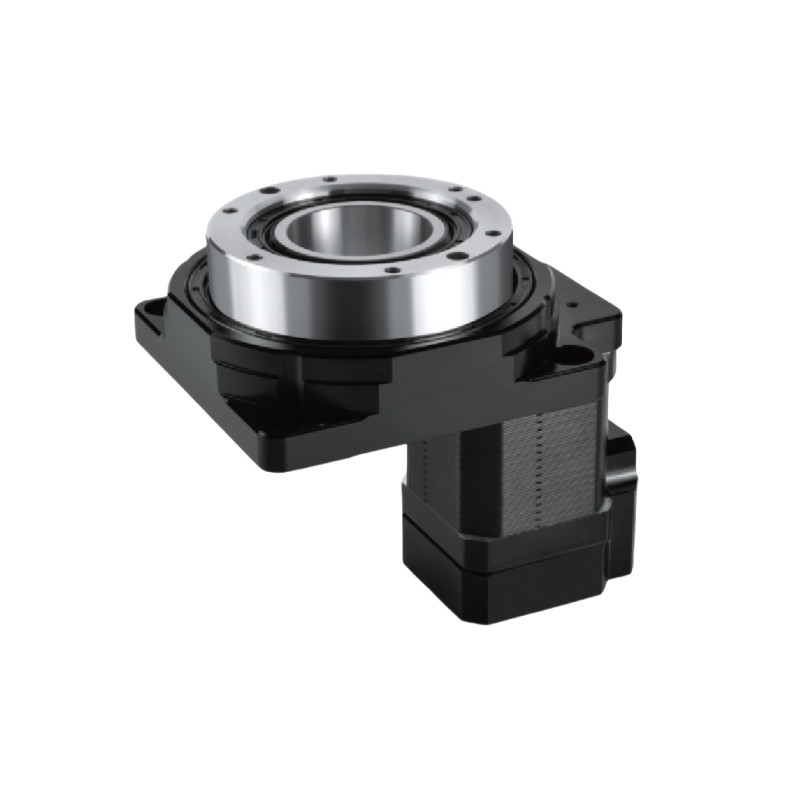

Name: جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: دستگاه یکپارچه سیاره ای توخالی سری HRG
Availability: InStock

خونه > محصولات > میز چرخنده توخالی >

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا

جدول چرخشی حفره ای با دقت بالا,پلت فرم چرخش میز چرخش پوکی,جدول پلت فرم چرخشی اکتور چرخشی پوکی

Rotating Platform Hollow Rotary Table

Hollow Rotary Actuator Rotating Platform Table

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

دستگاه یکپارچه سیاره ای توخالی سری HRG

با ما تماس بگیرید

درخواست نقل قول

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا

جزئیات محصول

محصول:

دستگاه یکپارچه سیاره ای توخالی HRG-170A

پشتیبانی از پلتفرم خروجی:

بلبرینگ غلتکی متقاطع

Shift Motion:

360 درجه (چرخش در هر زاویه)

موتور منطبق (اندازه):

سروموتور 750-1KW

نرخ کاهش:

30، 50، 70، 100

گشتاور خروجی نامی:

112 نیوتن متر

حداکثر گشتاور شتاب:

201.6 نیوتن متر

گشتاور توقف اضطراری:

336 نیوتن متر

دمای کار:

-10℃~90℃

سطح تولید:

IP65

سطح نویز:

≤65dB

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

مورد مذاکره قرار گیرد

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا

بهترین قیمت رو بدست بیار

پلتفرم چرخشی توخالی با دقت بالا با جعبه گیربکس سیاره ای برای بار سنگین میز چرخشی کاهش سیاره ای

بهترین قیمت رو بدست بیار

میز چرخشی کاهش گران بار سیاره ای برای مرحله چرخشی حفره ای سنگین

بهترین قیمت رو بدست بیار

پلتفرم چرخش توخالی با دقت بالا برای بار سنگین میز چرخش کاهش سیاره ای

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

سری HRG 170Aمیز چرخشی یکپارچه سیاره ای توخالی

پلت فرم چرخشی پوسته ای با گیربکس سیاره ای یک سیستم مکانیکی است که یک ساختار چرخش پوسته را با یک گیربکس سیاره ای برای حرکت دقیق ترکیب می کند.طراحی حفره ای اجازه می دهد تا مسیر آسان کابل ها یا مایعات، در حالی که جعبه گیربکس سیاره ای باعث ایجاد گشتاور بالا و کاهش واکنش می شود، حرکت چرخش صاف و دقیق را امکان پذیر می کند. این سیستم عامل ها به طور معمول در رباتیک، ماشین آلات CNC،و سیستم های خودکار.

ویژگی های کلیدی

دقت بالا:

به دقت تکرار موقعیت مکانی کمتر از 5 ثانیه قوس می رسد و عملکرد قابل اعتماد را در کاربردهای سخت تضمین می کند.

سفتی بالا:

پشتیبانی شده توسط ولگرد های قطبی دقیق ، این پلتفرم می تواند به نیروهای شعاعی ، محوری و سرنگون کننده قابل توجهی مقاومت کند و بیش از ده برابر سفتی ولگرد های سنتی را فراهم کند.

سازگاری موتور انعطاف پذیر:

به راحتی قابل تنظیم برای پذیرش مارک ها و انواع مختلف موتورها، از جمله موتورهای servo و stepper، از طریق فلنج های سفارشی و شاخه های ورودی.

مدل	مدل	مدل	نسبت
مدل	میز چرخنده توخالی	کاهش دهنده سیاره ای	نسبت
HRG170A	HRG170	HA090	3، 5، 7، 10

پارامتر عملکرد

HRG170A
پشتیبانی از پلتفرم خروجی	در حالی که در این حالت،				سرعت خروجی مجاز	200 دور در دقیقه	بی وقفه چرخش	27619x10-6 kg.m2
حرکت تغییر	360° ((گردش در هر زاویه ای)				دقت موقعیت مجدد	±15 ثانیه قوس	دقت موقعیت	≤30 ثانیه قوس
موتور تطبیقی ((سطح)	750-1KW سرو موتور Φ14-Φ50-Φ70-M4				بار محوری مجاز	3000N	روغن	روغن مصنوعی
نسبت کاهش	30	50	70	100	بار شعاعی مجاز	2000N	دمای عملیاتی	-10°C تا 90°C
چرخش خروجی نامی	112NM				موازی پلت فرم خروجی	0.02 میلی متر	زندگی خدمت	20000 ساعت
حداکثر تورم شتاب	201.6NM				روان شدن سطح پلتفرم خروجی	0.01 میلی متر	سطح تولید	IP65
چرخش توقف اضطراری	336NM				خروجی خارج از دایره پلتفرم خروجی	0.01 میلی متر	سطح سر و صدا	≤65dB

تصاویر دقیق

نقشه ها

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا 5
برنامه های کاربردی پلتفرم چرخش توخالی

رباتیک:

استفاده می شود در بازوهای رباتیک و دستکاری برای موقعیت دقیق و حرکت در وظایف مونتاژ و دستکاری مواد.

سیستم های اتوماسیون:

یکپارچه در خطوط تولید خودکار برای وظایف مانند مرتب سازی، بسته بندی و پالتیزاسیون، که در آن حرکت چرخش دقیق ضروری است.

ماشین آلات CNC:

استفاده شده در ماشین آلات CNC برای چرخش دقیق قطعات در هنگام فرش، حفاری و چرخش.

تجهیزات پزشکی:

در دستگاه های پزشکی مانند سیستم های تصویربرداری، روبات های جراحی و اتوماسیون آزمایشگاه برای موقعیت و حرکت دقیق استفاده می شود.

هوافضا و دفاع:

در شبیه سازهای پرواز، سیستم های رادار و UAV برای جهت گیری دقیق و ثبات استفاده می شود.

مخابرات:

در سیستم های موقعیت گیری آنتن برای اطمینان از تراز دقیق برای انتقال سیگنال بهینه استفاده می شود.
بسته بندی و حمل

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا 6
