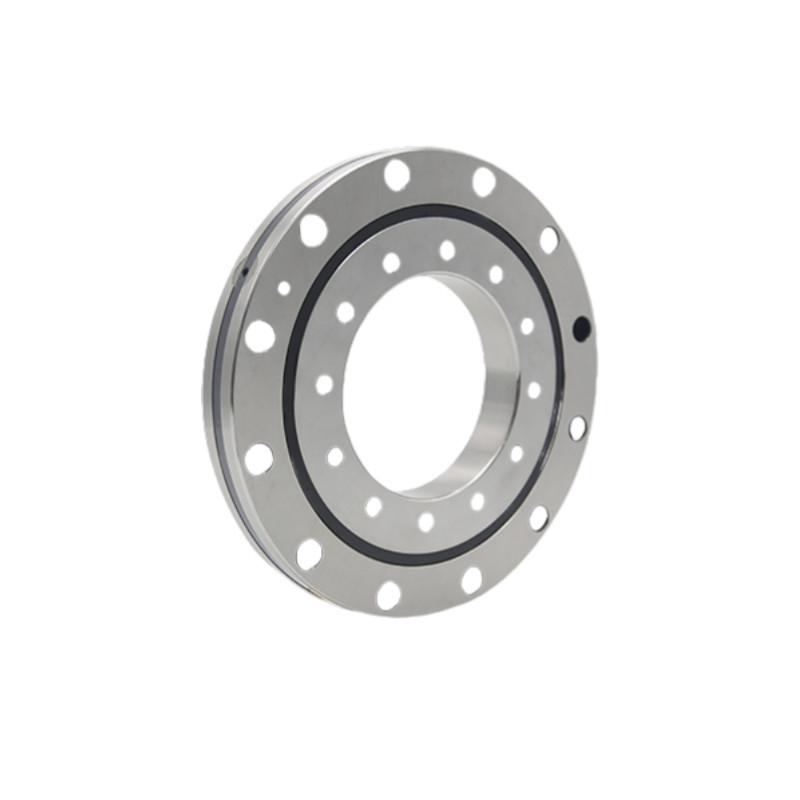

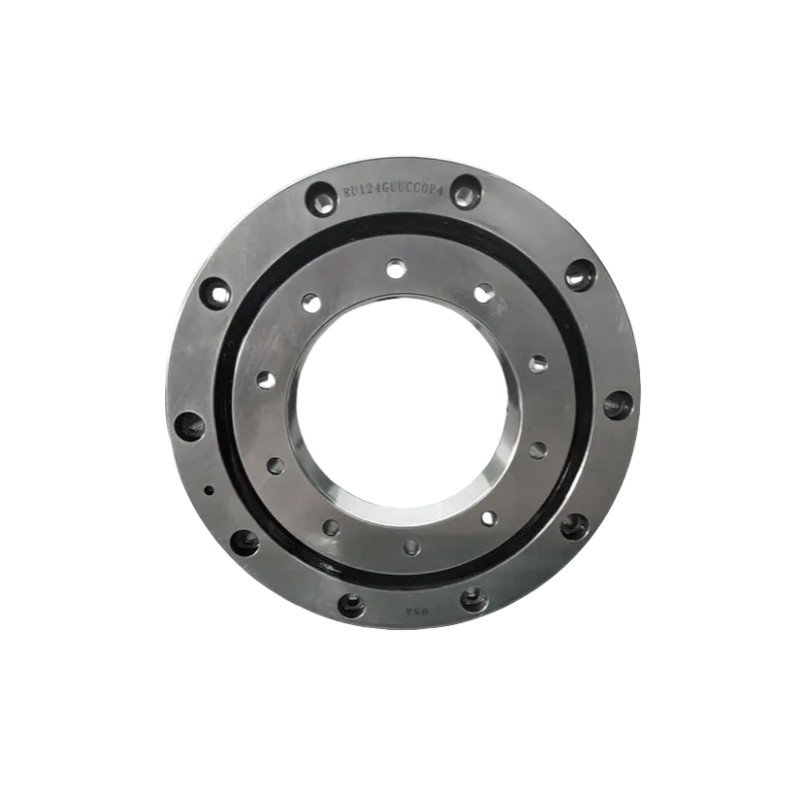

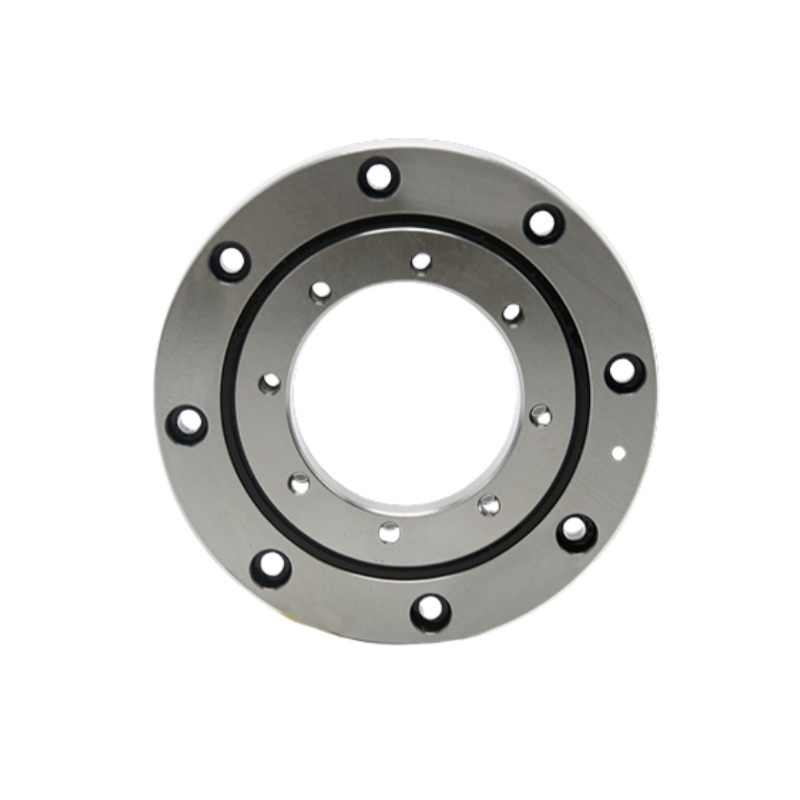

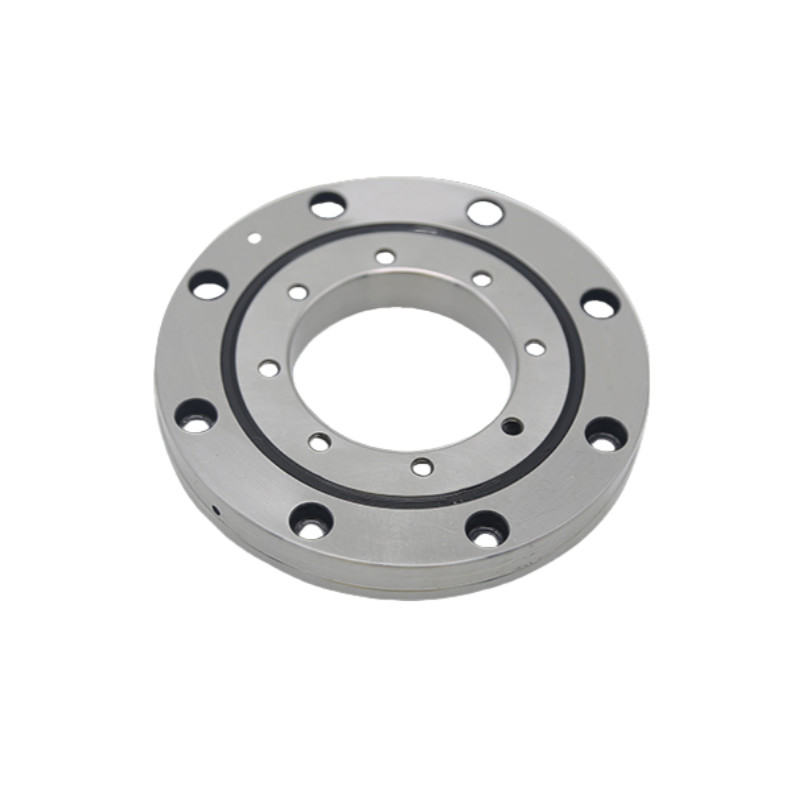

لوله های کراس رولر سری 350 میلی متر RU برای تجهیزات پزشکی

لوله های چرخدار متقاطع تجهیزات پزشکی,لوله های رولر صلبی 350 میلی متر,بلبرینگ غلتکی متقاطع سری RU

350 mm Cross Roller Bearings

RU Series Cross Roller Bearings

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

سری RU

با ما تماس بگیرید

درخواست نقل قول

لوله های کراس رولر سری 350 میلی متر RU برای تجهیزات پزشکی

جزئیات محصول

مدل:

RU28 تا RU445X

محصول:

بلبرینگ غلتکی متقاطع سری RU

مواد:

فولاد بلبرینگ، فولاد ضد زنگ، مواد پلاستیکی / پلیمری، روان کننده، مواد سرامیکی

حلقه داخلی:

10 تا 350 میلی متر

حلقه بیرونی:

52 تا 540 میلی متر

Roller Pitch Dia.:

28 تا 445.4 Dpw

چمفر:

0.3 تا 2.5 دور در دقیقه

وزن:

0.12 تا 35.4 کیلوگرم

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

حامل ویژه ربات سری RV برای ربات های صنعتی

بهترین قیمت رو بدست بیار

SHF SHG لوله کش هارمونیک لوله کش ویژه برای روبات

بهترین قیمت رو بدست بیار

CSF CSG لوله های کاهش دهنده هارمونیک ویژه برای ربات

بهترین قیمت رو بدست بیار

دسته RB لوله های چرخدار صلبی اتوماسیون صنعتی 20mm

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

لوله های چرخدار متقاطع سری RU

Name: لوله های کراس رولر سری 350 میلی متر RU برای تجهیزات پزشکی
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: سری RU
Availability: InStock

سری RU (حلقه داخلی و خارجی یکپارچه با سوراخ های نصب) ، از آنجا که هر دو حلقه خارجی و داخلی دارای سوراخ های نصب هستند، نیازی به نصب فلنج و پشتیبانی در طول نصب صندلی وجود ندارد.علاوه بر اين، به دلیل ساختار کلی حلقه های بیرونی و داخلی، نصب تقریباً هیچ تاثیری بر عملکرد ندارد، بنابراین به دقت چرخش و گشتاور پایدار دست می رسد.مناسب برای موقعیت هایی که حلقه های بیرونی و داخلی در حال چرخش هستند.

قوانین مدل و نامگذاری

شرکت های صنعتی

124

CC0

G یا X

مدل اسمی

قطر پیچ ((ملی متر)

حالت مهر و موم

• بدون علامت: بدون مهر

• UU: مهر و موم در هر دو طرف (فروختن حلقه بیرونی)

• U: مهر و موم کمربند یک جانبه (جانب خارج از حلقه خارج)

فاصله رادیال

• CC0: پاکسازی منفی (پیش بارگیری)

• C0: پاکسازی مثبت

سطح دقت

• P5

• P4

• P2

جهت سوراخ نصب

• هیچ: حلقه های داخلی و خارجی هر دو سوراخ ضد غوطه ور هستند و در همان جهت هستند

• G: حلقه های داخلی و خارجی هر دو سوراخ فرو رفته و در جهت مخالف هستند

• X: سوراخ ضد حلقه اما سوراخ سیم حلقه داخلی (از طریق سوراخ)

نماد مناسب

• هیچ: هیچ اتصال

• -N: با نوزل روغن

ویژگی ها

1دقت بالا: دقت P4، دقت P2
2. سفتی بالا: این سری حامل دارای پیش بارگیری
3. بار بالا:این مجموعه از لاجری می تواند تحمل بار محوری دو طرفه، بار شعاعی و لحظه خم
4. اندازه کوچک: این سری از حامل می تواند فضا را برای ابزار ماشین ذخیره کند

مشخصات

مدل	ابعاد					ابعاد شانه		بار پایه (Radial)		وزن	حلقه داخلی		حلقه بیرونی
	حلقه داخلی	حلقه بیرونی	"رولر پیچ دی"	ارتفاع	چامفر			Cr	کلر		صفحه مرکزی سوراخ نصب شده.	اندازه حفره نصب	نصب هول مرکزی Dia. PCD2	اندازه حفره نصب
	d	D	Dpw	ب	rmin	Ds	د.	KN	KN	کیلوگرم
RU28	10	52	28	8	0.3	24	29.5	2.9	2.4	0.12	16	رشته 4-M3 از طریق سوراخ	42	6-Dia3.4 از طریق سوراخ
														دَيا 6.5، عمق 33
RU42	20	70	41.5	12	0.6	37	47	7.35	8.35	0.29	28	رشته 6-M3 از طریق سوراخ	57	6-Dia3.4 از طریق سوراخ
														دَيا 6.5، عمق 33
RU52	25	80	52.5	12	0.6	46.5	58.5	8.61	10.6	0.4	35	رشته 6-M3 از طریق سوراخ	67	6-Dia3.4 از طریق سوراخ
														دَيا 6.5، عمق 33
RU66	35	95	66	15	0.6	59	74	17.5	22.3	0.62	45	رشته 8-M4 از طریق سوراخ	83	6-Dia4.5 از طریق سوراخ
														دايو 8، عمق 44
RU85	55	120	85	15	0.6	79	93	20.3	29.5	1	65	رشته 8-M5 از طریق سوراخ	105	8-Dia5.5 از طریق سوراخ
														دایناس 9.5، عمق 5.4
RU124G	80	165	124	22	1	114	134	33.1	50.9	2.6	97	10-Dia5.5 از طریق سوراخ	148	10-Dia5.5 از طریق سوراخ
												دایناس 9.5، عمق 5.4		دایناس 9.5، عمق 5.4
RU124X	80	165	124	22	1	114	134	33.1	50.9	2.6	97	رشته 10-M5 از طریق سوراخ	148	10-Dia5.5 از طریق سوراخ
														دایناس 9.5، عمق 5.4
RU148G	90	210	147.5	25	1.5	133	162	49.1	76.8	4.9	112	12-ديا9 از سوراخ عبور کرد	187	12-ديا9 از سوراخ عبور کرد
												دایناسور 14، عمق 86		دایناسور 14، عمق 86
RU148X	90	210	147.5	25	1.5	133	162	49.1	76.8	4.9	112	رشته 12-M8 از طریق سوراخ	187	12-ديا9 از سوراخ عبور کرد
														دایناسور 14، عمق 86
RU178G	115	240	178	28	1.5	161	195	80.3	135	6.8	139	12-ديا9 از سوراخ عبور کرد	217	12-ديا9 از سوراخ عبور کرد
												دایناسور 14، عمق 86		دایناسور 14، عمق 86
RU178X	115	240	178	28	1.5	161	195	80.3	135	6.8	139	رشته 12-M8 از طریق سوراخ	217	12-ديا9 از سوراخ عبور کرد
														دایناسور 14، عمق 86
RU228G	160	295	227.5	35	2	208	246	104	173	11.4	184	12-Dia11 از سوراخ	270	12-Dia11 از سوراخ
												ديه 17.5، عمق 10.8		ديه 17.5، عمق 10.8
RU228X	160	295	227.5	35	2	208	246	104	173	11.4	184	رشته 12-M10 از طریق سوراخ	270	12-Dia11 از سوراخ
														ديه 17.5، عمق 10.8
RU297G	210	380	297.3	40	2.5	272	320	156	281	21.3	240	16-Dia14 از طریق سوراخ	350	16-Dia14 از طریق سوراخ
												دياب 20، عمق 13		دياب 20، عمق 13
RU297X	210	380	297.3	40	2.5	272	320	156	281	21.3	240	رشته 16-M12 از طریق سوراخ	350	16-Dia14 از طریق سوراخ
														دياب 20، عمق 13
RU445G	350	540	445.4	45	2.5	417	473	222	473	35.4	385	24-Dia14 از طریق سوراخ	505	24-Dia14 از طریق سوراخ
												دياب 20، عمق 13		دياب 20، عمق 13
RU445X	350	540	445.4	45	2.5	417	473	222	473	35.4	385	رشته 24-M12 از طریق سوراخ	505	24-Dia14 از طریق سوراخ
														دياب 20، عمق 13

درخواست


اتوماسیون صنعتی	تجهیزات پزشکی	هوافضا	تجهیزات دقیق
