محل منبع:
چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
سری RA
 |

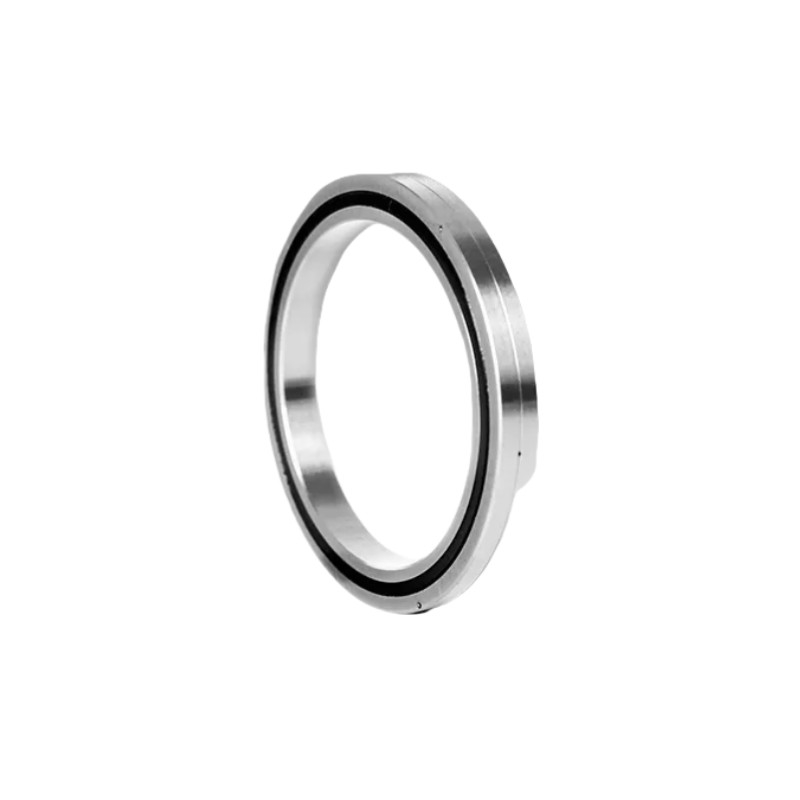

سری RA (حلقه داخلی یکپارچه، حلقه خارجی تقسیم شده، فوق نازک) یک مدل فشرده است که ضخامت حلقه های داخلی و خارجی نوع RB را به محدوده مشابه سری RB کاهش می دهد.ساختار حلقه بیرونی تقسیم شده برای قطعات مورد نیاز وزن کم و طراحی جمع و جور مناسب است، مانند ربات ها و بازوهای رباتیک در حال چرخش هستند. |
قوانین مدل و نامگذاری
| RA | 100 | 20 | UU | CC0 | P2 |
| مدل اسمی | قطر داخلی اسمی (ملی متر) | عرض اسمی (ملی متر) |
حالت مهر و موم
• بدون علامت: بدون مهر • UU: مهر و موم در هر دو طرف • U: مهر کمربند یک طرفه |
فاصله رادیال
• CC0: پاکسازی منفی (پیش بارگیری) • C0: پاکسازی مثبت • C1: فضای خالی بزرگ |
سطح دقت
• بدون علامت: سطح عادی (سطح 0) • P6 • P5 • P4 • P2 ※ لطفا برای دقت نوع RA با ما مشورت کنید |
ویژگی ها
1دقت بالا: دقت P4، دقت P2
2. سفتی بالا: این سری حامل دارای پیش بارگیری
3. بار بالا:این مجموعه از لاجری می تواند تحمل بار محوری دو طرفه، بار شعاعی و لحظه خم
4. اندازه کوچک: این سری از حامل می تواند فضا را برای ابزار ماشین ذخیره کند
مشخصات
| شماره مدل | ابعاد ((ملی متر) | ارتفاع شانه ها | بار پایه (Radial) | وزن | ||||||
| شناسه | OD | قطر رولر پیچ | ارتفاع | چامفر | Cr | کلر | ||||
| d | D | Dpw | B B1 | rmin | ds | د. | KN | KN | کیلوگرم | |
| RA5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RA6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RA7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RA9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RA10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RA11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RA12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RA13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RA14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RA15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RA16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RA17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RA18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RA19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RA20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
درخواست
|
|
|
|
| اتوماسیون صنعتی | تجهیزات پزشکی | هوافضا | تجهیزات دقیق |
