محل منبع:
چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
سری CRBT
 |

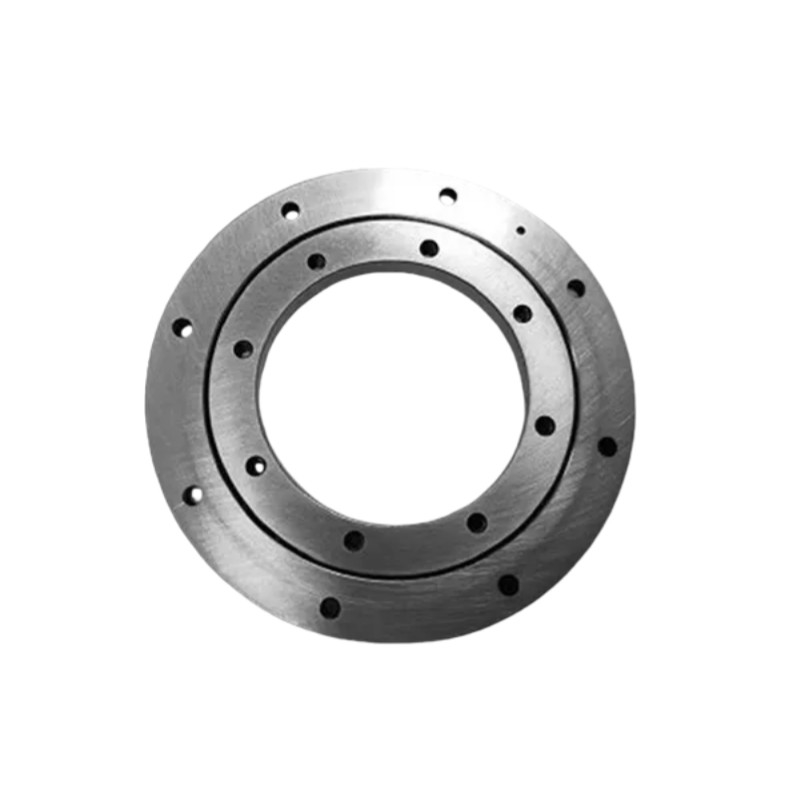

لاغرهای رولر متقاطع لاغرهای رولر با دقت بالا و سفتی بالا هستند و طراحی ساختاری آنها به ویژه برای تحمل بارهای پیچیده از جمله شعاعی،لحظات محوری و سرنگونیدر زمینه های با تقاضای بالا مانند مفاصل بازوی مکانیکی، روبات های صنعتی، جداول چرخدار ماشین آلات و دستگاه های چرخش دقیق، از حلقه های رولر متقاطع به طور گسترده ای استفاده می شود. محموله رولر کراس سری CRBT یک ساختار دیواری بسیار نازک است که برای موقعیت های ساختاری بسیار محدود مناسب است. |
ویژگی ها
1دقت بالا: دقت P4، دقت P2
2. سفتی بالا: این سری حامل دارای پیش بارگیری
3. بار بالا:این مجموعه از لاجری می تواند تحمل بار محوری دو طرفه، بار شعاعی و زمان شیب
4. اندازه کوچک: این سری از حامل می تواند فضا را برای ابزار ماشین ذخیره کند
مشخصات
| ابعاد (ملی متر) | ارتفاع شانه ((ملی متر) | درجه بندی بار پایه | وزن | ||||||
| شناسه | OD | قطر دایره رولر | ارتفاع | چامفر | Cr | کلر | |||
| d | D | dp | B B1 | rmin | ds (حداکثر) | Dh (دقيقه) | KN | KN | کیلوگرم |
| 10 | 21 | 14.7 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.8 | 0.009 |
| 15 | 26 | 19.7 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 0.012 |
| 20 | 31 | 24.7 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 0.015 |
| 30 | 41 | 34.7 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.4 | 0.021 |
| 40 | 51 | 44.7 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 0.027 |
| 50 | 61 | 54.7 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 0.032 |
| 60 | 71 | 64.7 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 0.038 |
| 70 | 81 | 74.7 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 0.044 |
| 80 | 91 | 84.7 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 0.050 |
| 90 | 101 | 94.7 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 0.056 |
| 100 | 111 | 104.7 | 5 | 0.15 | 102.5 | 107 | 3.37 | 6.63 | 0.061 |
درخواست
|
|
|
|
| اتوماسیون صنعتی | تجهیزات پزشکی | هوافضا | تجهیزات دقیق |
