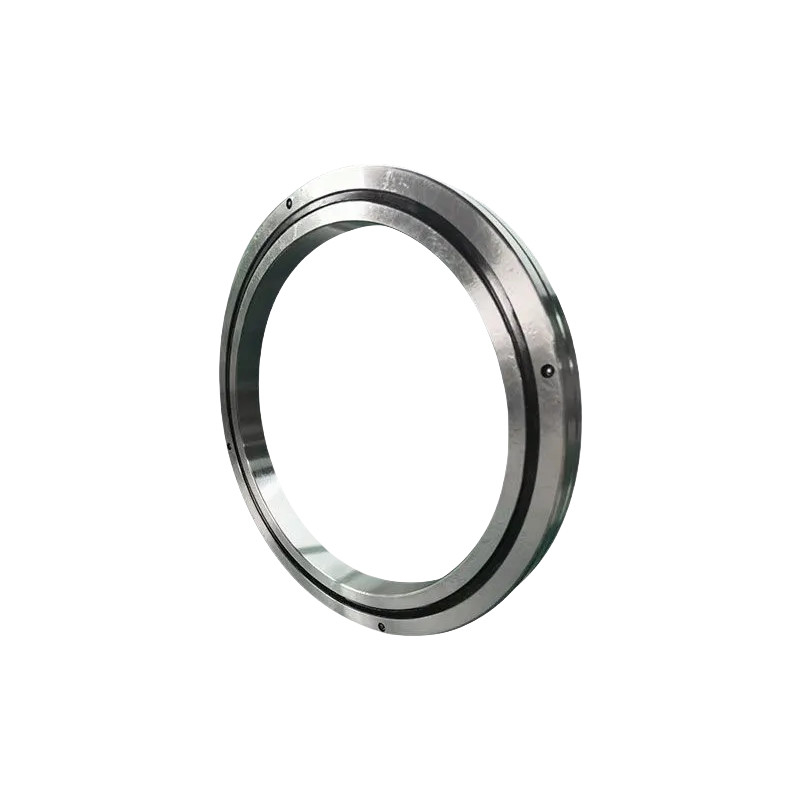

تجهیزات دقیق سری CRBTF از فولاد لاستیک حلقه ای

محموله های حلقه ای با رولر متقاطع سری CRBTF,داربست حلقه ای از فولاد,تجهیزات دقیقی که دارای حلقه های چرخ دار هستند

Steel Cross Roller Ring Bearing

Precision Equipment Cross Roller Ring Bearing

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

سری CRBTF

با ما تماس بگیرید

درخواست نقل قول

تجهیزات دقیق سری CRBTF از فولاد لاستیک حلقه ای

جزئیات محصول

مدل:

CRBTF105 تا CRBTF405

محصول:

غلتک متقاطع سری CRBTF

مواد:

فولاد بلبرینگ، فولاد ضد زنگ، مواد پلاستیکی / پلیمری، روان کننده، مواد سرامیکی

شناسه:

10 تا 40 میلی متر

OD:

43 تا 73 میلی متر

قطر دایره گام غلتکی Dpw:

26.5 تا 56.5 نقطه در اینچ

چمفر:

0.15 دور در دقیقه

وزن:

0.04 تا 0.1 کیلوگرم

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

حامل ویژه ربات سری RV برای ربات های صنعتی

بهترین قیمت رو بدست بیار

SHF SHG لوله کش هارمونیک لوله کش ویژه برای روبات

بهترین قیمت رو بدست بیار

CSF CSG لوله های کاهش دهنده هارمونیک ویژه برای ربات

بهترین قیمت رو بدست بیار

دسته RB لوله های چرخدار صلبی اتوماسیون صنعتی 20mm

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

لابراتوار های رولر متقاطع سری CRBTF

Name: تجهیزات دقیق سری CRBTF از فولاد لاستیک حلقه ای
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: سری CRBTF
Availability: InStock

سری CRBTF یک ساختار دیواری بسیار نازک با سوراخ های نصب مناسب برای موقعیت های ساختاری بسیار محدود است.حلقه های داخلی و خارجی یکپارچه با سوراخ های نصب از آنجا که هر دو حلقه های خارجی و داخلی دارای سوراخ های نصب هستند، نیازی به نصب فلنج و پشتیبان در هنگام نصب صندلی وجود ندارد. علاوه بر این، به دلیل ساختار کلی حلقه های بیرونی و داخلی،نصب تقریبا هیچ تاثیری بر عملکرد ندارد، به این ترتیب دستیابی به درجه دقت چرخش پایدار و گشتاور مناسب برای شرایطی که حلقه های بیرونی و داخلی چرخش.

ویژگی ها

1دقت بالا: دقت P4، دقت P2
2. سفتی بالا: این سری حامل دارای پیش بارگیری
3. بار بالا:این مجموعه از لاجری می تواند تحمل بار محوری دو طرفه، بار شعاعی و لحظه خم
4. اندازه کوچک: این سری از حامل می تواند فضا را برای ابزار ماشین ذخیره کند

مشخصات

مدل	ابعاد (ملی متر)					ارتفاع شانه ((ملی متر)		درجه بندی بار پایه		وزن	مدل	حلقه داخلی		حلقه بیرونی
	شناسه	OD	قطر دایره رولر	ارتفاع	چامفر			Cr	کلر			صفحه مرکزی سوراخ نصب شده.	اندازه حفره نصب	صفحه مرکزی سوراخ نصب شده.	اندازه حفره نصب
	d	D	dp	B B1	rmin	ds (حداکثر)	Dh (دقيقه)	KN	KN	کیلوگرم
CRBTF105	10	43	26.5	5	0.15	21.5	28	1.5	1.4	0.04	CRBTF105	16	رشته 6-M2.5 از طریق سوراخ	35	6-D 2.9 از طریق سوراخ
															D 5.5 counterbore، عمق 2.8
CRBTF205	20	53	36.5	5	0.15	31.5	38	1.8	2.1	0.06	CRBTF205	26	رشته 6-M2.5 از طریق سوراخ	45	6-D 2.9 از طریق سوراخ
															D 5.5 counterbore، عمق 2.8
CRBTF305	30	63	46.5	5	0.15	41.5	48	2.1	2.7	0.08	CRBTF305	36	رشته 8-M2.5 از طریق سوراخ	55	8-D 2.9 از طریق سوراخ
															D 5.5 counterbore، عمق 2.8
CRBTF405	40	73	56.5	5	0.15	51.5	58	2.4	3.4	0.1	CRBTF405	46	رشته 8-M2.5 از طریق سوراخ	65	8-D 2.9 از طریق سوراخ
															D 5.5 counterbore، عمق 2.8

درخواست


اتوماسیون صنعتی	تجهیزات پزشکی	هوافضا	تجهیزات دقیق
