YRTS لوله های میز چرخشی

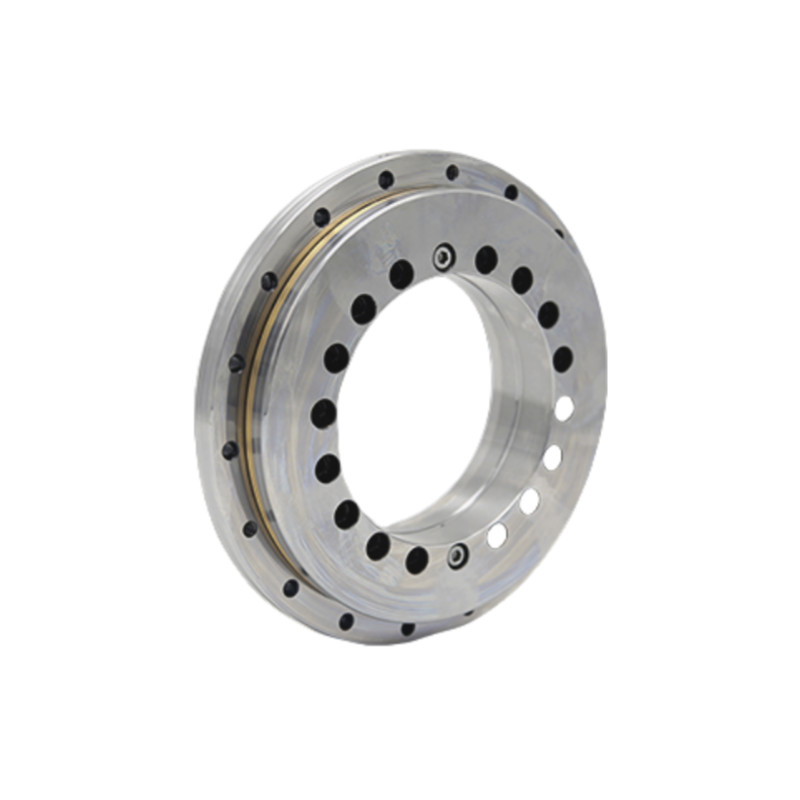

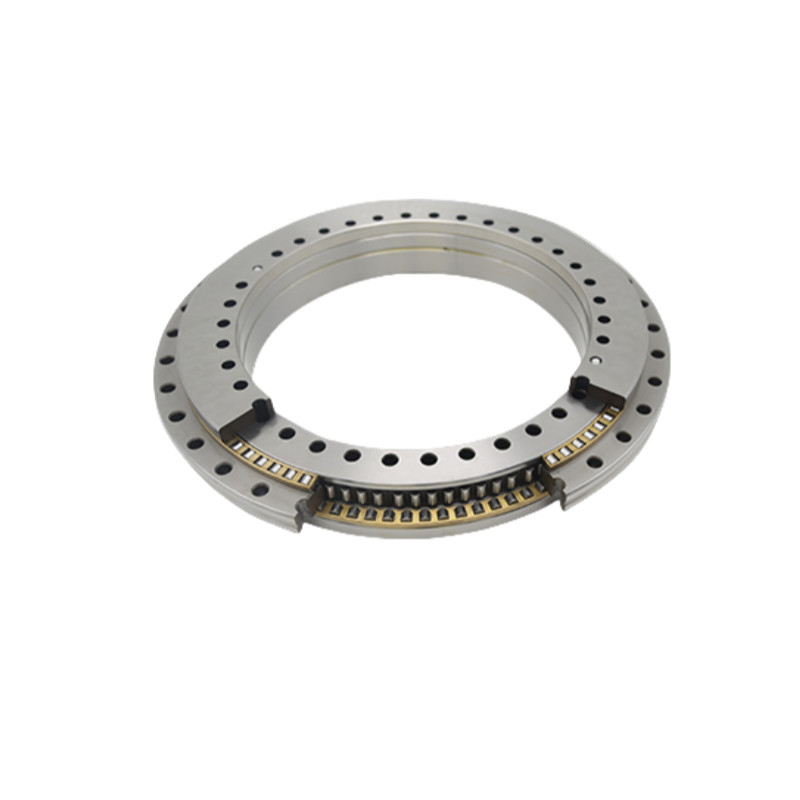

یروتس پایه ای تخت چرخ دار است که با یک رول کامل شعاعی، دو گروه از رول سوزن محوری، مجموعه قفس، یک حلقه بیرونی، یک حلقه داخلی L-section و حلقه دوم طراحی شده است.حلقه بیرونی و حلقه داخلی مجهز به سوراخ های تثبیت، اجازه می دهد تا بولت به طور مستقیم لگارهای را ثابت کند. ساختار لگارهای میز چرخشی YRT قادر به تحمل بار محوری دو طرفه ، بار شعاعی و چرخش است.این سری از لاجری ها قبل از ترک کارخانه دارای یک بارگذاری مقدماتی هستند.، که نیاز به تنظیم فاصله در طول نصب را از بین می برد. این سری لاجری به ویژه برای کاربردهایی که نیاز به دقت بالا، سفتی بالا، سرعت کم،و دوره ي دور و بر کوتاه، مانند میز های چرخشی، سر های شاخص و سر های آسیاب چرخشی. این لاجری دقت محوری و شعاعی را ارائه می دهد تا متناسب با نیازهای خاص شما باشد.

مقدمه

اندازه گیری جابجایی زاویه ای یک جنبه حیاتی از صنعت مدرن است. به ویژه، صنعت ماشین آلات دارای تقاضای زیادی برای اندازه گیری زاویه های چرخش قطعات مکانیکی است.ضروری است که به طور دقیق اندازه گیری و کنترل جابجایی زاویه ای.
در حال حاضر، رمزگذاری های شبکه و دروازه های مغناطیسی رایج ترین دستگاه های مورد استفاده برای اندازه گیری جابجایی زاویه ای هستند.دقت بالا (بالاترین زاویه رزولوشن <2 arc-second)، مقاومت در برابر لکه، بدون تحرک الکتریکی، و سازگاری بالا با شرایط.
ناقل میز چرخشی YRT، در ارتباط با این سیستم اندازه گیری، دقت بی نظیر را ارائه می دهد، قادر به تحمل بار محوری دو طرفه، بار شعاعی و لحظه شیب.این باعث می شود آن را یک راه حل ایده آل برای برنامه های کاربردی با دقت بالا، از جمله جداول چرخشی با دقت بالا در صنایع ماشین آلات، سر تقسیم، آزمایشات علمی و اندازه گیری و غیره.
*X* سیگنال های خروجی در زمان واقعی بهترین راه حل برای برنامه های رانندگی مستقیم هستند.

معرفی ساختار

سیستم اندازه گیری درجه فولاد AMOSIN در اتریش شامل سه جزء اصلی است: پاهای فولاد درجه، یک سر خواندن و یک واحد ارزیابی الکترونیکی.پاهای فولادی در حلقه داخلی پرتگاه نصب شده اند (شکل 2)این یک حلقه فولادی با شبکه های توزیع یکنواخت است. سر خواندن بر روی حلقه بیرونی بیئرینگ نصب شده است (شکل 1).اما نه در تماس مستقیم. فاصله اي 0.1~0.2 ميلي متر بين اونا وجود داره
در طول کار، لاجری می چرخد و پای فولادی و سر خواننده (شکل 3) بدون تماس نسبت به یکدیگر حرکت می کنند.داده های جمع آوری شده توسط تحرک سپس به ارزیابی الکترونیکی (شکل 6) از طریق کابل منتقل می شود (شکل 5)ارزیابی الکترونیکی سپس اطلاعات را به امواج مربع یا سیگنال های هارمونیک مثبت تبدیل می کند.که در سیستم کنترل عددی در ماشین آلات ابزار برای اندازه گیری و کنترل جابجایی زاویه ای وارد می شوند.
سیستم اندازه گیری فولاد مزایای زیر را ارائه می دهد:
A. رمزگشایی بدون تماس طراحی شده برای به حداقل رساندن فرسایش و پاره شدن، اطمینان از قابلیت اطمینان طولانی مدت.
B. دقت آن برابر با این کدگر نوری است که دقت بالایی را کمتر از 2 ثانیه قوس ارائه می دهد.
ج. سیستم اندازه گیری دو سر خواندن امکان اصلاح در زمان واقعی هرگونه انحراف در شعاع دار را فراهم می کند.
D. سرعت بالا، وضوح پویا، عملکرد پویا.
E. هيچ قطعه مغناطيسي، هيچ واکنشي هيسترزيس، هيچ از مغناطيس شدن، هيچ نگرانی امنيتي.
F. قابلیت های قوی ضد گیر شدن به دانه های جامد، روغن و غیره. این محصول با درجه IP67 محافظت می شود، که باعث می شود مقاومت در برابر فشار آب و گرد و غبار متراکم.به هيچ نوع کثافت و آلایيني حساس نيست.
طراحی فشرده اجازه می دهد تا در فضاهای باریک نصب شود.
نصب این محصول آسان است و می تواند به سرعت تنظیم شود. این بسیار قابل اعتماد و مقاوم در برابر ضربه و لرزش است.
این محصول می تواند امواج سینوس (1VPP) و امواج مربع (TTL) را تولید کند.

مشخصات

دراوینگ ها

درخواست

اتوماسیون صنعتی	تجهیزات پزشکی	هوافضا	تجهیزات دقیق
