مقدمه

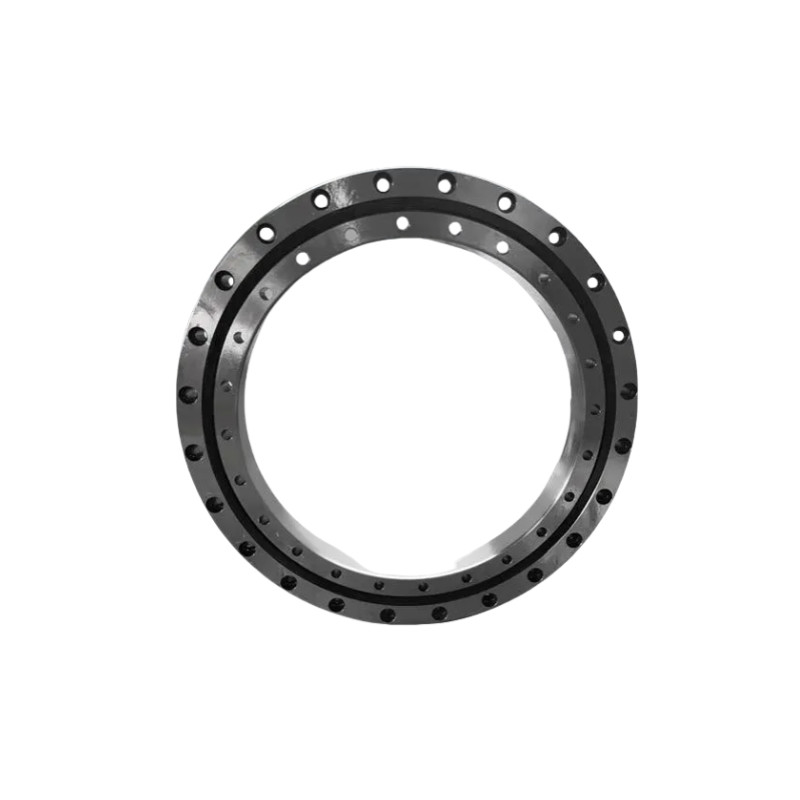

سری XU (حلقه های داخلی و خارجی یکپارچه) نیاز به فلنج های ثابت و یک صندلی پشتیبانی را از بین می برد.ساختار حلقه داخلی و خارجی یکپارچه با صندلی اجازه می دهد تا تأثیرات حداقل بر عملکرد در طول نصب، اطمینان از ثبات، دقت چرخش و گشتاور برای چرخش حلقه های بیرونی و داخلی.
ویژگی های لگن های چرخ دار
1.ظرفیت بارگذاری بالا:اسب های چرخ دار می توانند بارهای رادیال، محوری و چرخش زمان قابل توجهی را تحمل کنند.
2.چرخش صاف:آن ها طوری طراحی شده اند که حتی با بار سنگین هم می توانند به صورت صاف و پیوسته چرخش کنند.
3.دقت:برخی از لوله ها با دقت بالا برای کاربردهایی طراحی شده اند که در آن موقعیت دقیق بسیار مهم است، مانند ماشین آلات یا رباتیک.
چگونه یک تخت چرخدار را انتخاب کنیم؟
1.الزامات بارگذاری:نوع (محوری، شعاعی، لحظه) و اندازه بار را تعیین کنید.
2.دقت:ممکن است برای رباتیک یا تجهیزات پزشکی، محموله های دقیق تر مورد نیاز باشد.
3.عوامل محیطی:گرد و غبار، رطوبت و دما را در نظر بگیرید، زیرا این ها می توانند بر عملکرد بیئر تاثیر بگذارند.
4.طرح نصب:برخی از کاربردهای ممکن است از طرح های نصب شده بر روی فلنج برای راحتی نصب بهره مند شوند.
مشخصات
| مدل | ابعاد | مدل |
درجه بندی بار پایه
|
درجه بندی بار پایه
|
وزن | |||||||||
|
(محور)
|
(شعاعي)
|
|||||||||||||
| حلقه داخلی | حلقه بیرونی | "رولر پیچ دی" | ارتفاع | فاصله مرکز سوراخ حلقه بیرونی | حفره های نصب | فاصله مرکز سوراخ حلقه داخلی | حفره های نصب | Cr | کوآ | Cr | کوآ | |||
| d | D | Dpw | B B1 | r دقیقه | نه | لی | ni | KN | KN | KN | KN | کیلوگرم | ||
| XU050077 | 40 | 112 | 77 | 22 | 97 | 6-ديا.6.6 | 56 | 6-M8 | XU050077 | 22.4 | 29 | 14.3 | 14.2 | 1.4 |
| XU060094 | 57 | 140 | 94 | 26 | 120 | 6-ديا.9 | 70 | 6-M8 | XU060094 | 32.5 | 37.5 | 20.7 | 18.4 | 2.4 |
| XU060111 | 76.2 | 145.79 | 111 | 15.87 | 133.1 | 8-ديا.6.9 | 88.9 | 8-ديا.6.9 | XU060111 | 36 | 44.5 | 22.8 | 21.5 | 1.2 |
| XU080120 | 69 | 170 | 120 | 30 | 148 | 6-ديا9 | 90 | 6-M8 | XU080120 | 56 | 53 | 35.5 | 26 | 4 |
| XU080149 | 101.6 | 196.85 | 149.6 | 22.22 | 177.8 | 16 دیه6.9 | 115.8 | 16 دیه6.9 | XU080149 | 63 | 66 | 40 | 32.5 | 3.6 |
| XU120179 | 124.5 | 234 | 179 | 35 | 214 | 12 دیه11 | 144.5 | 12 دیه11 | XU120179 | 118 | 179 | 75 | 88 | 7 |
| XU120222 | 140 | 300 | 222 | 36 | 270 | 12 دیه16 | 170 | 12 دیه18 | XU120222 | 133 | 275 | 85 | 131 | 12 |
| XU160260 | 191 | 329 | 260 | 46 | 305 | 20 دیه14 | 215 | 20 دیه14 | XU160260 | 212 | 350 | 135 | 173 | 16 |
| XU080264 | 245.9 | 3111 | 264 | 25.4 | 295.3 | 12 دیه8.7 | 231.8 | 12 دیه8.7 | XU080264 | 85 | 117 | 54 | 57 | 6.9 |
| XU160405 | 336 | 474 | 405 | 46 | 450 | 30 روز.14 | 360 | 30 روز.14 | XU160405 | 270 | 550 | 172 | 270 | 25 |
| XU080430 | 380 | 480 | 430 | 26 | 462 | 20 دیه9 | 398 | 20-M10 | XU080430 | 110 | 280 | 70 | 138 | 12 |
| XU300515 | 384 | 646 | 515 | 86 | 598 | 18 دیه26 | 432 | 18 دیه26 | XU300515 | 720 | 1370 | 455 | 670 | 115 |
میز چرخنده توخالی
درخواست
|
|
|
|
| اتوماسیون صنعتی | تجهیزات پزشکی | هوافضا | تجهیزات دقیق |
