محل منبع:
چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
سری کامپکت

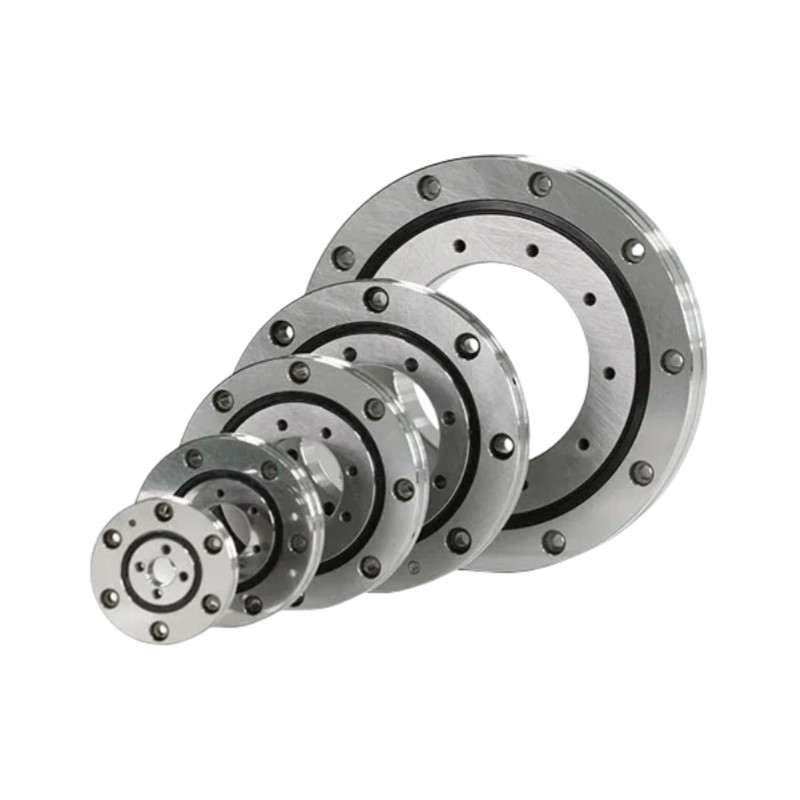

مقدمه
طیف بالا از رولر های رولر 88 با دقت بالا برای پاسخگویی به انتظارات و الزامات خاص مشتریان از نظر کاربرد طراحی شده است.محدوده ی بالار های رولر متقاطع با دقت بالا، دقت بالایی را در موقعیت گذاری فراهم می کند.، که مزایای قابل توجهی را برای روبات ها، جداول شاخص سازی، موقعیت دهنده ها، ماشین آلات، دوربين ها، ابزارها، سلول های جوش و سایر کاربردهای دیگر فراهم می کند.چرخش همگن با گشتاور کم، و کیفیت هندسی بالا آن را انتخاب ایده آل برای طیف گسترده ای از کاربردهای صنعتی می کند.
طراحی رولر متقاطع با پیش بارگیری و مسیر زمین عملکرد قابل اعتماد را در طول عمر ماشین تضمین می کند.
ویژگی های لگن های چرخ دار
1.ظرفیت بارگذاری بالا:اسب های چرخ دار می توانند بارهای رادیال، محوری و چرخش زمان قابل توجهی را تحمل کنند.
2.چرخش صاف:آن ها طوری طراحی شده اند که حتی با بار سنگین هم می توانند به صورت صاف و پیوسته چرخش کنند.
3.دقت:برخی از لوله ها با دقت بالا برای کاربردهایی طراحی شده اند که در آن موقعیت دقیق بسیار مهم است، مانند ماشین آلات یا رباتیک.
چگونه یک تخت چرخدار را انتخاب کنیم؟
1.الزامات بارگذاری:نوع (محوری، شعاعی، لحظه) و اندازه بار را تعیین کنید.
2.دقت:ممکن است برای رباتیک یا تجهیزات پزشکی، محموله های دقیق تر مورد نیاز باشد.
3.عوامل محیطی:گرد و غبار، رطوبت و دما را در نظر بگیرید، زیرا این ها می توانند بر عملکرد بیئر تاثیر بگذارند.
4.طرح نصب:برخی از کاربردهای ممکن است از طرح های نصب شده بر روی فلنج برای راحتی نصب بهره مند شوند.
مشخصات
| مرجع | وزن در کیلوگرم | ابعاد mm | قفل کردن mm | دو نوک چاق با فاصله برابر | خروجی محوری | شعاعی جریان | حداکثر گشتاور شروع | حداکثر چرخش مجاز سرعت | شبيه | ||||||||||||||||
| μm | μm | (فروخته شده) | rpm | ||||||||||||||||||||||
| از | دی | C | . | HT | اون | Hce | سلام | Hci | Dt | DI | سلام | Fe | نه | فای | نه | ابعاد | یا | IR | یا | IR | mm | ||||
| h5 | h5 | ||||||||||||||||||||||||
| 88-0148-00 | 4 | 208 | 91 | 210 | 90 | 25 | 24.8 | 6 | 24.8 | 10 | 9 | 14 | 8.6 | 187 | 12 | 112 | 12 | M6*1.00 | 4 | 4 | 4 | 4 | 10 | 235 | RU148G |
| 88-0178-00 | 6 | 239 | 116 | 240 | 115 | 28 | 27.8 | 8 | 27.8 | 10 | 9 | 14 | 8.6 | 217 | 12 | 139 | 12 | M6*1.00 | 5 | 5 | 5 | 5 | 15 | 195 | RU178G |
| 88-0228-00 | 11 | 294 | 161 | 295 | 160 | 35 | 34.8 | 10 | 34.8 | 10 | 11 | 17.5 | 10.8 | 270 | 12 | 184 | 12 | M10*1.00 | 6 | 6 | 6 | 6 | 20 | 150 | RU228G |
| 88-0297-00 | 21 | 379 | 211 | 380 | 210 | 40 | 39.8 | 10 | 39.8 | 10 | 13.5 | 20 | 13 | 350 | 16 | 240 | 16 | M10*1.00 | 8 | 8 | 8 | 8 | 35 | 115 | RU297G |
| 88-0445-00 | 41 | 539 | 351 | 540 | 350 | 45 | 44.8 | 10 | 44.8 | 10 | 13.5 | 20 | 13 | 505 | 24 | 385 | 24 | M10*1.00 | 12 | 12 | 12 | 12 | 55 | 75 | RU445G |
نقاشی
درخواست
|
|
|
|
| اتوماسیون صنعتی | تجهیزات پزشکی | هوافضا | تجهیزات دقیق |
