خونه > محصولات > بلبرینگ دقیق >

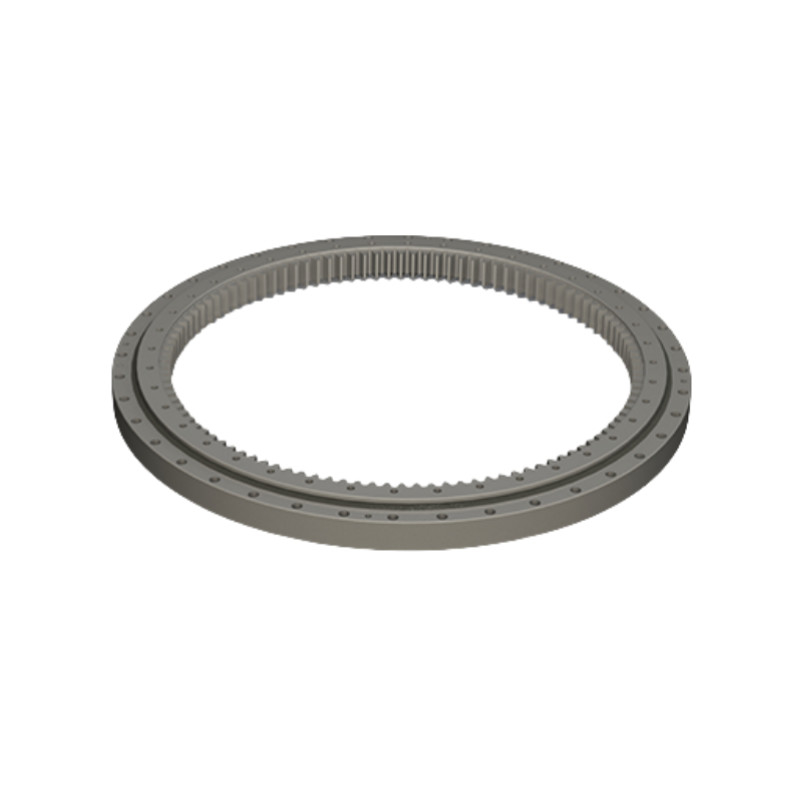

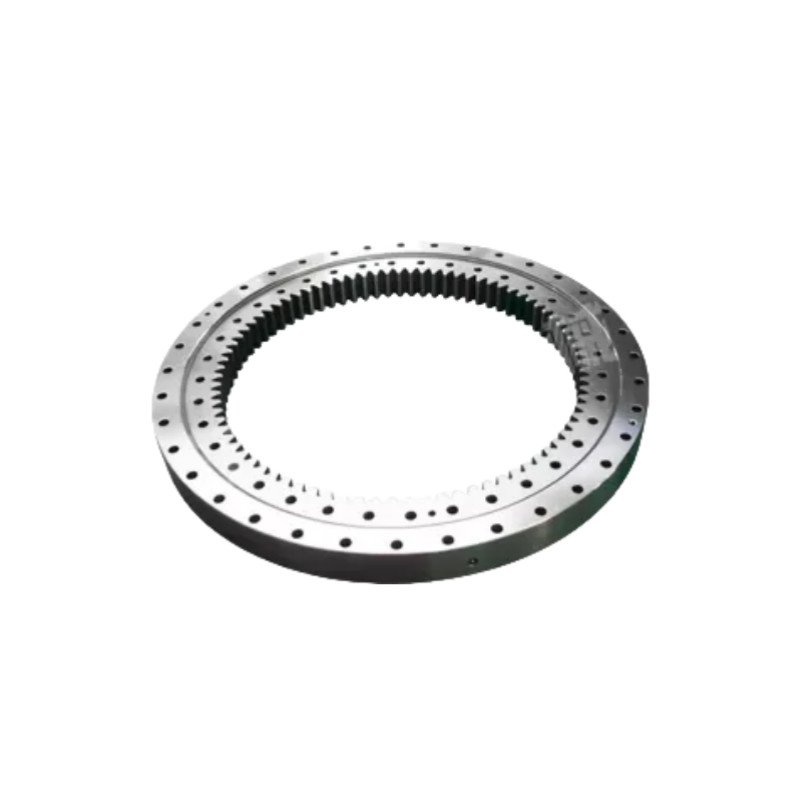

VSI سری چهار نقطه تماس توپ چرخش چرخ دار با دندانهای دنده داخلی

VSI لوله چرخش,لوله چرخش چرخ دار چهار نقطه ای,تولید کنندگان گره های چرخدار VSI

Four Point Contact Ball turntable bearing

VSI slewing bearing manufacturers

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

سری VSI

با ما تماس بگیرید

درخواست نقل قول

VSI سری چهار نقطه تماس توپ چرخش چرخ دار با دندانهای دنده داخلی

جزئیات محصول

مدل:

VSI200414 تا VSI201094

محصول:

VSI لوله چرخش

مواد:

فولاد بلبرینگ، فولاد ضد زنگ، مواد پلاستیکی / پلیمری، روان کننده، مواد سرامیکی

حلقه داخلی:

۳۲۵ تا ۹۸۴ میلی متر

حلقه بیرونی:

486 تا 1166 میلی متر

ب:

44.5 میلی متر

اچ:

56 میلی متر

فاصله شعاعی:

0 تا 0.05

پاکسازی محوری:

0 تا 0.08

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

حامل ویژه ربات سری RV برای ربات های صنعتی

بهترین قیمت رو بدست بیار

SHF SHG لوله کش هارمونیک لوله کش ویژه برای روبات

بهترین قیمت رو بدست بیار

CSF CSG لوله های کاهش دهنده هارمونیک ویژه برای ربات

بهترین قیمت رو بدست بیار

دسته RB لوله های چرخدار صلبی اتوماسیون صنعتی 20mm

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

لابراتوارهای چرخ دار سری VSI

Name: VSI سری چهار نقطه تماس توپ چرخش چرخ دار با دندانهای دنده داخلی
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: سری VSI
Availability: InStock

مقدمه

لوله چرخش چهار نقطه ای سری VSI با دندان های دنده داخلی برای نصب با مهر و موم طراحی شده است و مجهز به یک لیوان روغن است.و می تواند به یک محدوده کوچک از گشتاور آزاد تنظیم شود. این لوله مناسب شرایط مختلف کار است و می تواند دقت مورد نیاز را برآورده کند.
بیئر چرخ دار سری VSI قادر به تحمل بارهای شعاعی بزرگ، بارهای محوری، لحظات سرنگونی و سایر بارهای جامع است.انتقال و تثبیتساختار جمع و جور، نصب ساده و نگهداری راحت آن را برای کاربردهای سنگین و کم سرعت، مانند ماشین آلات بلند، حفاری، دوربين، توربین های بادی،تلسکوپ های نجومی، برج های تانک و سایر دستگاه ها. این یک اثر بسیار متنوع است که به طور گسترده ای در صنایع مختلف استفاده می شود.

ویژگی های لگن های چرخ دار

1.ظرفیت بارگذاری بالا:اسب های چرخ دار می توانند بارهای رادیال، محوری و چرخش زمان قابل توجهی را تحمل کنند.

2.چرخش صاف:آن ها طوری طراحی شده اند که حتی با بار سنگین هم می توانند به صورت صاف و پیوسته چرخش کنند.

3.دقت:برخی از لوله ها با دقت بالا برای کاربردهایی طراحی شده اند که در آن موقعیت دقیق بسیار مهم است، مانند ماشین آلات یا رباتیک.

چگونه یک تخت چرخدار را انتخاب کنیم؟

1.الزامات بارگذاری:نوع (محوری، شعاعی، لحظه) و اندازه بار را تعیین کنید.

2.دقت:ممکن است برای رباتیک یا تجهیزات پزشکی، محموله های دقیق تر مورد نیاز باشد.

3.عوامل محیطی:گرد و غبار، رطوبت و دما را در نظر بگیرید، زیرا این ها می توانند بر عملکرد بیئر تاثیر بگذارند.

4.طرح نصب:برخی از کاربردهای ممکن است از طرح های نصب شده بر روی فلنج برای راحتی نصب بهره مند شوند.

مشخصات

مدل	ابعاد اصلی								ابعاد نصب				بار نامی پایه				مجوز
	D	d	ب	B1	H	انجام بده	م	Z	حلقه بیرونی		حلقه داخلی		محوری		شعاعی		مجوز
	D	d	ب	B1	H	انجام بده	م	Z	فاصله مرکز پیچ	سوراخ نصب	فاصله مرکز پیچ	سوراخ نصب	پویا	استاتیک	پویا	استاتیک	شعاعی	محوری
VSI200414	486	325	44.5	44.5	56	335	5	67	460	24-φ14	375	24-M12 با عمق 20	169	560	111	248	0~005	0~008
VSI200544	616	444	44.5	44.5	56	456	6	76	590	32-φ14	505	32-M12 با عمق 20	188	740	123	325	0~005	0~008
VSI200644	716	546	44.5	44.5	56	558	6	93	690	36-φ14	605	36-M12 با عمق 20	200	880	131	385	0~005	0~008
VSI200744	816	648	44.5	44.5	56	660	6	110	790	40-φ14	705	40-M12 با عمق 20	211	1010	138	445	0~005	0~008
VSI200844	916	736	44.5	44.5	56	752	8	94	890	40-φ14	805	40-M12 با عمق 20	222	1150	145	510	0~005	0~008
VSI200944	1016	840	44.5	44.5	56	856	8	107	990	44-φ14	905	44-M12 با عمق 20	231	1280	151	570	0~005	0~008
VSI201094	1166	984	44.5	44.5	56	1000	8	125	1091	48-φ14	1055	48-M12 با عمق 20	244	1490	160	660	0~005	0~008

نقاشی

VSI سری چهار نقطه تماس توپ چرخش چرخ دار با دندانهای دنده داخلی 0

درخواست


اتوماسیون صنعتی	تجهیزات پزشکی	هوافضا	تجهیزات دقیق
