موتور مفصل ربات سبک با دقت بالا 51 نسبت کاهش دنده

موتور مفصل ربات سبک

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

HPJM-RE30-40-PRO-XX

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

موتور مشترک ربات HPJM

نسبت دنده:

حداکثر گشتاور:

3.3 نیوتن متر

حداکثر گشتاور مجاز در بار متوسط:

2.3 نیوتن متر

گشتاور نامی در 2000 RPM:

1.8 نیوتن متر

اوج سرعت:

118 دور در دقیقه

سرعت نامی (با گشتاور نامی 1/2):

90 دور در دقیقه

عکس العمل دنده:

90 قوس ثانیه

قدرت نامی:

36 وات

ولتاژ تغذیه:

24-48 V

جریان نامی:

1 A

مقاومت:

2.08 Ω

وضوح رمزگذار:

17 بیت

اتوبوس ارتباطی:

می توان

جرم:

0.18 کیلوگرم

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

ویدیو

ماژول مفصل ربات موتور هارمونیک با سفتی بالا برای ربات های انسان نما

بهترین قیمت رو بدست بیار

ویدیو

بهره وری بالا و عملکرد یکپارچه موتور هارمونیک ربات موتور مشترک

بهترین قیمت رو بدست بیار

ویدیو

موتور مشترک ربات هارمونیک یکپارچه

بهترین قیمت رو بدست بیار

ویدیو

موتور مفصل ربات سبک با دقت بالا 51 نسبت کاهش دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

موتور مفصل ربات HPJM-RE30-40-PRO-XX

Name: موتور مفصل ربات سبک با دقت بالا 51 نسبت کاهش دنده
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HPJM-RE30-40-PRO-XX
Availability: InStock

تفسیر P/N

توضیحات محصول

یک موتور مفصل ربات یک جزء حیاتی است که حرکت یک بازوی رباتیک یا سیستم های مشابه را تقویت می کند.مثل دقت، تورک، سرعت و قابلیت اطمینان.

از آنجایی که محرک چرخشی شما در حال حاضر یک موتور، گیربکس و رمزگذاری برای دقت بالا را یکپارچه می کند، برای کاربردهای مفاصل رباتیک مناسب است.

ویژگی ها

√ ویژگی های کنترل عالی
√ کارایی بالا و تراکم گشتاور
√ کنترل کننده های موقعیت مکانی می توانند مستقیماً در مفصل ربات طراحی شوند
√ اتصال از طریق پشتیبانی از انواع استانداردهای اترنت
√ پاسخ بسیار پویا با از دست دادن سیستم کم
√ آسان برای ترکیب

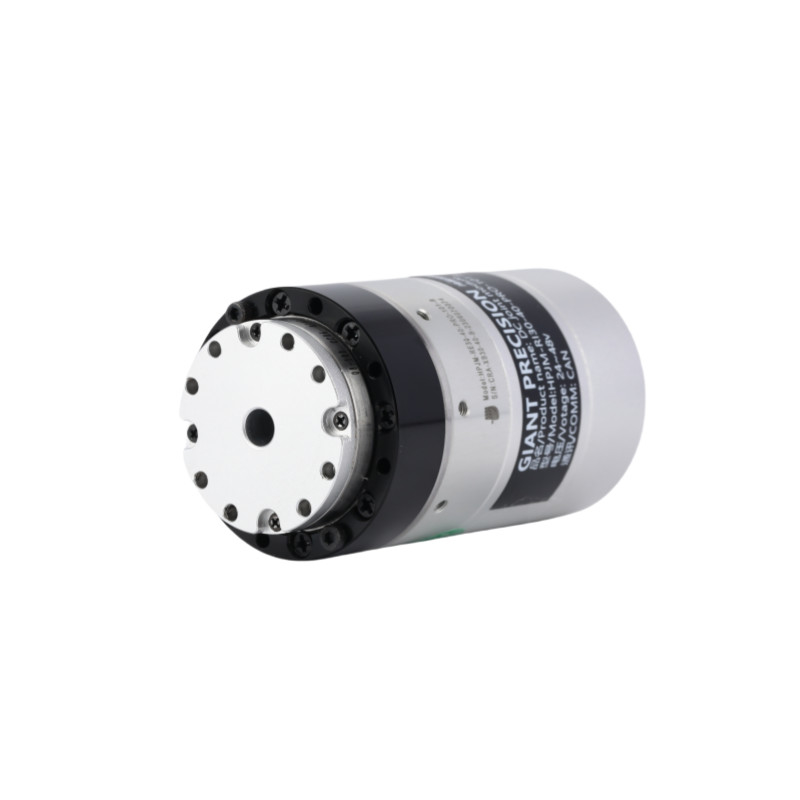

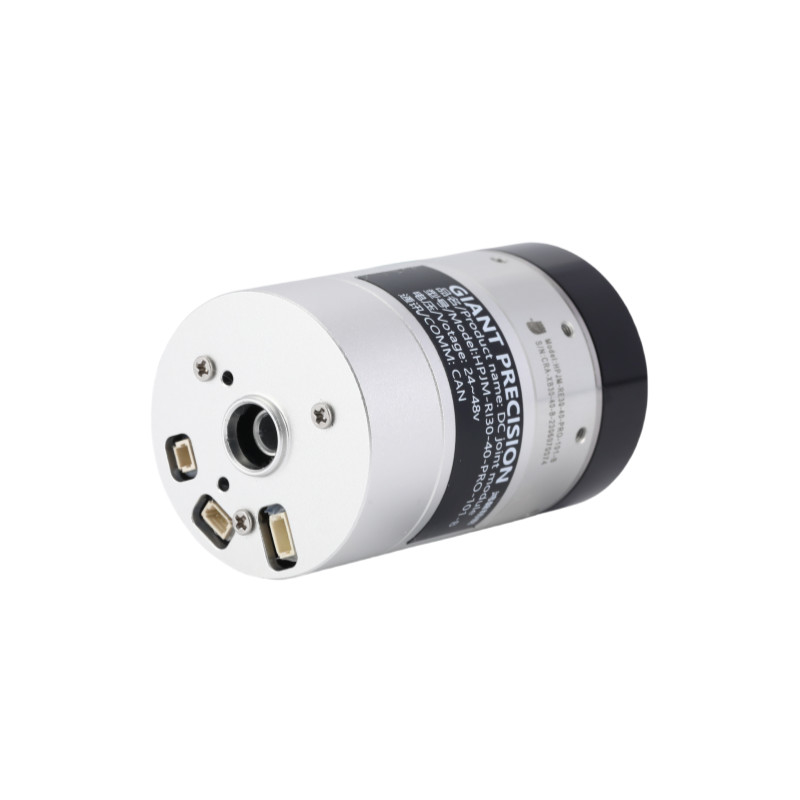

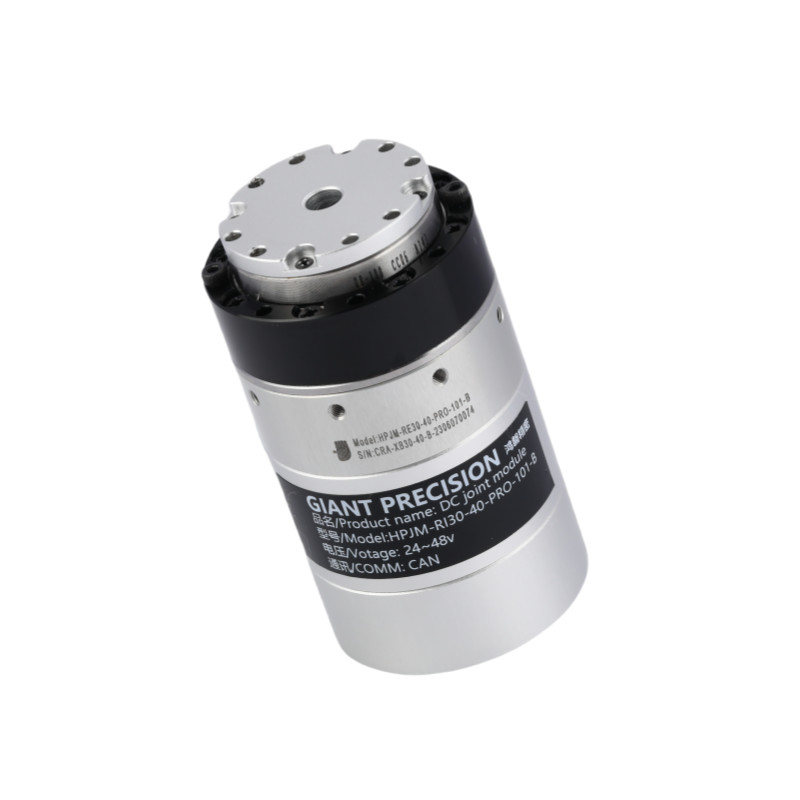

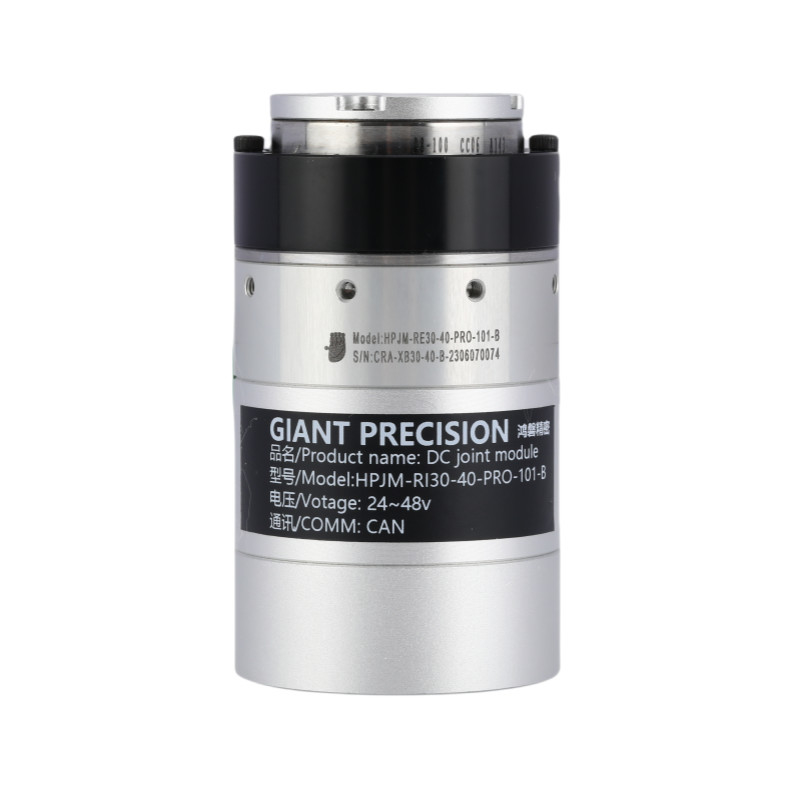

تصاویر دقیق

ورق مشخصات

نسبت کاهش			51	101
چرخش نامی		شماره	2.3	3.3
حداکثر گشتاور در شروع و توقف		شماره	3.3	4.8
حداکثر گشتاور		شماره	5.9	7.8
ولتاژ اتوبوس DC 48VDC	جریان نامی (با حرارتی آلومینیومی)	A	1
	حداکثر جریان	A	3
	سرعت نامی	RPM	80	40
	حداکثر سرعت	RPM	105	50
کدگر مطلق	نوع رمزگذاری کننده		کدگر چند دور مطلق پوکی
	رزولوشن رمزگذاری کننده (دوران موتور 1)		17 بیت
	شمارنده چرخش چندگانه موتور		216 ((65,536)
واکنش		arc sec	20
			می تواند در عرض 10 ثانیه سفارشی شود.
ماسا	بدون ترمز	کیلوگرم	0.13
طول		mm	53.9
از طریق سوراخ		mm	5
ماسا	با ترمز	کیلوگرم	0.2
طول		mm	67.5
از طریق سوراخ		mm	5
حداکثر قدرت مداوم موتور		W	36
ولتاژ تغذیه		V	۲۴ تا ۴۸ ولت
اتوبوس ارتباطی		می تواند
عایق موتور		درجه مقاومت گرما:F ((155°C)
		مقاومت عایق بندی: بالاتر از 200M Ω ((DC500V)
		ولتاژ مقاومت عایق: AC1500V ((۱ دقیقه)
مکانیسم حفاظت (سطح حفاظت)		کاملاً بسته شده و خود خنک کننده (IP50 پیش فرض، IP65 سفارشی خاص، IP67، IP68)

نسبت دنده	تورک اوج (N.M)	حداکثر چرخش مجاز در بار متوسط (N.m)	تورک نامینی در 2000RPM (N.m)	حداکثر سرعت (RPM)	سرعت نامی (با 1/2 تورم نامی) (RPM)	واکنش به تجهیزات (arcsec)
51	3.3	2.3	1.8	118	90	40
101	4.8	3.3	2.8	59	45	40

قدرت نامی (W)	ولتاژ تغذیه (V)	حداکثر جریان مستمر (الف)	جریان نامی (الف)	مقاومت (Ω)	رزولوشن رمزگذاری کننده (بيت)	اتوبوس ارتباطات
36	24 تا 48	2	1	2.08	17	می تواند

ثابت تورک (N.m/A)	استحکام (mH)	تعداد جفت قطب	شفت توخالی (ملی متر)	طول (ملی متر)	ماسا (کیلوگرم)	بی وقفه (g*cm²)
0.024	0.409	7	5	55.3±0.5	0.18	24

موتور مفصل ربات سبک با دقت بالا 51 نسبت کاهش دنده 5

درخواست


ربات ها و هواپیماهای بدون سرنشین	بازوی رباتیک همکاری	خطوط تولیدی خودکار

ماشین آلات صنعتی	صنعت خودرو	لوازم آرایشی AGV
