خونه > محصولات > موتور مفصل ربات >

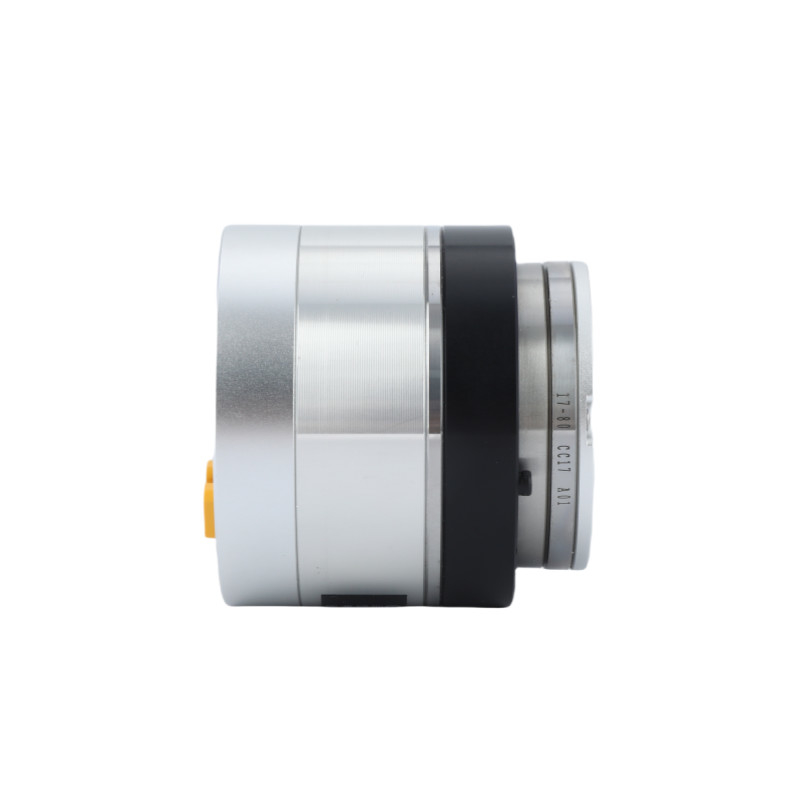

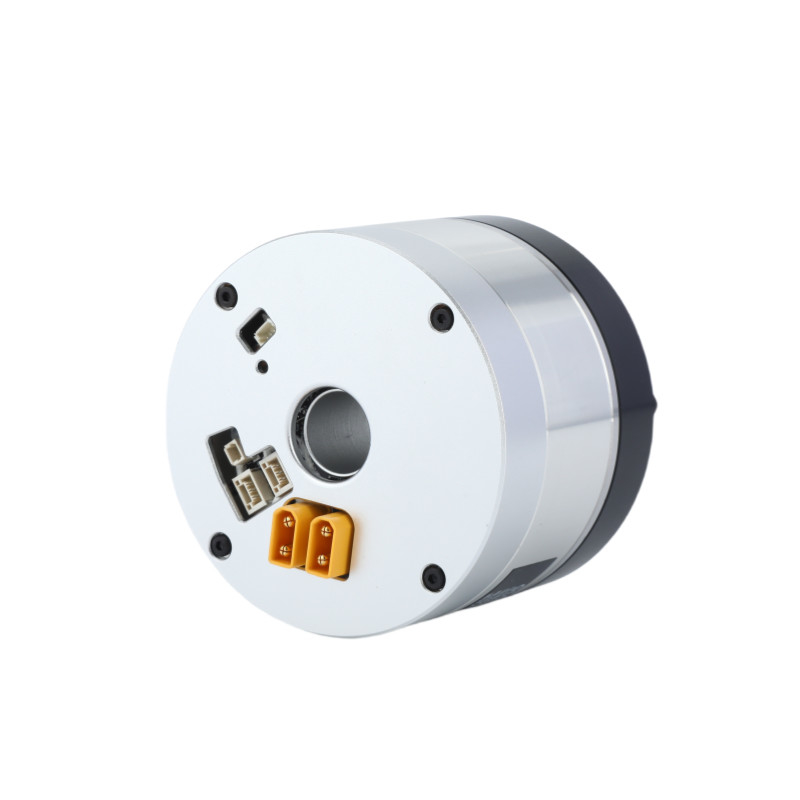

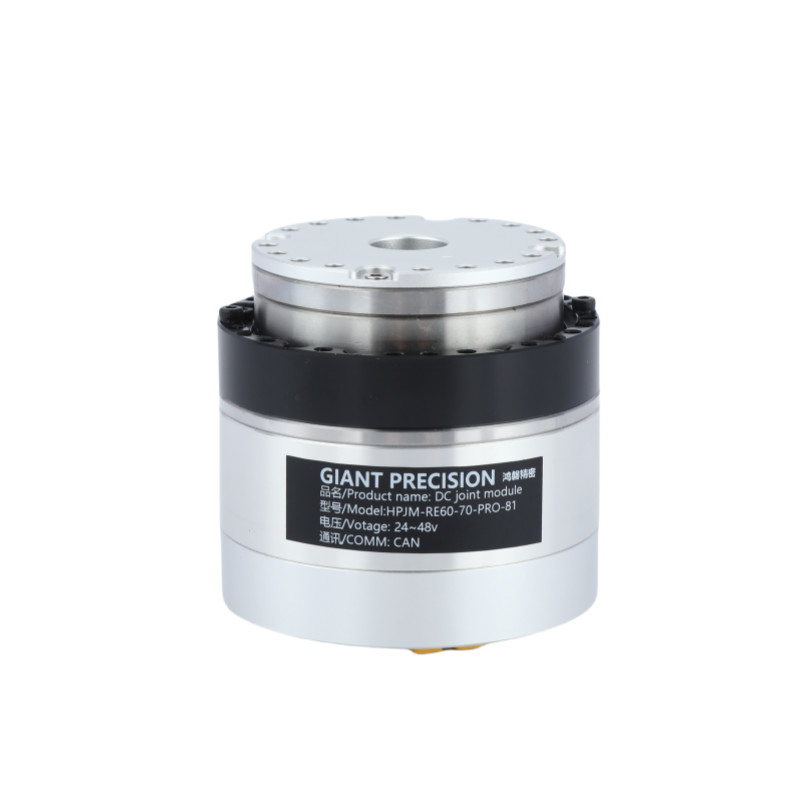

ماژول مفصل ربات هارمونیک متراکم با تراکم گشتاور بالا

ماژول مفصل ربات هارمونیک متراکم با تراکم گشتاور بالا

ماژول مشترک ربات هارمونیک یکپارچه

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

HPJM-RE60-70-PRO-XX

با ما تماس بگیرید

درخواست نقل قول

ماژول مفصل ربات هارمونیک متراکم با تراکم گشتاور بالا

ماژول مفصل ربات هارمونیک متراکم با تراکم گشتاور بالا

ماژول مفصل ربات هارمونیک متراکم با تراکم گشتاور بالا

ماژول مفصل ربات هارمونیک متراکم با تراکم گشتاور بالا

ماژول مفصل ربات هارمونیک متراکم با تراکم گشتاور بالا

جزئیات محصول

محصول:

موتور مشترک ربات HPJM

نسبت دنده:

51، 81، 101، 121

حداکثر گشتاور:

76 ن.م، 95 ن.م، 120 ن.م

حداکثر گشتاور در شروع و توقف:

42 نیوتن متر، 53 نیوتن متر، 66 نیوتن متر

گشتاور نامی در 2000 RPM:

27 نیوتن متر، 30 نیوتن متر، 43 نیوتن متر

اوج سرعت:

75 دور در دقیقه، 52 دور در دقیقه، 40 دور در دقیقه، 33 دور در دقیقه

سرعت نامی (با گشتاور نامی 1/2):

60 دور در دقیقه، 38 دور در دقیقه، 29 دور در دقیقه، 23 دور در دقیقه

عکس العمل دنده:

20 arcsec، 10 arcsec

قدرت نامی:

300 وات

ولتاژ تغذیه:

24-48 V

جریان نامی:

6.7 A

سطح حفاظت:

IP 50

وضوح رمزگذار:

17 بیت

اتوبوس ارتباطی:

می توان

جرم:

0.75 کیلوگرم

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

قیمت خوب ماژول مفصل ربات موتور هارمونیک با سفتی بالا برای ربات های انسان نما آنلاین

ویدیو

ماژول مفصل ربات موتور هارمونیک با سفتی بالا برای ربات های انسان نما

بهترین قیمت رو بدست بیار

قیمت خوب بهره وری بالا و عملکرد یکپارچه موتور هارمونیک ربات موتور مشترک آنلاین

ویدیو

بهره وری بالا و عملکرد یکپارچه موتور هارمونیک ربات موتور مشترک

بهترین قیمت رو بدست بیار

قیمت خوب موتور مشترک ربات هارمونیک یکپارچه آنلاین

ویدیو

موتور مشترک ربات هارمونیک یکپارچه

بهترین قیمت رو بدست بیار

قیمت خوب موتور مفصل ربات سبک با دقت بالا 51 نسبت کاهش دنده آنلاین

ویدیو

موتور مفصل ربات سبک با دقت بالا 51 نسبت کاهش دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

موتور مشترک ربات HPJM-RE60-70-PRO-XX

تفسیر P/N

توضیحات محصول

یک موتور مفصل ربات یک جزء حیاتی است که حرکت یک بازوی رباتیک یا سیستم های مشابه را تقویت می کند.مثل دقت، تورک، سرعت و قابلیت اطمینان.

از آنجایی که محرک چرخشی شما در حال حاضر یک موتور، گیربکس و رمزگذاری برای دقت بالا را یکپارچه می کند، برای کاربردهای مفاصل رباتیک مناسب است.

مفاصل رباتیک، که گاهی اوقات به عنوان محور شناخته می شوند، قسمت های متحرک یک ربات هستند که باعث حرکت نسبی بین لینک های مجاور می شوند.این پیوندها به اجزای سخت اشاره دارند که مفاصل را به هم متصل می کنند تا عملکرد مناسب و مستقیم آنها را تضمین کنند.

ویژگی ها

√ انعطاف پذیری و طول عمر چرخه بالا
√ تراکم تورک بالا، تورک کم Cogging
√ ضد آب، ضد گرد و غبار، ضد انفجار
√ کم سر و صدا و دقت بالا
√ شفت توخالی

تصاویر دقیق

ورق مشخصات

نسبت کاهش			51	81	101	121
چرخش نامی		شماره	27	30	43
حداکثر گشتاور در شروع و توقف		شماره	42	53	66
حداکثر گشتاور		شماره	76	95	120	95
ولتاژ اتوبوس DC 48VDC	جریان نامی (با حرارتی آلومینیومی)	A	6.7
	حداکثر جریان	A	19.2
	سرعت نامی	RPM	60	38	29	23
	حداکثر سرعت	RPM	75	52	40	33
کدگر مطلق	نوع رمزگذاری کننده		کدگر چند دور مطلق پوکی
	رزولوشن رمزگذاری کننده (دوران موتور 1)		17 بیت
	شمارنده چرخش چندگانه موتور		216 ((65,536)
واکنش		arc sec	20		10
			می تواند در عرض 10 ثانیه سفارشی شود.
ماسا	بدون ترمز	کیلوگرم	0.6
طول		mm	69
از طریق سوراخ		mm	14
ماسا	با ترمز	کیلوگرم	0.75
طول		mm	93
از طریق سوراخ		mm	10
حداکثر قدرت مداوم موتور		W	300
ولتاژ تغذیه		V	۲۴ تا ۴۸ ولت
اتوبوس ارتباطی		می تواند
عایق موتور		درجه مقاومت گرما:F ((155°C)
		مقاومت عایق بندی: بالاتر از 200M Ω ((DC500V)
		ولتاژ مقاومت عایق: AC1500V ((۱ دقیقه)
مکانیسم حفاظت (سطح حفاظت)		کاملاً بسته شده و خود خنک کننده (IP50 پیش فرض، IP65 سفارشی خاص، IP67، IP68)

ماژول مفصل ربات هارمونیک متراکم با تراکم گشتاور بالا 5

درخواست


ربات ها و هواپیماهای بدون سرنشین	بازوی رباتیک همکاری	خطوط تولیدی خودکار

ماشین آلات CNC	دستگاه های پزشکی	لوازم آرایشی AGV
