موتور هارمونیک یکپارچه کارایی بالا و طراحی محکم موتور مشترک ربات

موتور مفصل ربات طراحی محکم,موتور مفصل ربات با کارایی بالا

High Efficiency Robot Joint Motor

محل منبع:

جیانگسو، چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

HPJM-RE70-90PRO-XX

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

موتور مشترک ربات HPJM

نسبت دنده:

51، 81، 101، 121

حداکثر گشتاور:

108 نیوتن متر، 142 نیوتن متر، 163 نیوتن متر

حداکثر گشتاور در شروع و توقف:

69 نیوتن متر، 91 نیوتن متر، 102 نیوتن متر، 108 نیوتن متر

گشتاور نامی در 2000 RPM:

37 نیوتن متر، 51 نیوتن متر، 55 نیوتن متر

اوج سرعت:

72 دور در دقیقه، 58 دور در دقیقه، 37 دور در دقیقه، 32 دور در دقیقه

سرعت نامی (با گشتاور نامی 1/2):

55 دور در دقیقه، 34 دور در دقیقه، 30 دور در دقیقه، 24 دور در دقیقه

عکس العمل دنده:

20 arcsec، 10 arcsec

قدرت نامی:

500 وات

ولتاژ تغذیه:

24-48 V

جریان نامی:

8.4 A

مقاومت:

0.38 Ω

جرم:

1.67 کیلوگرم

تضمین:

1 سال

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1 مجموعه

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

ویدیو

ماژول مفصل ربات موتور هارمونیک با سفتی بالا برای ربات های انسان نما

بهترین قیمت رو بدست بیار

ویدیو

بهره وری بالا و عملکرد یکپارچه موتور هارمونیک ربات موتور مشترک

بهترین قیمت رو بدست بیار

ویدیو

موتور مشترک ربات هارمونیک یکپارچه

بهترین قیمت رو بدست بیار

ویدیو

موتور مفصل ربات سبک با دقت بالا 51 نسبت کاهش دنده

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

موتور مشترک ربات HPJM-RE70-90-PRO-XX

Name: موتور هارمونیک یکپارچه کارایی بالا و طراحی محکم موتور مشترک ربات
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HPJM-RE70-90PRO-XX
Availability: InStock

تفسیر P/N

توضیحات محصول

یک موتور مفصل ربات یک جزء حیاتی است که حرکت یک بازوی رباتیک یا سیستم های مشابه را تقویت می کند.مثل دقت، تورک، سرعت و قابلیت اطمینان.

از آنجایی که محرک چرخشی شما در حال حاضر یک موتور، گیربکس و رمزگذاری برای دقت بالا را یکپارچه می کند، برای کاربردهای مفاصل رباتیک مناسب است.

مفاصل رباتیک، که گاهی اوقات به عنوان محور شناخته می شوند، قسمت های متحرک یک ربات هستند که باعث حرکت نسبی بین لینک های مجاور می شوند.این پیوندها به اجزای سخت اشاره دارند که مفاصل را به هم متصل می کنند تا عملکرد مناسب و مستقیم آنها را تضمین کنند.

اندازه فشرده شامل درایورهای سرو، کدگر ارزش مطلق سمت موتور، کدگر ارزش مطلق سمت خروجی و موتورهای چرخش بدون فریم، ترمز،کاهش دهنده های هارمونیک دقیق و سایر اجزای اصلی، که مشتریان صدها نفر از اجزای مکانیکی و الکترونیکی انتخاب، طراحی، تهیه، کار مونتاژ و هزینه های زمانی را صرفه جویی می کنند.

ویژگی ها

√ مکانیسم ترمز اصطکاک، موقعیت دقیق و قابل اعتماد ترمز
√ راننده بزرگ و خالی ولتاژ پایین
√ رمزگشایی چرخشی با دقت بالا

√ترکیبی از یک موتور چرخش، راننده، رمزگذاری کننده و کاهش دهنده هارمونیک با دقت بالا.

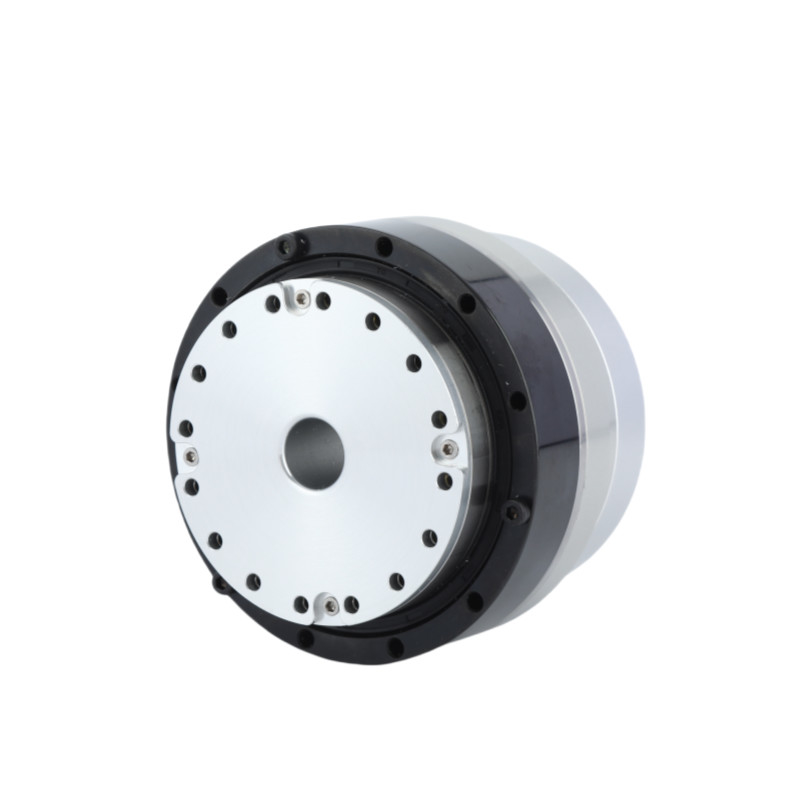

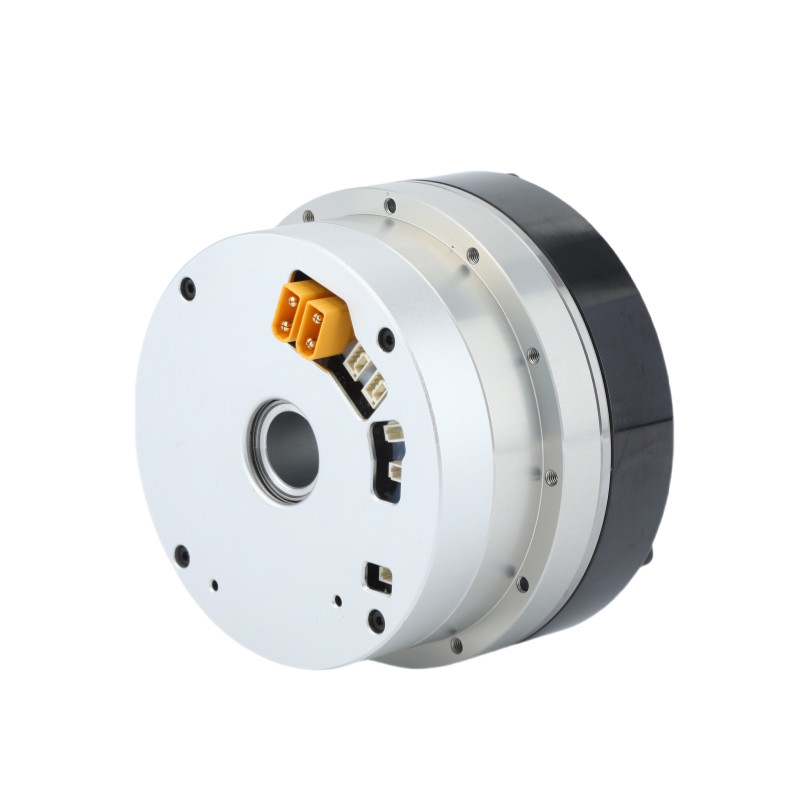

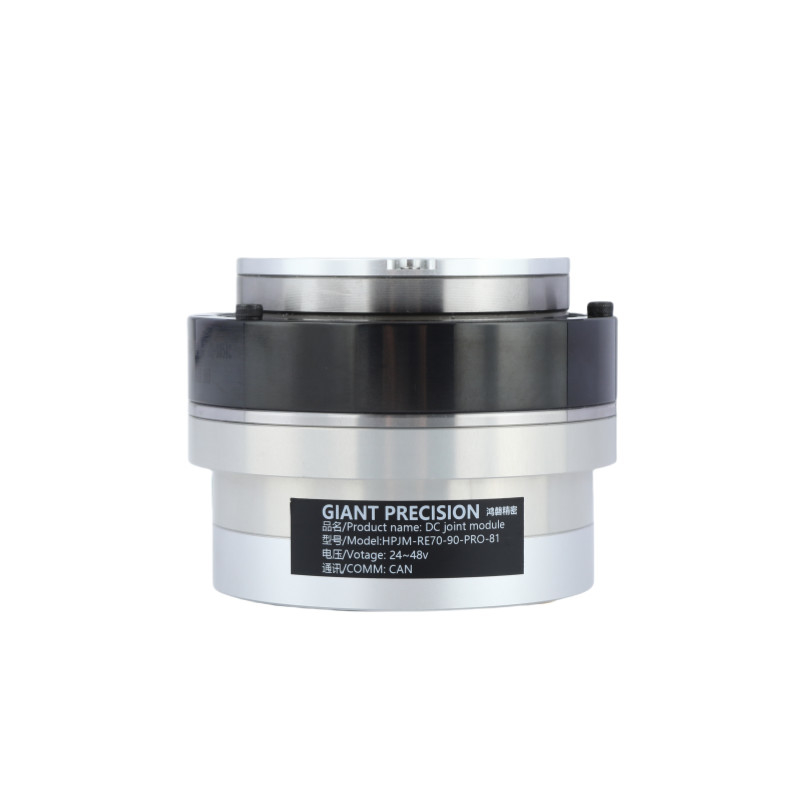

تصاویر دقیق

ورق مشخصات

نسبت کاهش			51	81	101	121
چرخش نامی		شماره	37	51	55
حداکثر گشتاور در شروع و توقف		شماره	69	91	102	108
حداکثر گشتاور		شماره	108	142	163
نسبت کاهش	جریان نامی (با حرارتی آلومینیومی)	A	8.4
	حداکثر جریان	A	24
	سرعت نامی	RPM	55	34	30	24
	حداکثر سرعت	RPM	72	58	37	32
کدگر مطلق	نوع رمزگذاری کننده		کدگر چند دور مطلق پوکی
	رزولوشن رمزگذاری کننده (دوران موتور 1)		17 بیت
	شمارنده چرخش چندگانه موتور		216 ((65,536)
واکنش		arc sec	20		10
			می تواند در عرض 10 ثانیه سفارشی شود.
ماسا	بدون ترمز	کیلوگرم	1.25
طول		mm	72.6
از طریق سوراخ		mm	14
ماسا	با ترمز	کیلوگرم	1.67
طول		mm	96.6
از طریق سوراخ		mm	14.5
حداکثر قدرت مداوم موتور		W	500
ولتاژ تغذیه		V	۲۴ تا ۴۸ ولت
اتوبوس ارتباطی		می تواند
عایق موتور		درجه مقاومت گرما:F ((155°C)
		مقاومت عایق بندی: بالاتر از 200M Ω ((DC500V)
		ولتاژ مقاومت عایق: AC1500V ((۱ دقیقه)
مکانیسم حفاظت (سطح حفاظت)		کاملاً بسته شده و خود خنک کننده (IP50 پیش فرض، IP65 سفارشی خاص، IP67، IP68)

نسبت دنده	تورک اوج	حداکثر چرخش مجاز در بار متوسط (N.m)	تورک نامینی در 2000RPM (N.m)	حداکثر سرعت (RPM)	سرعت نامی (با 1/2 تورم نامی) (RPM)	واکنش به تجهیزات (arcsec)
51	63	42	32	77	61	20
81	91	58	42	48	38	20
101	102	61	50	40	30	10
121	108	61	50	30	25	10

قدرت نامی (W)	ولتاژ تغذیه (V)	حداکثر جریان مستمر (الف)	جریان نامی (الف)	مقاومت (Ω)	رزولوشن رمزگذاری کننده (بيت)	اتوبوس ارتباطات
500	24 تا 48	8.4	6.1	0.38	17	می تواند

ثابت تورک (N.m/A)	استحکام (mH)	تعداد جفت قطب	شفت توخالی (ملی متر)	طول (ملی متر)	ماسا (کیلوگرم)	بی وقفه (g*cm²)
0.118	0.33	10	14.5	71.9±0.5	1.3	594

موتور هارمونیک یکپارچه کارایی بالا و طراحی محکم موتور مشترک ربات 6

درخواست


ربات ها و هواپیماهای بدون سرنشین	بازوی رباتیک همکاری	خطوط تولیدی خودکار

ماشین آلات CNC	دستگاه های پزشکی	لوازم آرایشی AGV
