محل منبع:
جیانگسو، چین
نام تجاری:
Giant Precision
گواهی:
ISO9001
شماره مدل:
RV - C
Reducer RV یک مکانیسم انتقال جدید است که از جعبه گیربکس سایکلود سنتی و جعبه گیربکس سیاره ای توسعه یافته است.دقت پایدار و کارایی بالا. آن را به طور گسترده ای در ربات های صنعتی مفصل استفاده شده است. قدرت موتور سرو ربات صنعتی از طریق جعبه گیربکس از شاخه ورودی دستگاه کاهش دهنده منتقل می شود.به طوری که دنده بزرگ گره خروجی برای رسیدن به هدف کاهش سرعت متصل استنسبت انتقال دنده های بزرگ و کوچک نیز نسبت انتقال است.
ویژگی های کلیدی
Spتعویضs
 |
مشخصات | تورک خروجی kgf-m ((Nm)) |
| 10 | 10 ((98) | |
| 27 | 27 ((265) | |
| 50 | 50 ((490) | |
| 100 | 100 ((980) | |
| 120 | 120 ((1176) | |
| 200 | 200 ((1961) | |
| 320 | 320 ((3136) | |
| 400 | 400 ((3920) | |
| 500 | 500 ((4900) |
جدول پارامترهای سری RV-C
| مدل |
سفتی چرخش Nm/arc.min |
ابعاد ((ملی متر) | چرخش قابل قبول خم شدن (Nm) |
بار فشار مجاز (ن) |
سفتی پیچ و تاب | واکنش های منفی/خسارت درخواست | ||
| a | ب | Nm/arc.min | arc.min | تعیین سرعت چرخش (Nm) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ±2.94 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ±794 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ±147 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±294 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±294 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ±588 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ±94.1 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±1470 | |
تصاویر دقیق

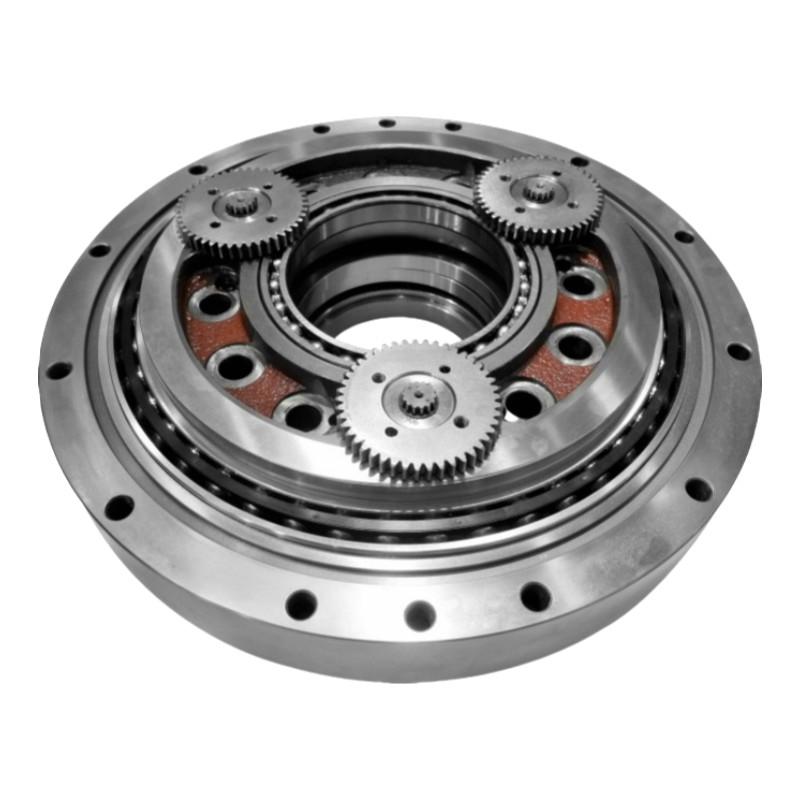

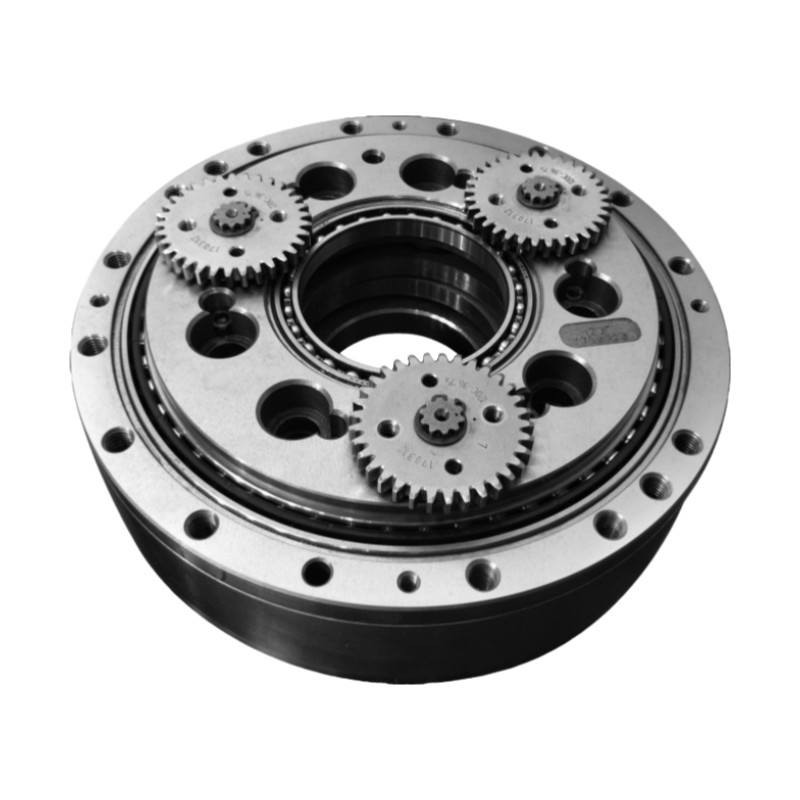

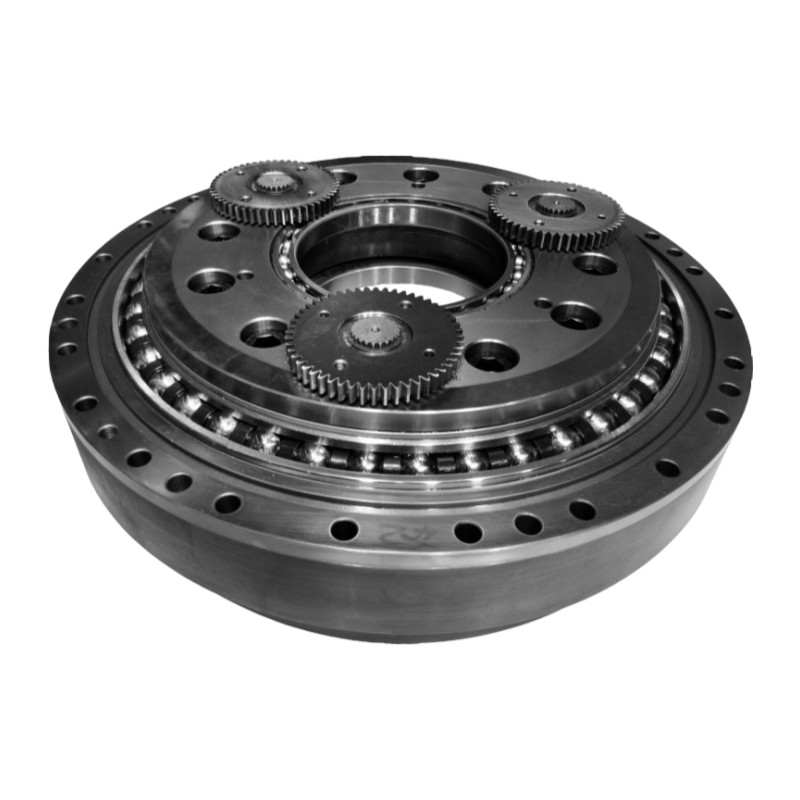

| ویژگی های اصلی RV - C Series Hollow Shaft RV Reducer | |||
| محصول | کاهش دهنده RV سوراخ | ||
|
مواد
|
فولاد، آلومینیوم | ||
|
سفتی چرخش
|
421 تا 24500 Nm/arc.min | ||
| سرعت خروجی (r/min) | 5 تا 60 | ||
|
واکنش
|
ماکس. 1 آرک.من. |
||
|
حداکثر گشتاور مجاز لحظه ای
|
1372 تا 78400 Nm | ||
|
حداکثر سرعت چرخش مجاز خروجی
|
80 r/min | ||
|
مدل
|
BX10C، BX27C، BX50C، BX100، BX120C، BX200C، BX320C، BX500C |
||
|
وزن
|
4.6 تا 154 کیلوگرم | ||
| تضمین | 1 سال | ||
