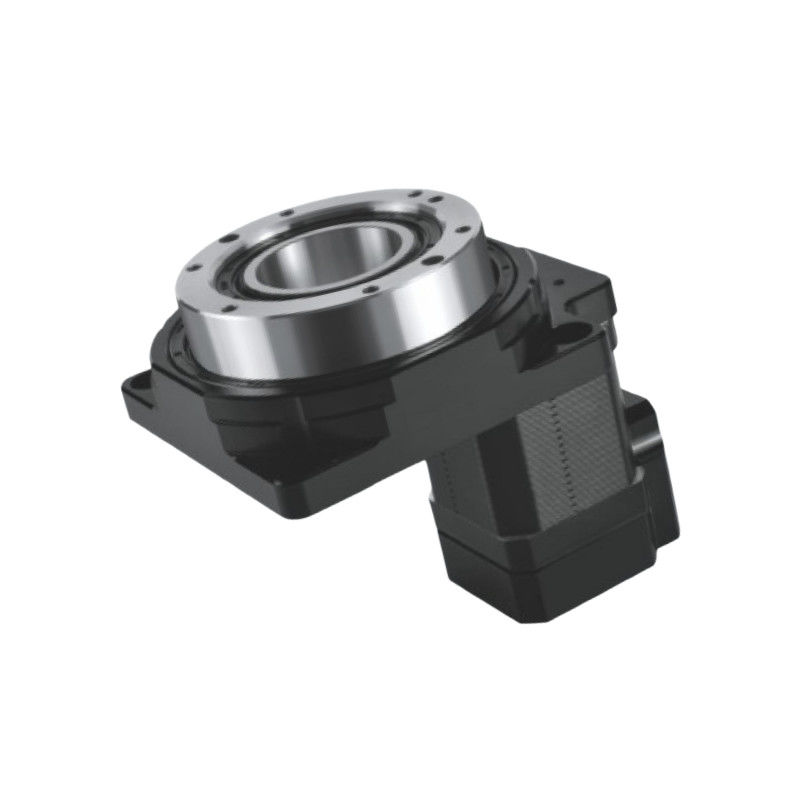

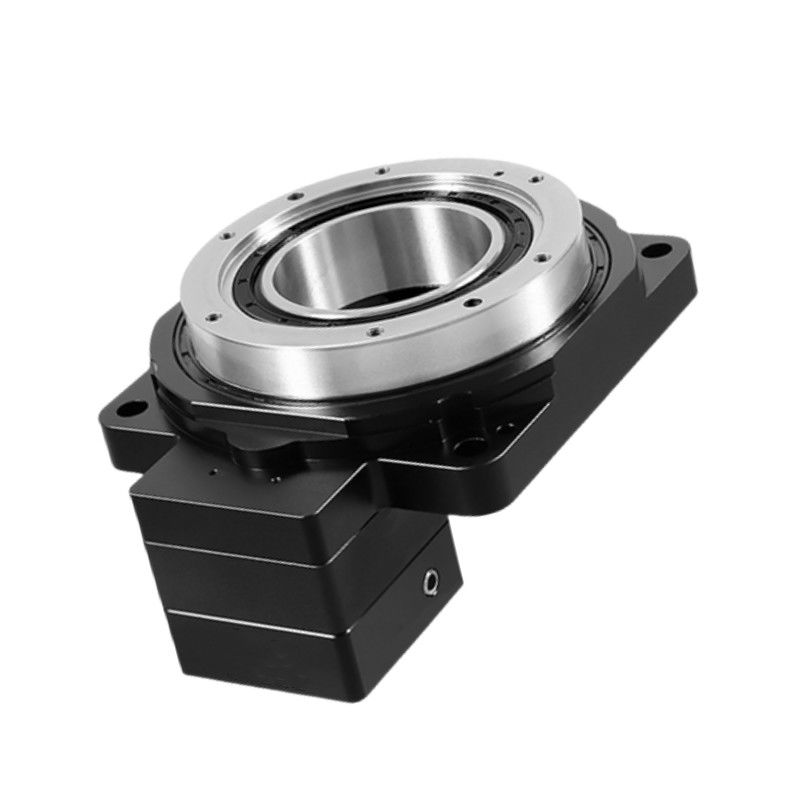

Name: صفحه چرخشی گچ پوکی با دقت بالا Servo Rotary Gearbox Actuator Platform Rotating
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: سری HRG
Availability: InStock

خونه > محصولات > میز چرخنده توخالی >

صفحه چرخشی گچ پوکی با دقت بالا Servo Rotary Gearbox Actuator Platform Rotating

میز چرخشی دستگاه گیربکس سروا روتاری,جدول چرخشی گره ای با دقت بالا,میز چرخشی پلت فرم چرخشی توخالی

High Precision Hollow Shaft Rotary Table

Hollow Rotating Platform Rotary Table

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

سری HRG

با ما تماس بگیرید

درخواست نقل قول

صفحه چرخشی گچ پوکی با دقت بالا Servo Rotary Gearbox Actuator Platform Rotating

جزئیات محصول

محصول:

میز روتاری توخالی HRG 60

پشتیبانی از پلتفرم خروجی:

بلبرینگ غلتکی متقاطع

Shift Motion:

360 درجه (چرخش در هر زاویه)

موتور منطبق (اندازه):

Φ8-Φ30-Φ45-M3

نرخ کاهش:

گشتاور خروجی نامی:

5 نیوتن متر

حداکثر گشتاور شتاب:

9 نیوتن متر

گشتاور توقف اضطراری:

15 نانومتر

دمای کار:

-10℃~90℃

سطح تولید:

IP65

سطح نویز:

≤65dB

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

مورد مذاکره قرار گیرد

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا

بهترین قیمت رو بدست بیار

پلتفرم چرخشی توخالی با دقت بالا با جعبه گیربکس سیاره ای برای بار سنگین میز چرخشی کاهش سیاره ای

بهترین قیمت رو بدست بیار

میز چرخشی کاهش گران بار سیاره ای برای مرحله چرخشی حفره ای سنگین

بهترین قیمت رو بدست بیار

پلتفرم چرخش توخالی با دقت بالا برای بار سنگین میز چرخش کاهش سیاره ای

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

سری HRGمیز چرخنده توخالی

پلتفرم چرخش توخالی یک محصول انقلابی است که برای کاربردهای مختلف حرکت چرخش طراحی شده است.سفتیاین محصول یک پیشرفت در مکانیسم های حرکت چرخش را نشان می دهد، به دست آوردن تعادل بین این عناصر با دقت موقعیت مجدد ≤5 ثانیه قوس.آن را به راحتی موتورها را جا می دهد و ظرفیت بار پایدار فراهم می کند، سازگار با موتورهای servo AC یا موتورهای مرحله ای برای تقسیم زاویه ای دلخواه.این نه تنها توانایی های کنترل عددی را که تقسیم کننده های سنتی نمی توانند به دست آورند، بلکه دقت موقعیت مکانی قابل مقایسه با موتورهای DD را نیز ارائه می دهداین به طور قابل توجهی هزینه ها را کاهش می دهد و مزایای غیر منتظره ای را به ارمغان می آورد.

ویژگی ها

سازگار با سرو موتورهای 100 تا 750 وات
قطعات کاری می توانند به طور مستقیم ثابت شوند.
سطح پلتفرم چرخش اجازه می دهد تا قطعات کار را به طور مستقیم قفل کند و راحتی بارگذاری را افزایش دهد.
سیم کشی مناسب؛ این طراحی حفره ای هم سیم کشی و هم لوله کشی را آسان می کند.
دقت بالا، با دقت موقعیت کمتر از یک دقیقه قوس و دقت موقعیت تکرار ±15 ثانیه.
عملکرد بدون مشکل؛ پلتفرم به طور پیوسته، بدون مشکل و با موقعیت سریع می چرخد.
سازگاری با موتورهای مختلف؛ پلت فرم چرخش حفره ای می تواند توسط سرو موتورهای مارک های مختلف هدایت شود.

مدل	مشخصات	قطر حفره	نسبت
مدل	(ملی متر)	(ملی متر)	نسبت
HRG60-05K	60	28	5

پارامتر عملکرد

پشتیبانی از پلتفرم خروجی	در حالی که در این حالت،	سرعت خروجی مجاز	200 دور در دقیقه	بی وقفه چرخش	735x10-7 kg.m2
حرکت تغییر	360° ((گردش در هر زاویه ای)	دقت موقعیت مجدد	±15 ثانیه قوس	دقت موقعیت	≤30 ثانیه قوس
موتور تطبیقی ((سطح)	Φ8-Φ30-Φ45-M3	بار محوری مجاز	250N	روغن	روغن مصنوعی
نسبت کاهش	5	بار شعاعی مجاز	125N	دمای عملیاتی	-10°C تا 90°C
چرخش خروجی نامی	5NM	موازی پلت فرم خروجی	0.02 میلی متر	زندگی خدمت	20000 ساعت
حداکثر تورم شتاب	9NM	روان شدن سطح پلتفرم خروجی	0.01 میلی متر	سطح تولید	IP65
چرخش توقف اضطراری	15NM	خروجی خارج از دایره پلتفرم خروجی	0.01 میلی متر	سطح سر و صدا	≤65dB

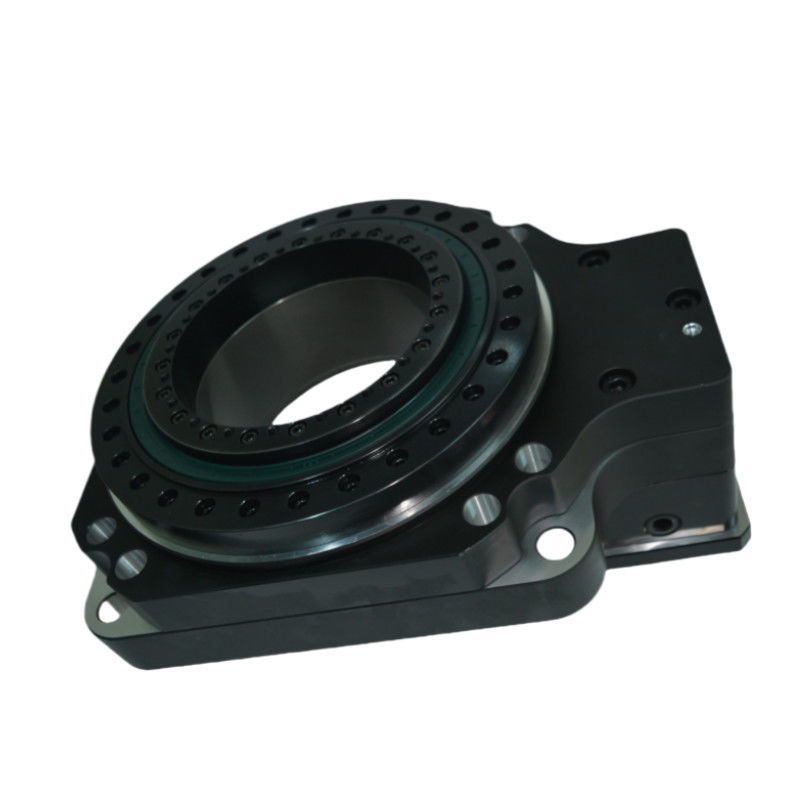

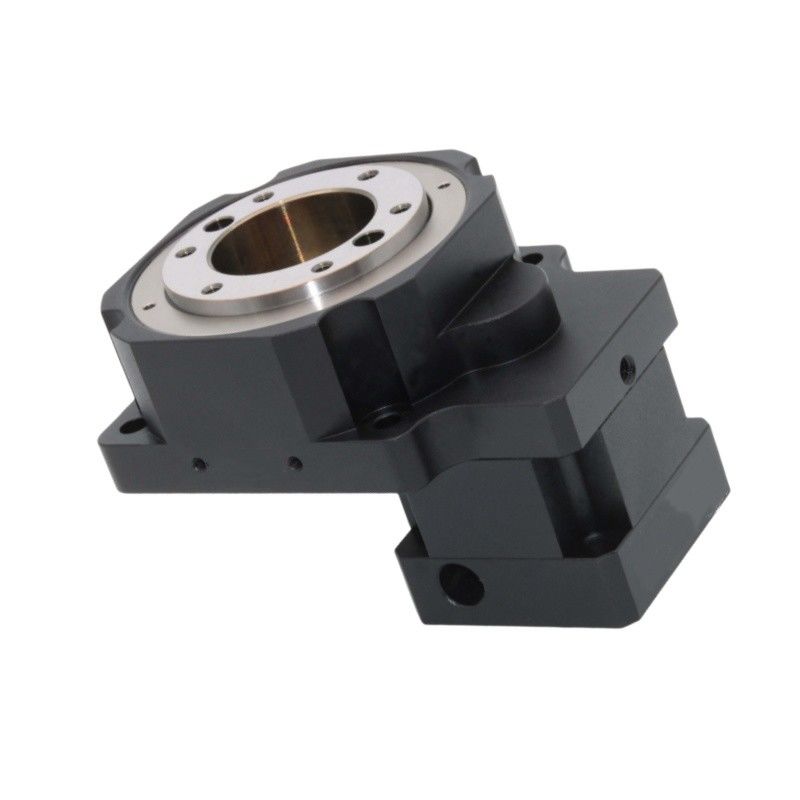

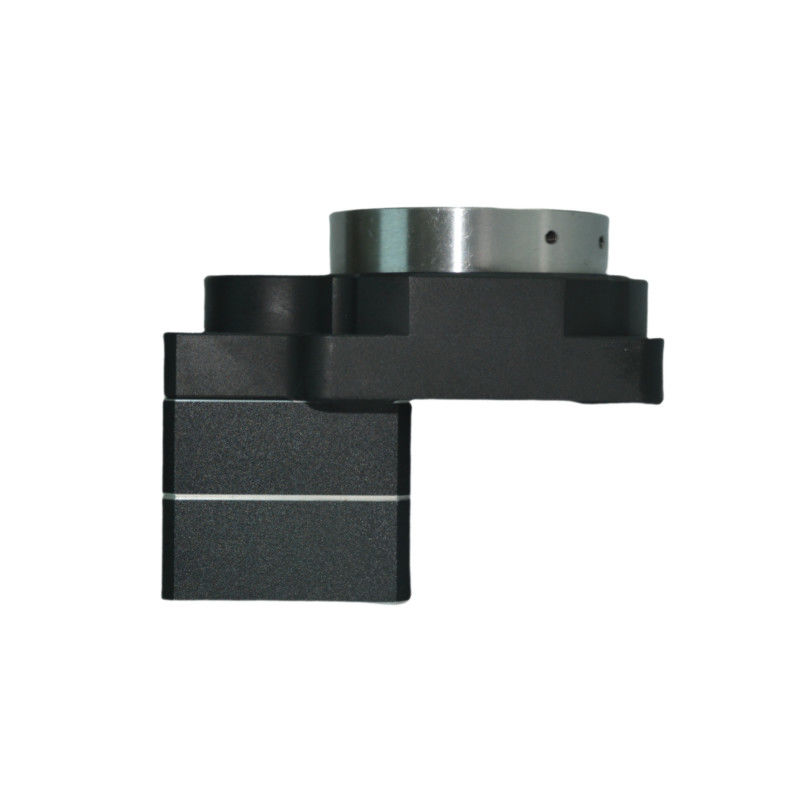

تصاویر دقیق

نقشه ها

صفحه چرخشی گچ پوکی با دقت بالا Servo Rotary Gearbox Actuator Platform Rotating 5

دستورالعمل نصب برای میز چرخشی توخالی

بسته بندی و حمل

صفحه چرخشی گچ پوکی با دقت بالا Servo Rotary Gearbox Actuator Platform Rotating 8
