Name: جدول چرخشی حفره ای با دقت بالا نسبت 10 محرک گیربکس چرخشی پلت فرم چرخشی حفره ای
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: سری HRG
Availability: InStock

خونه > محصولات > میز چرخنده توخالی >

جدول چرخشی حفره ای با دقت بالا نسبت 10 محرک گیربکس چرخشی پلت فرم چرخشی حفره ای

نسبت 10 میز چرخنده توخالی,جدول چرخشی حفره ای با دقت بالا,میز چرخنده حفره ای

High Precision Hollow Rotary Table

Actuator Hollow Rotary Table

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

سری HRG

با ما تماس بگیرید

درخواست نقل قول

جدول چرخشی حفره ای با دقت بالا نسبت 10 محرک گیربکس چرخشی پلت فرم چرخشی حفره ای

جزئیات محصول

محصول:

میز روتاری توخالی HRG 85

پشتیبانی از پلتفرم خروجی:

بلبرینگ غلتکی متقاطع

Shift Motion:

360 درجه (چرخش در هر زاویه)

موتور منطبق (اندازه):

Φ14-Φ50-Φ70-M4

نرخ کاهش:

5، 10

گشتاور خروجی نامی:

18 نیوتن متر

حداکثر گشتاور شتاب:

32 نیوتن متر

گشتاور توقف اضطراری:

54 نیوتن متر

دمای کار:

-10℃~90℃

سطح تولید:

IP65

سطح نویز:

≤65dB

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

مورد مذاکره قرار گیرد

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا

بهترین قیمت رو بدست بیار

پلتفرم چرخشی توخالی با دقت بالا با جعبه گیربکس سیاره ای برای بار سنگین میز چرخشی کاهش سیاره ای

بهترین قیمت رو بدست بیار

میز چرخشی کاهش گران بار سیاره ای برای مرحله چرخشی حفره ای سنگین

بهترین قیمت رو بدست بیار

پلتفرم چرخش توخالی با دقت بالا برای بار سنگین میز چرخش کاهش سیاره ای

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

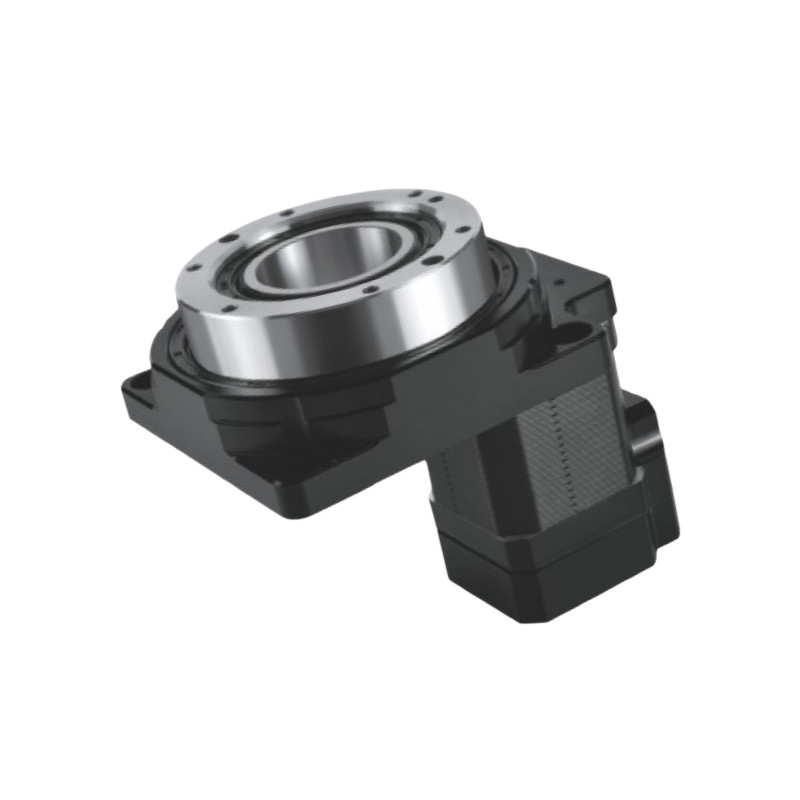

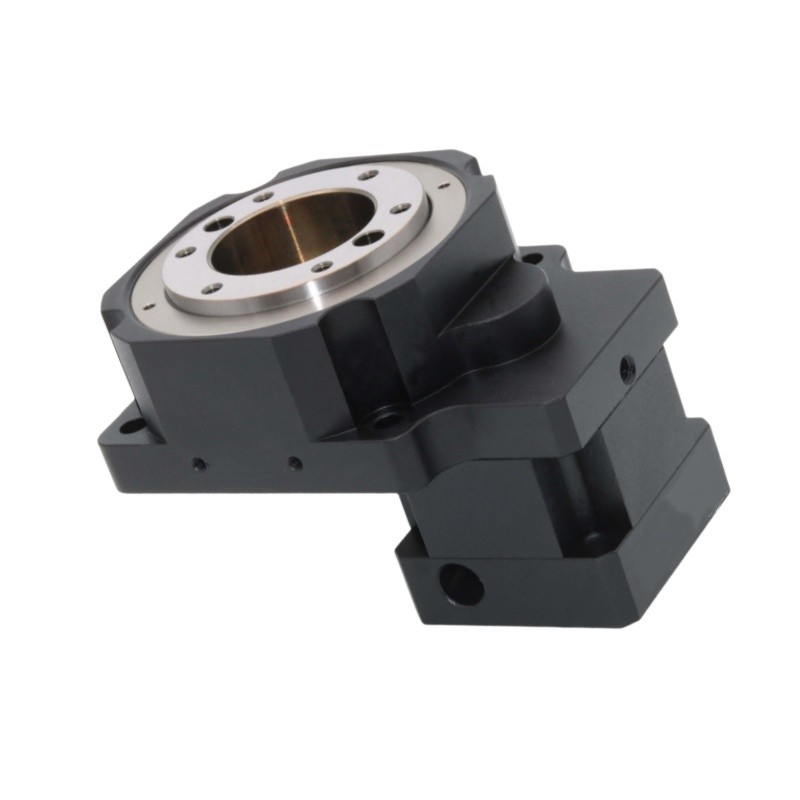

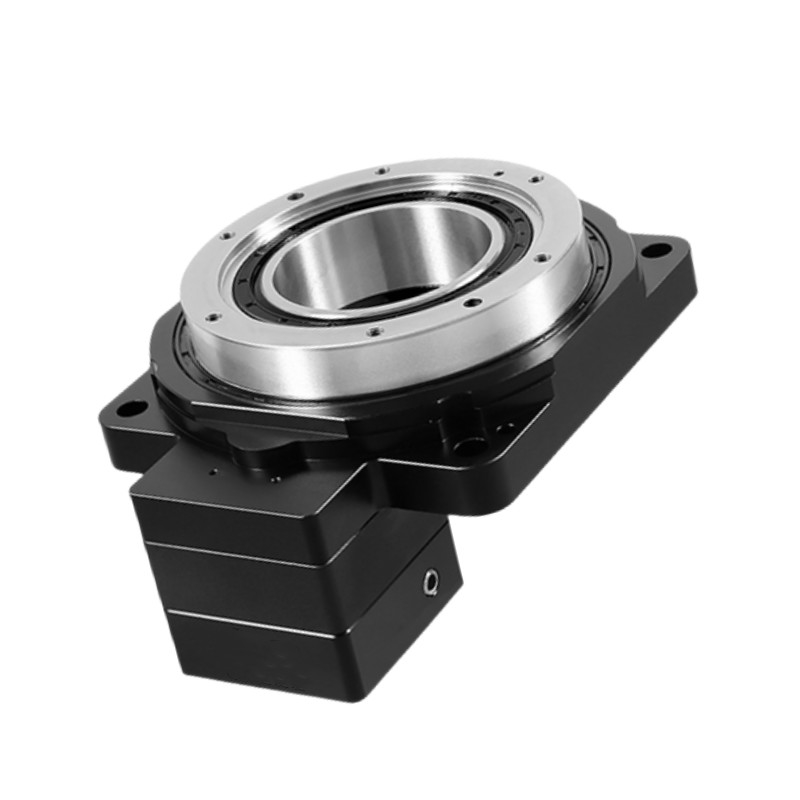

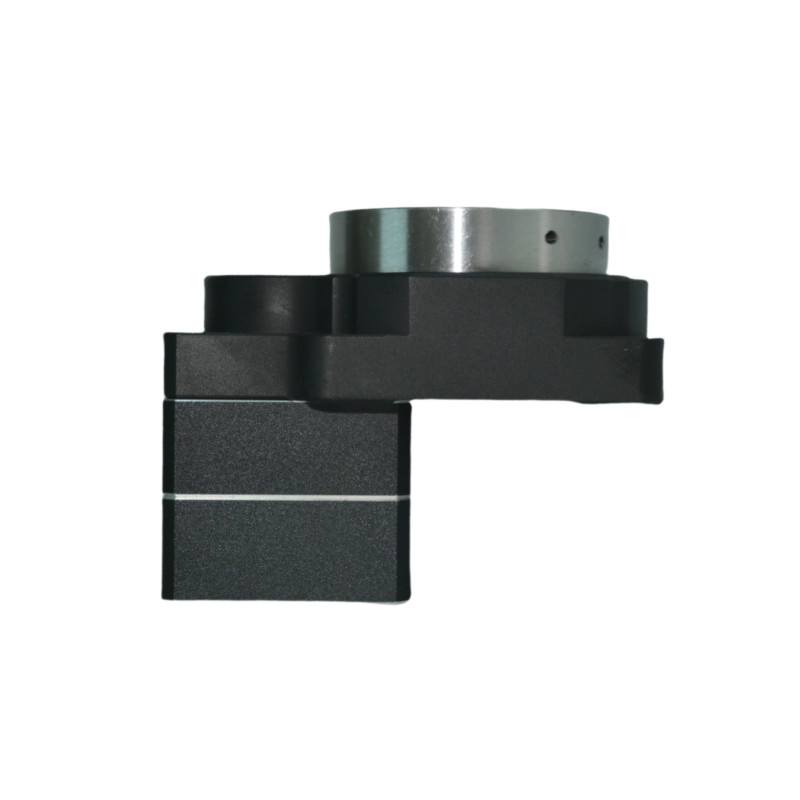

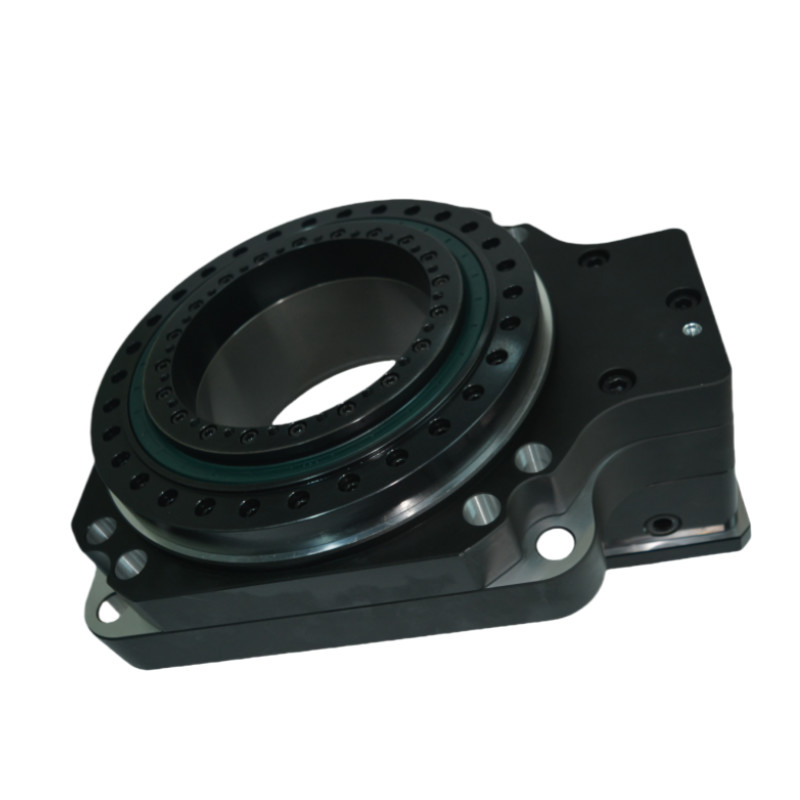

سری HRG 85میز چرخنده توخالی

پلتفرم چرخش توخالی یک محصول انقلابی است که برای کاربردهای مختلف حرکت چرخش طراحی شده است.سفتیاین محصول یک پیشرفت در مکانیسم های حرکت چرخش را نشان می دهد، به دست آوردن تعادل بین این عناصر با دقت موقعیت مجدد ≤5 ثانیه قوس.آن را به راحتی موتورها را جا می دهد و ظرفیت بار پایدار فراهم می کند، سازگار با موتورهای servo AC یا موتورهای مرحله ای برای تقسیم زاویه ای دلخواه.این نه تنها توانایی های کنترل عددی را که تقسیم کننده های سنتی نمی توانند به دست آورند، بلکه دقت موقعیت مکانی قابل مقایسه با موتورهای DD را نیز ارائه می دهداین به طور قابل توجهی هزینه ها را کاهش می دهد و مزایای غیر منتظره ای را به ارمغان می آورد.

ویژگی ها

دقيقيت بازگردي مکانيکي بالا

پلت فرم چرخش توخالی از یک روش کاهش چرخ دنده تک مرحله ای برای افزایش گشتاور خروجی استفاده می کند. درجه دقت چرخ دنده کمتر از سطح 5 است.ترکیب شده با مکانیسم تنظیم انعطاف پذیر که با تغییر فاصله مرکزی بین دو دنده واکنش را کنترل می کنداین طراحی منجر به حداقل واکنش منفی می شود، به دست آوردن دقت موقعیت مجدد کمتر از 5 ثانیه قوس.

سفتی بالا

پلتفرم چرخش توسط مجموعه ای از لگن های رولر متقاطع دقیق پشتیبانی می شودو قطر آن ها کمی بزرگتر از ابعاد مسیر بین حلقه های داخلی و خارجی است.. این پیکربندی باعث ایجاد بار مقدماتی بین حلقه های داخلی و خارجی و رول ها می شود. در نتیجه، پلت فرم چرخش سرو می تواند به نیروهای مختلف گشتاور، از جمله شعاعی، محوری،و لحظات تحول کننده، ارائه سفتی که بیش از ده برابر از لاغرهای سنتی است.

دقت چرخش بالا

پس از مونتاژ، پلت فرم چرخش سرو در قطر بیرونی و چهره انتهای دیسک چرخش دوباره زمین می گیرد.با استفاده از حلقه های رول متقاطع به عنوان مرکز چرخش (درجه استاندارد دقیق چرخش است). این تضمین می کند که همبستگی و موازی پذیری دیسک چرخش.

پیکربندی موتور انعطاف پذیر

پلت فرم چرخش توخالی اجازه می دهد تا برای تغییرات انعطاف پذیر اندازه رابط از طریق فلنج های سفارشی و سوراخ های گره ورودی، آن را مناسب برای اتصال هر نوع از موتورهای servo یا موتورهای گام.

مدل

مشخصات

قطر حفره

نسبت

(ملی متر)

HRG85-05K
HRG85-10K

پارامتر عملکرد

HRG85-05K
پشتیبانی از پلتفرم خروجی	در حالی که در این حالت،	سرعت خروجی مجاز	200 دور در دقیقه	بی وقفه چرخش	1203x10-6 kg.m2
حرکت تغییر	360° ((گردش در هر زاویه ای)	دقت موقعیت مجدد	±15 ثانیه قوس	دقت موقعیت	≤30 ثانیه قوس
موتور تطبیقی ((سطح)	Φ14-Φ50-Φ70-M4	بار محوری مجاز	500N	روغن	روغن مصنوعی
نسبت کاهش	5	بار شعاعی مجاز	250N	دمای عملیاتی	-10°C تا 90°C
چرخش خروجی نامی	18NM	موازی پلت فرم خروجی	0.02 میلی متر	زندگی خدمت	20000 ساعت
حداکثر تورم شتاب	32NM	روان شدن سطح پلتفرم خروجی	0.01 میلی متر	سطح تولید	IP65
چرخش توقف اضطراری	54NM	خروجی خارج از دایره پلتفرم خروجی	0.01 میلی متر	سطح سر و صدا	≤65dB
HRG85-10K
پشتیبانی از پلتفرم خروجی	در حالی که در این حالت،	سرعت خروجی مجاز	200 دور در دقیقه	بی وقفه چرخش	1203x10-6 kg.m2
حرکت تغییر	360° ((گردش در هر زاویه ای)	دقت موقعیت مجدد	±15 ثانیه قوس	دقت موقعیت	≤30 ثانیه قوس
موتور تطبیقی ((سطح)	Φ14-Φ50-Φ70-M4	بار محوری مجاز	500N	روغن	روغن مصنوعی
نسبت کاهش	10	بار شعاعی مجاز	250N	دمای عملیاتی	-10°C تا 90°C
چرخش خروجی نامی	14NM	موازی پلت فرم خروجی	0.02 میلی متر	زندگی خدمت	20000 ساعت
حداکثر تورم شتاب	25.2NM	روان شدن سطح پلتفرم خروجی	0.01 میلی متر	سطح تولید	IP65
چرخش توقف اضطراری	42NM	خروجی خارج از دایره پلتفرم خروجی	0.01 میلی متر	سطح سر و صدا	≤65dB
