Name: کم سر و صدا تورک بالا دقت خال روتاری میز 35mm خال قطر خال روتاری گیربکس اکتواتور
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: سری HRG
Availability: InStock

خونه > محصولات > میز چرخنده توخالی >

کم سر و صدا تورک بالا دقت خال روتاری میز 35mm خال قطر خال روتاری گیربکس اکتواتور

میز چرخشی سوراخ 35 میلی متری,میز چرخشی خالی با گشت و گذار بالا,جدول چرخشی حفره ای دقیق

High Torque Hollow Rotary Table

Precision Hollow Rotary Table

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

سری HRG

با ما تماس بگیرید

درخواست نقل قول

کم سر و صدا تورک بالا دقت خال روتاری میز 35mm خال قطر خال روتاری گیربکس اکتواتور

جزئیات محصول

محصول:

میز روتاری توخالی HRG 110

پشتیبانی از پلتفرم خروجی:

بلبرینگ غلتکی متقاطع

Shift Motion:

360 درجه (چرخش در هر زاویه)

موتور منطبق (اندازه):

Φ14-Φ50-Φ70-M4

نرخ کاهش:

5، 10

گشتاور خروجی نامی:

35 نانومتر

حداکثر گشتاور شتاب:

70 نیوتن متر

گشتاور توقف اضطراری:

105 نیوتن متر

دمای کار:

-10℃~90℃

سطح تولید:

IP65

سطح نویز:

≤65dB

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

مورد مذاکره قرار گیرد

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا

بهترین قیمت رو بدست بیار

پلتفرم چرخشی توخالی با دقت بالا با جعبه گیربکس سیاره ای برای بار سنگین میز چرخشی کاهش سیاره ای

بهترین قیمت رو بدست بیار

میز چرخشی کاهش گران بار سیاره ای برای مرحله چرخشی حفره ای سنگین

بهترین قیمت رو بدست بیار

پلتفرم چرخش توخالی با دقت بالا برای بار سنگین میز چرخش کاهش سیاره ای

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

سری HRG 110میز چرخنده توخالی

پلت فرم چرخش توخالی یک دستگاه مکانیکی پیشرفته است که برای برنامه های دقیق چرخش طراحی شده است. این طراحی توخالی منحصر به فرد است که اجازه می دهد تا مسیرهای کابل ها و لوله ها به راحتی هدایت شوند.افزایش قابلیت های گوناگون آن در تنظیمات مختلف.

ویژگی های کلیدی

دقت بالا:

به دقت تکرار موقعیت مکانی کمتر از 5 ثانیه قوس می رسد و عملکرد قابل اعتماد را در کاربردهای سخت تضمین می کند.

سفتی بالا:

پشتیبانی شده توسط ولگرد های قطبی دقیق ، این پلتفرم می تواند به نیروهای شعاعی ، محوری و سرنگون کننده قابل توجهی مقاومت کند و بیش از ده برابر سفتی ولگرد های سنتی را فراهم کند.

سازگاری موتور انعطاف پذیر:

به راحتی قابل تنظیم برای پذیرش مارک ها و انواع مختلف موتورها، از جمله موتورهای servo و stepper، از طریق فلنج های سفارشی و شاخه های ورودی.

خروجی گشتاور کارآمد:

از یک مکانیسم کاهش چرخ دنده ای تک مرحله ای برای افزایش گشتاور خروجی استفاده می کند، با چرخ دنده هایی که برای دقت کمتر از سطح 5 هستند.

بارگذاری راحت:

سطح پلتفرم اجازه می دهد تا قطعات کار را به طور مستقیم قفل کند، روند بارگذاری را ساده کند و بهره وری عملیاتی را افزایش دهد.

کار به آرامی:

طراحی شده برای چرخش پایدار و صاف، تضمین موقعیت سریع و ارتعاش حداقل در طول کار.

ساخت و ساز محکم:

ساخته شده برای تحمل انواع فشارهای عملیاتی در حالی که عملکرد بالا را حفظ می کند، که آن را برای کاربردهای صنعتی و اتوماسیون مناسب می کند.

پلت فرم چرخش حفره ای برای کاربردهایی که نیاز به دقت بالا، انعطاف پذیری و پایداری دارند، ایده آل است و آن را به یک دارایی ارزشمند در صنایع رباتیک، تولید و اتوماسیون تبدیل می کند.

مدل

مشخصات

قطر حفره

نسبت

(ملی متر)

HRG110-05K
HRG110-10K

110

پارامتر عملکرد

HRG110-05/10K
پشتیبانی از پلتفرم خروجی	در حالی که در این حالت،	سرعت خروجی مجاز	200 دور در دقیقه	بی وقفه چرخش	1483x10-6 kg.m2
حرکت تغییر	360° ((گردش در هر زاویه ای)	دقت موقعیت مجدد	±15 ثانیه قوس	دقت موقعیت	≤30 ثانیه قوس
موتور تطبیقی ((سطح)	Φ14-Φ50-Φ70-M4	بار محوری مجاز	2000N	روغن	روغن مصنوعی
نسبت کاهش	5، 10	بار شعاعی مجاز	1200N	دمای عملیاتی	-10°C تا 90°C
چرخش خروجی نامی	35NM	موازی پلت فرم خروجی	0.02 میلی متر	زندگی خدمت	20000 ساعت
حداکثر تورم شتاب	70NM	روان شدن سطح پلتفرم خروجی	0.01 میلی متر	سطح تولید	IP65
چرخش توقف اضطراری	105NM	خروجی خارج از دایره پلتفرم خروجی	0.01 میلی متر	سطح سر و صدا	≤65dB

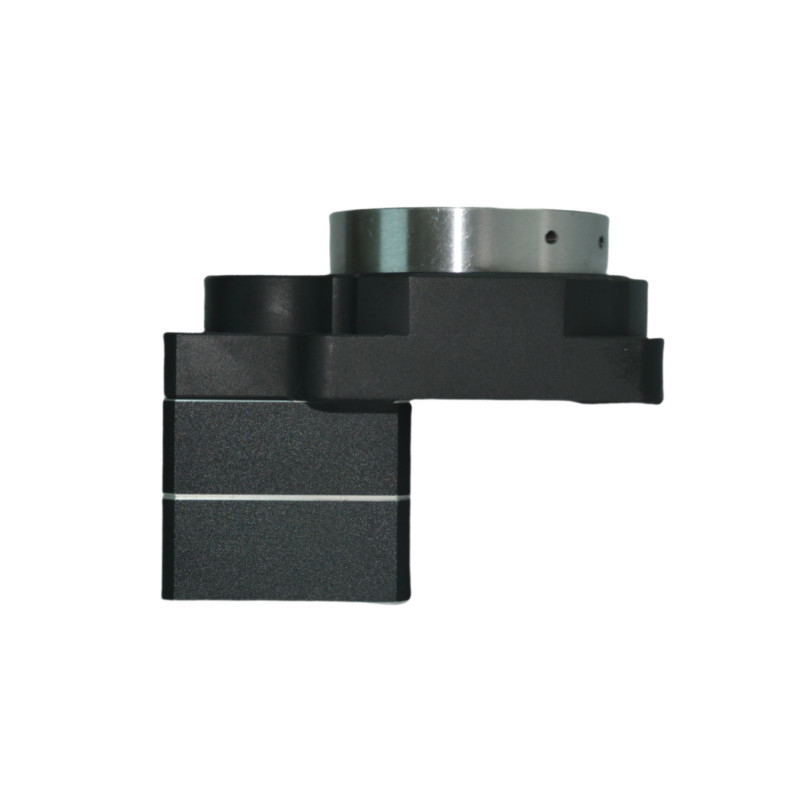

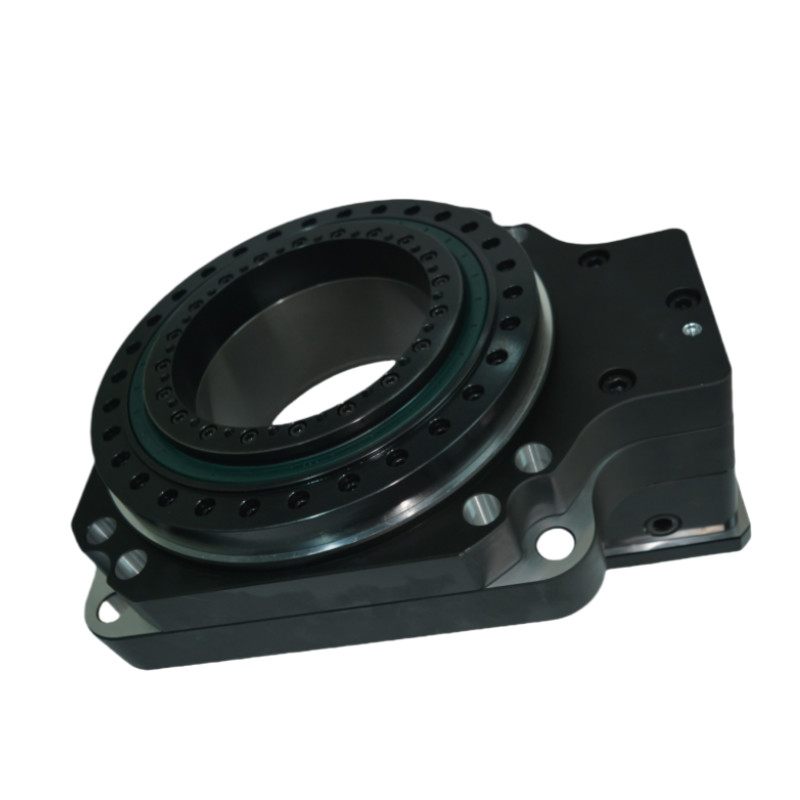

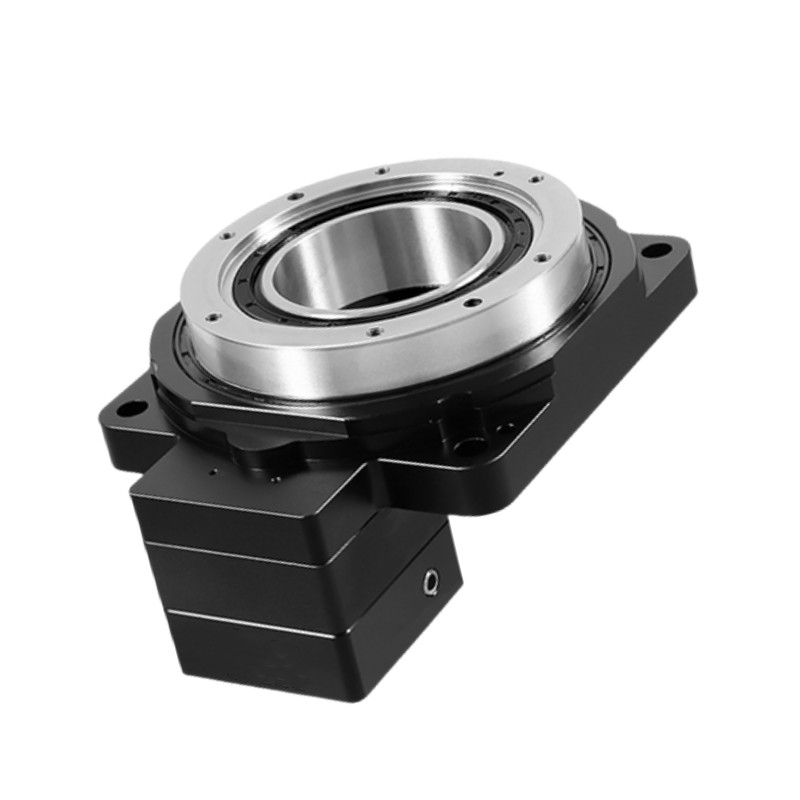

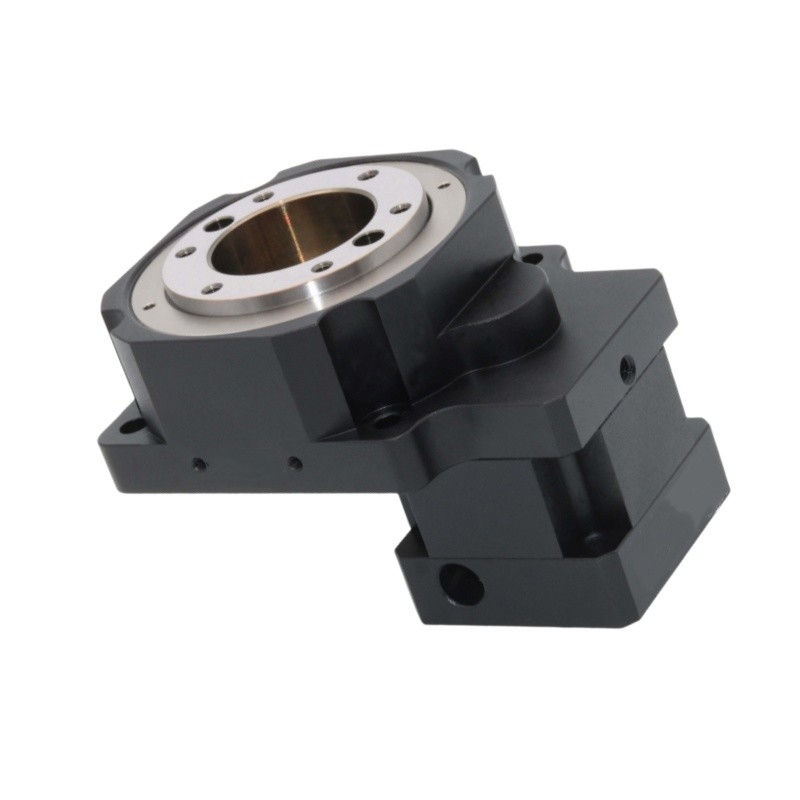

تصاویر دقیق

نقشه ها

کم سر و صدا تورک بالا دقت خال روتاری میز 35mm خال قطر خال روتاری گیربکس اکتواتور 5

دستورالعمل نصب برای میز چرخشی توخالی

بسته بندی و حمل

کم سر و صدا تورک بالا دقت خال روتاری میز 35mm خال قطر خال روتاری گیربکس اکتواتور 7
