Name: تورک بالا دقیق میز چرخشی پوکی دقیق بالا پوکی چرخش جعبه گیربکس کنترلر
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: سری HRG
Availability: InStock

خونه > محصولات > میز چرخنده توخالی >

تورک بالا دقیق میز چرخشی پوکی دقیق بالا پوکی چرخش جعبه گیربکس کنترلر

جدول چرخشی حفره ای با دقت بالا,میز چرخشی خالی با گشت و گذار بالا,اکتیواتور دنده ی چرخدار دقیق

High Torque Hollow Rotary Table

Precision Hollow Rotary Gearbox Actuator

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

سری HRG

با ما تماس بگیرید

درخواست نقل قول

تورک بالا دقیق میز چرخشی پوکی دقیق بالا پوکی چرخش جعبه گیربکس کنترلر

جزئیات محصول

محصول:

میز روتاری توخالی HRG 130

پشتیبانی از پلتفرم خروجی:

بلبرینگ غلتکی متقاطع

Shift Motion:

360 درجه (چرخش در هر زاویه)

موتور منطبق (اندازه):

Φ14-Φ50-Φ70-M4

نرخ کاهش:

6، 10، 18

گشتاور خروجی نامی:

43 نیوتن متر

حداکثر گشتاور شتاب:

77.4 نیوتن متر

گشتاور توقف اضطراری:

129 نیوتن متر

دمای کار:

-10℃~90℃

سطح تولید:

IP65

سطح نویز:

≤65dB

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

مورد مذاکره قرار گیرد

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا

بهترین قیمت رو بدست بیار

پلتفرم چرخشی توخالی با دقت بالا با جعبه گیربکس سیاره ای برای بار سنگین میز چرخشی کاهش سیاره ای

بهترین قیمت رو بدست بیار

میز چرخشی کاهش گران بار سیاره ای برای مرحله چرخشی حفره ای سنگین

بهترین قیمت رو بدست بیار

پلتفرم چرخش توخالی با دقت بالا برای بار سنگین میز چرخش کاهش سیاره ای

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

سری HRG 130میز چرخنده توخالی

پلت فرم چرخش توخالی یک دستگاه مکانیکی پیشرفته است که برای برنامه های دقیق چرخش طراحی شده است. این طراحی توخالی منحصر به فرد است که اجازه می دهد تا مسیرهای کابل ها و لوله ها به راحتی هدایت شوند.افزایش قابلیت های گوناگون آن در تنظیمات مختلف.

ویژگی های کلیدی

دقت بالا:

به دقت تکرار موقعیت مکانی کمتر از 5 ثانیه قوس می رسد و عملکرد قابل اعتماد را در کاربردهای سخت تضمین می کند.

سفتی بالا:

پشتیبانی شده توسط ولگرد های قطبی دقیق ، این پلتفرم می تواند به نیروهای شعاعی ، محوری و سرنگون کننده قابل توجهی مقاومت کند و بیش از ده برابر سفتی ولگرد های سنتی را فراهم کند.

سازگاری موتور انعطاف پذیر:

به راحتی قابل تنظیم برای پذیرش مارک ها و انواع مختلف موتورها، از جمله موتورهای servo و stepper، از طریق فلنج های سفارشی و شاخه های ورودی.

خروجی گشتاور کارآمد:

از یک مکانیسم کاهش چرخ دنده ای تک مرحله ای برای افزایش گشتاور خروجی استفاده می کند، با چرخ دنده هایی که برای دقت کمتر از سطح 5 هستند.

بارگذاری راحت:

سطح پلتفرم اجازه می دهد تا قطعات کار را به طور مستقیم قفل کند، روند بارگذاری را ساده کند و بهره وری عملیاتی را افزایش دهد.

کار به آرامی:

طراحی شده برای چرخش پایدار و صاف، تضمین موقعیت سریع و ارتعاش حداقل در طول کار.

ساخت و ساز محکم:

ساخته شده برای تحمل انواع فشارهای عملیاتی در حالی که عملکرد بالا را حفظ می کند، که آن را برای کاربردهای صنعتی و اتوماسیون مناسب می کند.

پلت فرم چرخش حفره ای برای کاربردهایی که نیاز به دقت بالا، انعطاف پذیری و پایداری دارند، ایده آل است و آن را به یک دارایی ارزشمند در صنایع رباتیک، تولید و اتوماسیون تبدیل می کند.

مدل

مشخصات

قطر حفره

نسبت

(ملی متر)

HRG130-06K
HRG130-10K

HRG130-18K

130

پارامتر عملکرد

HRG130-06/10/18K
پشتیبانی از پلتفرم خروجی	در حالی که در این حالت،			سرعت خروجی مجاز	200 دور در دقیقه	بی وقفه چرخش	2772x10-6 kg.m2
حرکت تغییر	360° ((گردش در هر زاویه ای)			دقت موقعیت مجدد	±15 ثانیه قوس	دقت موقعیت	≤30 ثانیه قوس
موتور تطبیقی ((سطح)	️			بار محوری مجاز	2000N	روغن	روغن مصنوعی
نسبت کاهش	18			بار شعاعی مجاز	1200N	دمای عملیاتی	۰-۱۰ درجه سانتیگراد تا ۹۰ درجه سانتیگراد
چرخش خروجی نامی	25NM			موازی پلت فرم خروجی	0.02 میلی متر	زندگی خدمت	20000 ساعت
حداکثر تورم شتاب	45NM			روان شدن سطح پلتفرم خروجی	0.01 میلی متر	سطح تولید	IP65
چرخش توقف اضطراری	75NM			خروجی خارج از دایره پلتفرم خروجی	0.01 میلی متر	سطح سر و صدا	≤65dB
HRG130-18K دستگاه تمام در یک با اتصال مستقیم
پشتیبانی از پلتفرم خروجی	در حالی که در این حالت،			سرعت خروجی مجاز	200 دور در دقیقه	بی وقفه چرخش	2772x10-6 kg.m2
حرکت تغییر	360° ((گردش در هر زاویه ای)			دقت موقعیت مجدد	±15 ثانیه قوس	دقت موقعیت	≤30 ثانیه قوس
موتور تطبیقی ((سطح)	Φ14-Φ50-Φ70-M4			بار محوری مجاز	2000N	روغن	روغن مصنوعی
نسبت کاهش	6	10	18	بار شعاعی مجاز	1200N	دمای عملیاتی	۰-۱۰ درجه سانتیگراد تا ۹۰ درجه سانتیگراد
چرخش خروجی نامی	43NM	34NM	25NM	موازی پلت فرم خروجی	0.02 میلی متر	زندگی خدمت	20000 ساعت
حداکثر تورم شتاب	77.4NM	61.2NM	45NM	روان شدن سطح پلتفرم خروجی	0.01 میلی متر	سطح تولید	IP65
چرخش توقف اضطراری	129NM	102NM	75NM	خروجی خارج از دایره پلتفرم خروجی	0.01 میلی متر	سطح سر و صدا	≤65dB

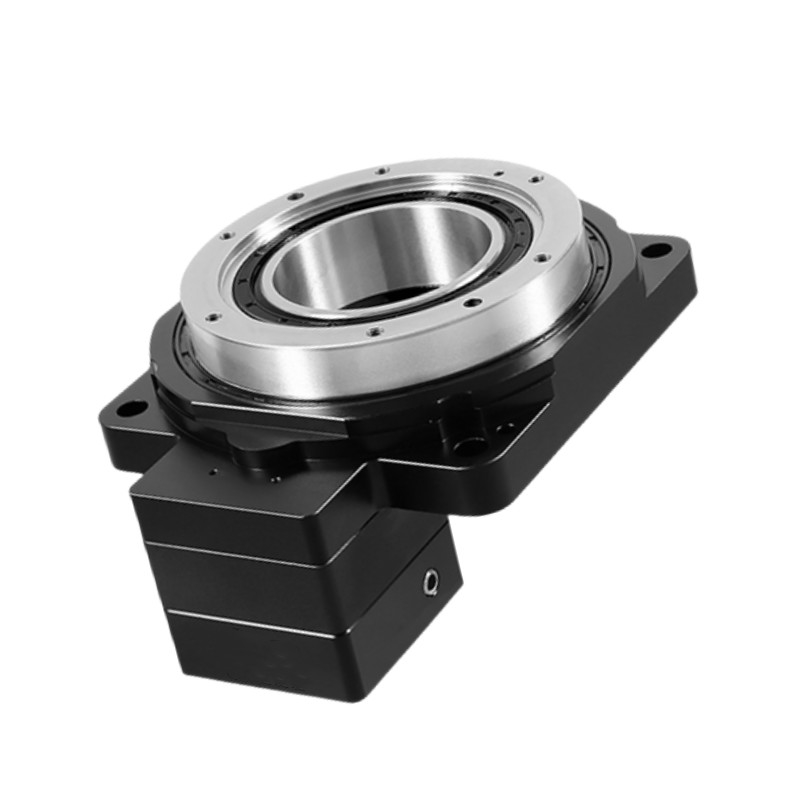

تصاویر دقیق

نقشه ها

تورک بالا دقیق میز چرخشی پوکی دقیق بالا پوکی چرخش جعبه گیربکس کنترلر 5

دستورالعمل نصب برای میز چرخشی توخالی

برنامه های کاربردی پلتفرم چرخش توخالی

رباتیک:

استفاده می شود در بازوهای رباتیک و دستکاری برای موقعیت دقیق و حرکت در وظایف مونتاژ و دستکاری مواد.

سیستم های اتوماسیون:

یکپارچه در خطوط تولید خودکار برای وظایف مانند مرتب سازی، بسته بندی و پالتیزاسیون، که در آن حرکت چرخش دقیق ضروری است.

ماشین آلات CNC:

استفاده شده در ماشین آلات CNC برای چرخش دقیق قطعات در هنگام فرش، حفاری و چرخش.

تجهیزات پزشکی:

در دستگاه های پزشکی مانند سیستم های تصویربرداری، روبات های جراحی و اتوماسیون آزمایشگاه برای موقعیت و حرکت دقیق استفاده می شود.

هوافضا و دفاع:

در شبیه سازهای پرواز، سیستم های رادار و UAV برای جهت گیری دقیق و ثبات استفاده می شود.

مخابرات:

در سیستم های موقعیت گیری آنتن برای اطمینان از تراز دقیق برای انتقال سیگنال بهینه استفاده می شود.

آزمایش و اندازه گیری:

یکپارچه در تجهیزات آزمایش برای چرخش نمونه ها یا اجزای برای ارزیابی عملکرد در شرایط مختلف.

سرگرمی و رسانه ها:

در دستگاه های دوربین و سیستم های روشنایی برای حرکت صاف و کنترل شده در تولید فیلم و رویدادهای زنده استفاده می شود.

تجهیزات صنعتی:

در کانویرها و سیستم های مرتب سازی استفاده می شود که حرکت چرخش برای رسیدگی موثر به مواد مورد نیاز است.

تحقیق و توسعه:

در آزمایشگاه ها و امکانات تحقیقاتی برای تنظیمات تجربی که نیاز به تنظیم دقیق زاویه دارند استفاده می شود.
