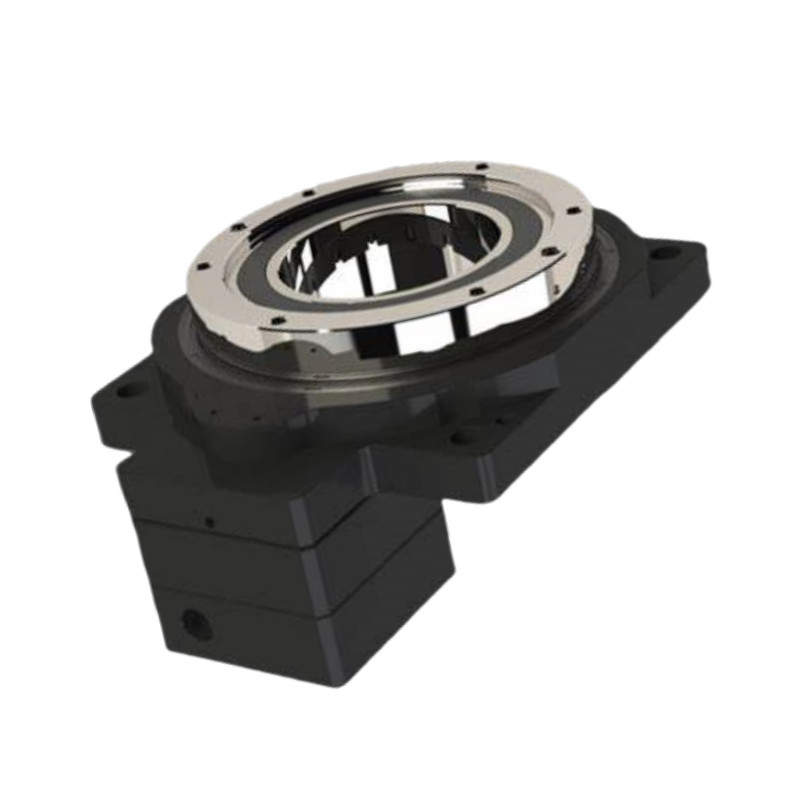

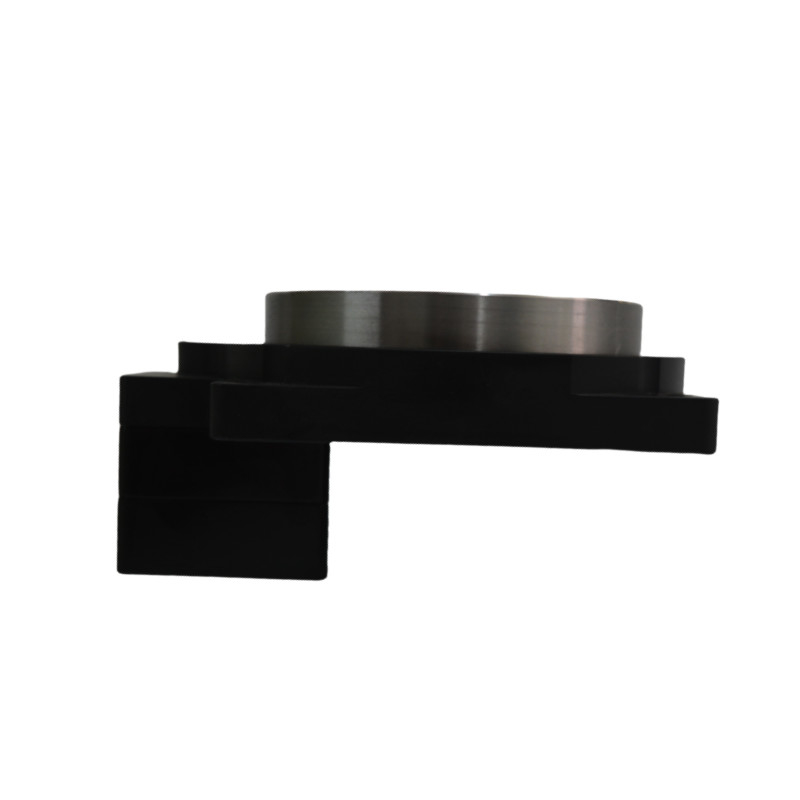

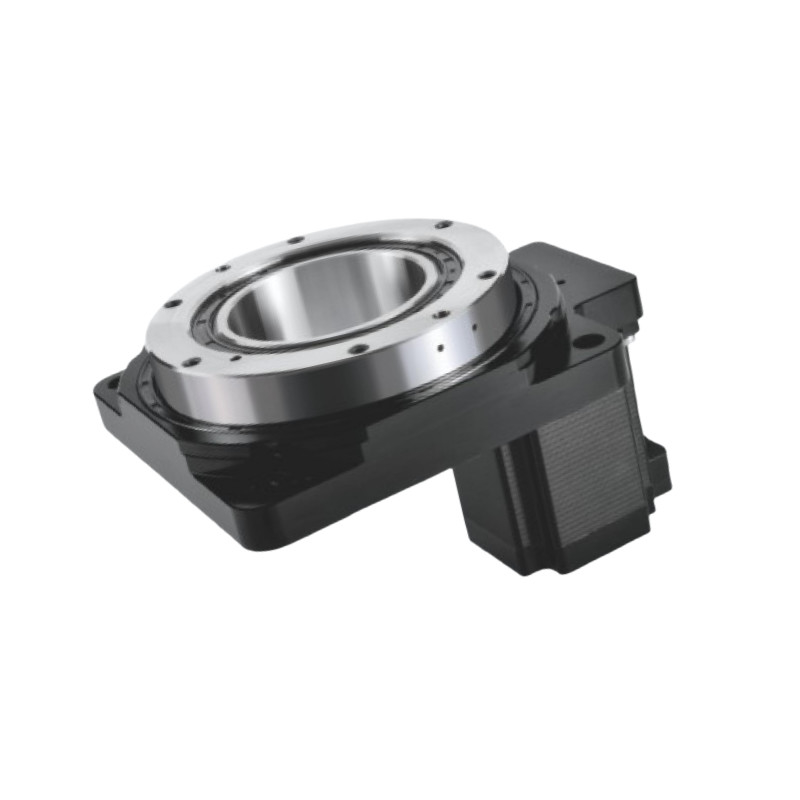

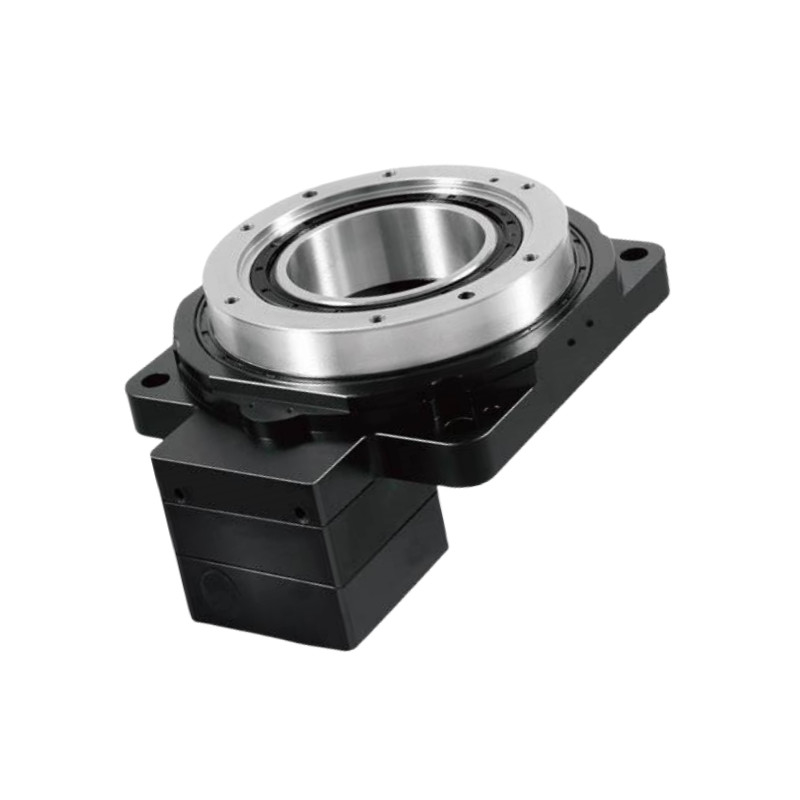

سری HRG 200میز چرخنده توخالی
پلت فرم چرخشی توخالی یک دستگاه مکانیکی است که برای ایجاد حرکت چرخشی دقیق در حالی که اجازه عبور کابل ها، لوله ها یا سایر اجزای آن از طریق مرکز آن را می دهد، طراحی شده است.این طراحی منحصر به فرد مزایای متعددی دارد، از جمله انعطاف پذیری و راحتی بیشتر در کاربردهای مختلف.
ساختار یک پلت فرم چرخنده توخالی
قاب پایه:
پشتيباني پايه اي که تمام اجزاي ديگر را در خود جای داده است.
دیسک چرخان:
بستر اصلی که در اطراف محور مرکزی می چرخد. این جایی است که قطعات کار نصب می شوند و معمولاً برای دقت بالا طراحی شده است.
مرکز Hollow:
باز کردن مرکزی که اجازه عبور کابل ها، لوله ها یا سایر اجزای را می دهد، امکان نصب تمیزتر و مسیر آسان تر را فراهم می کند.
نردبان های چرخدار متقاطع:
اسب های دقیق که از دیسک چرخش پشتیبانی می کنند. پیکربندی آنها باعث ظرفیت بارگذاری بالا و سفتی می شود و چرخش صاف را تضمین می کند.
مکانیسم راننده:
این شامل موتور (معمولاً یک موتور سرو یا مرحله ای) و دنده های مرتبط (مانند دنده های مارپیچی) است که چرخش و کنترل لازم را برای چرخش فراهم می کند.
مکانیسم تصفیه قابل تنظیم:
يک سيستم که اجازه ميده تا فاصله بين دنده ها به حداقل برسه و دقت موقعيت گيري رو بهبود بده
شفت ورودی و فلنج:
اجزای متصل کننده موتور به پلت فرم. رابط های سفارشی سازی شده امکان سازگاری با مارک ها و انواع مختلف موتور را فراهم می کنند.
رابط کنترل:
اجزای الکترونیکی یا سیستم هایی که عملکرد موتور را مدیریت می کنند و کنترل سرعت چرخش، جهت و موقعیت را فراهم می کنند.
نقاط نصب:
مکان هایی در پلت فرم برای قفل کردن قطعات یا وسایل کاری که ثبات را در طول کار تضمین می کنند.
پارامتر عملکرد
| HRG200-10K |
| پشتیبانی از پلتفرم خروجی |
در حالی که در این حالت، |
سرعت خروجی مجاز |
200 دور در دقیقه |
بی وقفه چرخش |
27169x10-6 kg.m2 |
| حرکت تغییر |
360° ((گردش در هر زاویه ای) |
دقت موقعیت مجدد |
±15 ثانیه قوس |
دقت موقعیت |
≤30 ثانیه قوس |
| موتور تطبیقی ((سطح) |
Φ19-Φ70-Φ90-M6 |
بار محوری مجاز |
4000N |
روغن |
روغن مصنوعی |
| نسبت کاهش |
10 |
بار شعاعی مجاز |
2500N |
دمای عملیاتی |
-10°C تا 90°C |
| چرخش خروجی نامی |
112NM |
موازی پلت فرم خروجی |
0.02 میلی متر |
زندگی خدمت |
20000 ساعت |
| حداکثر تورم شتاب |
201.6NM |
روان شدن سطح پلتفرم خروجی |
0.01 میلی متر |
سطح تولید |
IP65 |
| چرخش توقف اضطراری |
336NM |
خروجی خارج از دایره پلتفرم خروجی |
0.01 میلی متر |
سطح سر و صدا |
≤65dB |
| HRG200-18K |
| پشتیبانی از پلتفرم خروجی |
در حالی که در این حالت، |
سرعت خروجی مجاز |
200 دور در دقیقه |
بی وقفه چرخش |
27169x10-6 kg.m2 |
| حرکت تغییر |
360° ((گردش در هر زاویه ای) |
دقت موقعیت مجدد |
±15 ثانیه قوس |
دقت موقعیت |
≤30 ثانیه قوس |
| موتور تطبیقی ((سطح) |
Φ19-Φ70-Φ90-M6 |
بار محوری مجاز |
4000N |
روغن |
روغن مصنوعی |
| نسبت کاهش |
18 |
بار شعاعی مجاز |
2500N |
دمای عملیاتی |
-10°C تا 90°C |
| چرخش خروجی نامی |
85NM |
موازی پلت فرم خروجی |
0.02 میلی متر |
زندگی خدمت |
20000 ساعت |
| حداکثر تورم شتاب |
153NM |
روان شدن سطح پلتفرم خروجی |
0.01 میلی متر |
سطح تولید |
IP65 |
| چرخش توقف اضطراری |
680NM |
خروجی خارج از دایره پلتفرم خروجی |
0.01 میلی متر |
سطح سر و صدا |
≤65dB |
نقشه ها
دستورالعمل نصب برای میز چرخشی توخالی
برنامه های کاربردی پلتفرم چرخش توخالی
رباتیک:
استفاده می شود در بازوهای رباتیک و دستکاری برای موقعیت دقیق و حرکت در وظایف مونتاژ و دستکاری مواد.
سیستم های اتوماسیون:
یکپارچه در خطوط تولید خودکار برای وظایف مانند مرتب سازی، بسته بندی و پالتیزاسیون، که در آن حرکت چرخش دقیق ضروری است.
ماشین آلات CNC:
استفاده شده در ماشین آلات CNC برای چرخش دقیق قطعات در هنگام فرش، حفاری و چرخش.
تجهیزات پزشکی:
در دستگاه های پزشکی مانند سیستم های تصویربرداری، روبات های جراحی و اتوماسیون آزمایشگاه برای موقعیت و حرکت دقیق استفاده می شود.
هوافضا و دفاع:
در شبیه سازهای پرواز، سیستم های رادار و UAV برای جهت گیری دقیق و ثبات استفاده می شود.
مخابرات:
در سیستم های موقعیت گیری آنتن برای اطمینان از تراز دقیق برای انتقال سیگنال بهینه استفاده می شود.
آزمایش و اندازه گیری:
یکپارچه در تجهیزات آزمایش برای چرخش نمونه ها یا اجزای برای ارزیابی عملکرد در شرایط مختلف.
سرگرمی و رسانه ها:
در دستگاه های دوربین و سیستم های روشنایی برای حرکت صاف و کنترل شده در تولید فیلم و رویدادهای زنده استفاده می شود.
تجهیزات صنعتی:
در کانویرها و سیستم های مرتب سازی استفاده می شود که حرکت چرخش برای رسیدگی موثر به مواد مورد نیاز است.
تحقیق و توسعه:
در آزمایشگاه ها و امکانات تحقیقاتی برای تنظیمات تجربی که نیاز به تنظیم دقیق زاویه دارند استفاده می شود.
بسته بندی و حمل
