Name: تابلوی چرخشی حفره ای با بار سنگین
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: سری HRG
Availability: InStock

خونه > محصولات > میز چرخنده توخالی >

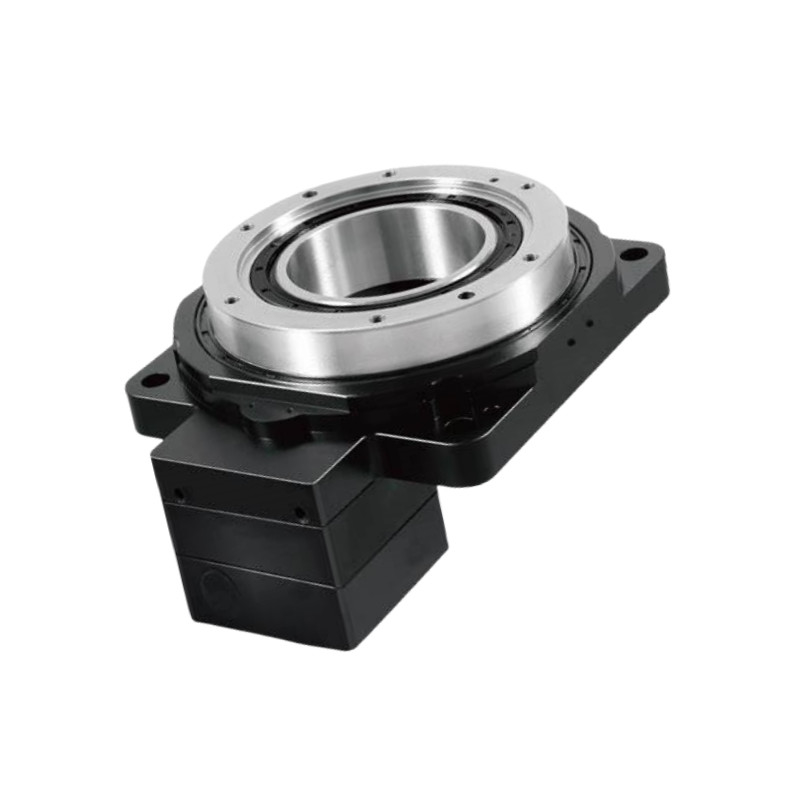

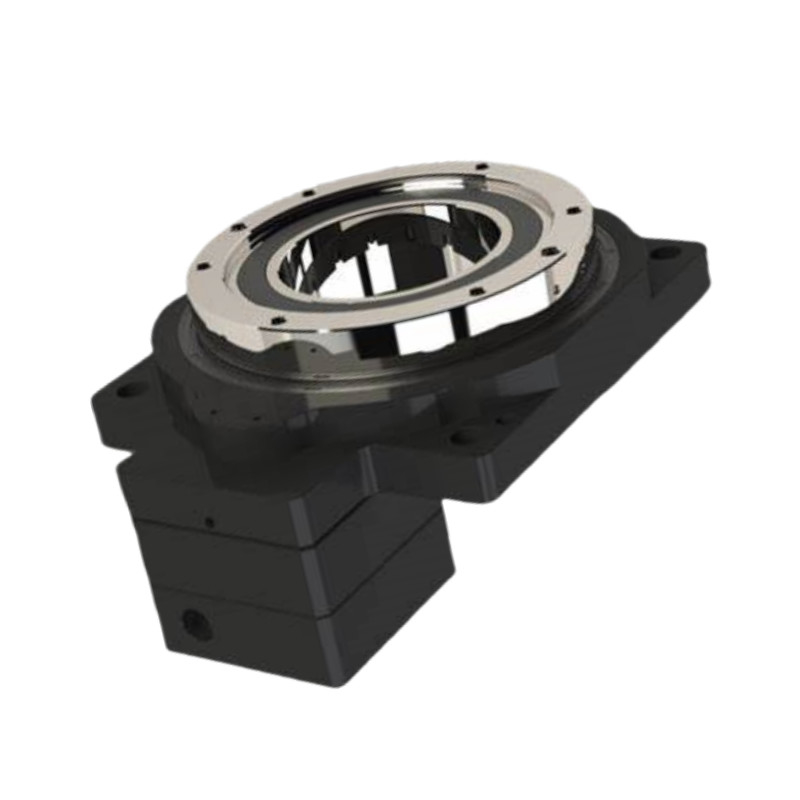

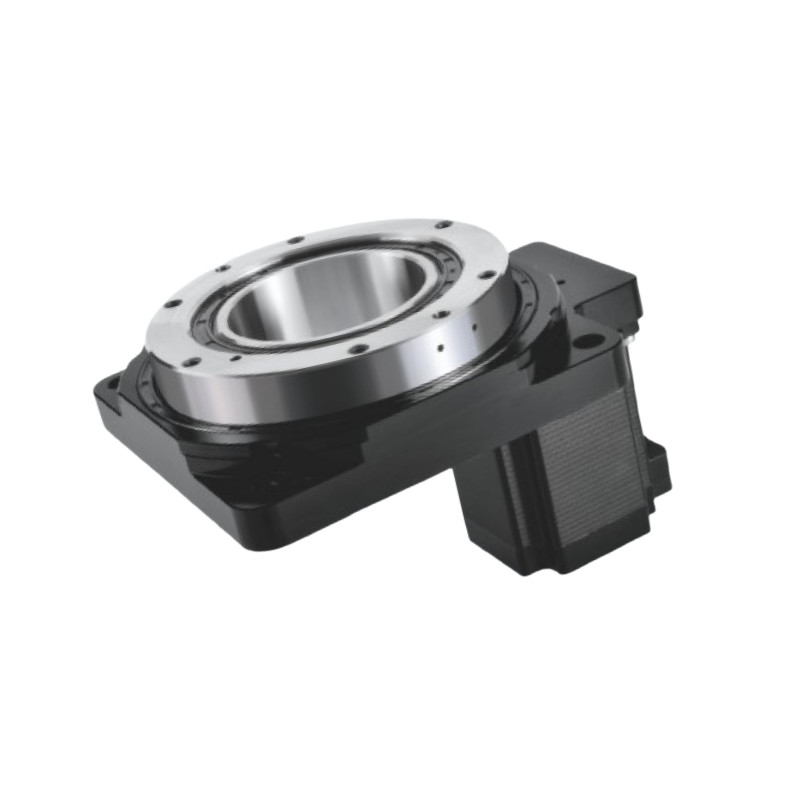

تابلوی چرخشی حفره ای با بار سنگین

اکتیواتور دنده ی چرخدار دقیق,جدول چرخشی حفره ای با دقت بالا,میز چرخش سوراخ بار سنگین

High Precision Hollow Rotary Table

Heavy Load Hollow Rotary Table

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

سری HRG

با ما تماس بگیرید

درخواست نقل قول

جزئیات محصول

محصول:

میز روتاری توخالی HRG 280

پشتیبانی از پلتفرم خروجی:

بلبرینگ غلتکی متقاطع

Shift Motion:

360 درجه (چرخش در هر زاویه)

موتور منطبق (اندازه):

Φ24-Φ110-Φ145-M8

نرخ کاهش:

گشتاور خروجی نامی:

120 نیوتن متر

حداکثر گشتاور شتاب:

240 نیوتن متر

گشتاور توقف اضطراری:

360Nm

دمای کار:

-10℃~90℃

سطح تولید:

IP65

سطح نویز:

≤65dB

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

مورد مذاکره قرار گیرد

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا

بهترین قیمت رو بدست بیار

پلتفرم چرخشی توخالی با دقت بالا با جعبه گیربکس سیاره ای برای بار سنگین میز چرخشی کاهش سیاره ای

بهترین قیمت رو بدست بیار

میز چرخشی کاهش گران بار سیاره ای برای مرحله چرخشی حفره ای سنگین

بهترین قیمت رو بدست بیار

پلتفرم چرخش توخالی با دقت بالا برای بار سنگین میز چرخش کاهش سیاره ای

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

سری HRG 280میز چرخنده توخالی

یک پلت فرم چرخشی توخالی یک دستگاه مکانیکی است که برای تسهیل حرکت چرخش دقیق طراحی شده است در حالی که دارای یک باز شدن مرکزی است که امکان عبور کابل ها، لوله ها یا سایر اجزای آن را فراهم می کند.این طراحی نوآورانه امکان ادغام کارآمد در سیستم های مختلف را فراهم می کند، کاهش هرج و مرج و بهبود عملکرد در کاربردهای مانند رباتیک، اتوماسیون و ماشینکاری CNC. این پلت فرم به طور معمول توسط حالی با کیفیت بالا پشتیبانی می شود،اجازه دادن به ظرفیت بارگذاری بالا، کمترین واکنش و دقت استثنایی در موقعیت گذاری. قابلیت انعطاف پذیری آن را برای طیف گسترده ای از صنایع که نیاز به حرکت چرخش قابل اعتماد و کنترل شده دارند مناسب می کند.

ویژگی های کلیدی

دقت بالا:

به دقت تکرار موقعیت مکانی کمتر از 5 ثانیه قوس می رسد و عملکرد قابل اعتماد را در کاربردهای سخت تضمین می کند.

سفتی بالا:

پشتیبانی شده توسط ولگرد های قطبی دقیق ، این پلتفرم می تواند به نیروهای شعاعی ، محوری و سرنگون کننده قابل توجهی مقاومت کند و بیش از ده برابر سفتی ولگرد های سنتی را فراهم کند.

سازگاری موتور انعطاف پذیر:

به راحتی قابل تنظیم برای پذیرش مارک ها و انواع مختلف موتورها، از جمله موتورهای servo و stepper، از طریق فلنج های سفارشی و شاخه های ورودی.

خروجی گشتاور کارآمد:

از یک مکانیسم کاهش چرخ دنده ای تک مرحله ای برای افزایش گشتاور خروجی استفاده می کند، با چرخ دنده هایی که برای دقت کمتر از سطح 5 هستند.

ساخت و ساز محکم:

ساخته شده برای تحمل انواع فشارهای عملیاتی در حالی که عملکرد بالا را حفظ می کند، که آن را برای کاربردهای صنعتی و اتوماسیون مناسب می کند.

مدل	مشخصات	قطر حفره	نسبت
مدل	(ملی متر)	(ملی متر)	نسبت
HRG280-10K	280	150	10

پارامتر عملکرد

HRG280-10K
پشتیبانی از پلتفرم خروجی	در حالی که در این حالت،	سرعت خروجی مجاز	200 دور در دقیقه	بی وقفه چرخش	361220x10-7 kg.m2
حرکت تغییر	360° ((گردش در هر زاویه ای)	دقت موقعیت مجدد	±15 ثانیه قوس	دقت موقعیت	≤30 ثانیه قوس
موتور تطبیقی ((سطح)	Φ24-Φ110-Φ145-M8	بار محوری مجاز	3000N	روغن	روغن مصنوعی
نسبت کاهش	10	بار شعاعی مجاز	2000N	دمای عملیاتی	۰-۱۰ درجه سانتیگراد تا ۹۰ درجه سانتیگراد
چرخش خروجی نامی	120NM	موازی پلت فرم خروجی	0.02 میلی متر	زندگی خدمت	20000 ساعت
حداکثر تورم شتاب	240NM	روان شدن سطح پلتفرم خروجی	0.01 میلی متر	سطح تولید	IP65
چرخش توقف اضطراری	360NM	خروجی خارج از دایره پلتفرم خروجی	0.01 میلی متر	سطح سر و صدا	≤65dB

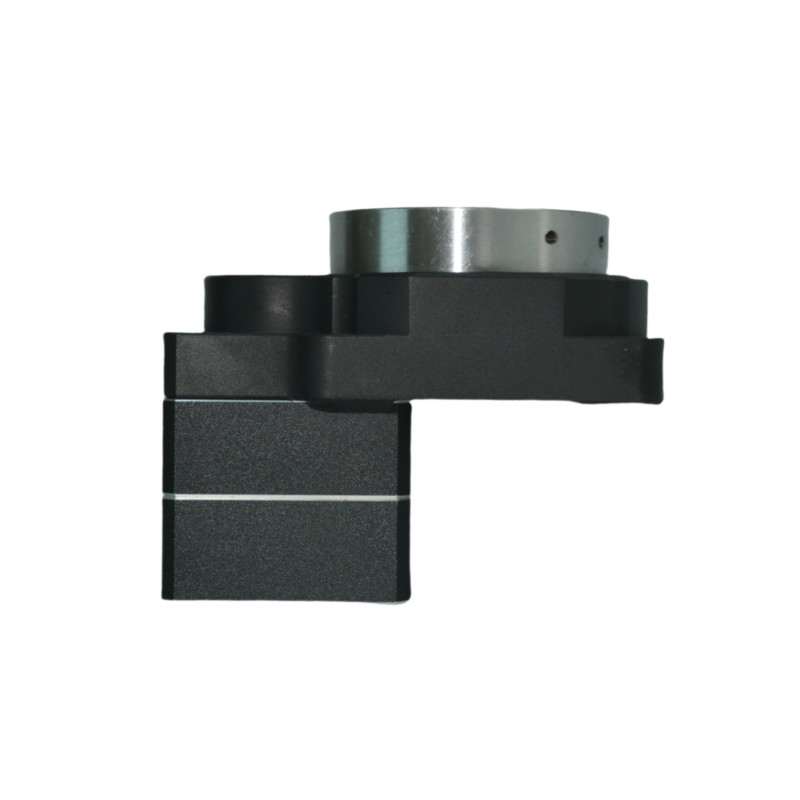

تصاویر دقیق

نقشه ها

تابلوی چرخشی حفره ای با بار سنگین 5

دستورالعمل نصب برای میز چرخشی توخالی

برنامه های کاربردی پلتفرم چرخش توخالی

رباتیک:

استفاده می شود در بازوهای رباتیک و دستکاری برای موقعیت دقیق و حرکت در وظایف مونتاژ و دستکاری مواد.

سیستم های اتوماسیون:

یکپارچه در خطوط تولید خودکار برای وظایف مانند مرتب سازی، بسته بندی و پالتیزاسیون، که در آن حرکت چرخش دقیق ضروری است.

ماشین آلات CNC:

استفاده شده در ماشین آلات CNC برای چرخش دقیق قطعات در هنگام فرش، حفاری و چرخش.

تجهیزات پزشکی:

در دستگاه های پزشکی مانند سیستم های تصویربرداری، روبات های جراحی و اتوماسیون آزمایشگاه برای موقعیت و حرکت دقیق استفاده می شود.

هوافضا و دفاع:

در شبیه سازهای پرواز، سیستم های رادار و UAV برای جهت گیری دقیق و ثبات استفاده می شود.

مخابرات:

در سیستم های موقعیت گیری آنتن برای اطمینان از تراز دقیق برای انتقال سیگنال بهینه استفاده می شود.

آزمایش و اندازه گیری:

یکپارچه در تجهیزات آزمایش برای چرخش نمونه ها یا اجزای برای ارزیابی عملکرد در شرایط مختلف.

سرگرمی و رسانه ها:

در دستگاه های دوربین و سیستم های روشنایی برای حرکت صاف و کنترل شده در تولید فیلم و رویدادهای زنده استفاده می شود.

تجهیزات صنعتی:

در کانویرها و سیستم های مرتب سازی استفاده می شود که حرکت چرخش برای رسیدگی موثر به مواد مورد نیاز است.

تحقیق و توسعه:

در آزمایشگاه ها و امکانات تحقیقاتی برای تنظیمات تجربی که نیاز به تنظیم دقیق زاویه دارند استفاده می شود.

بسته بندی و حمل

تابلوی چرخشی حفره ای با بار سنگین 7
