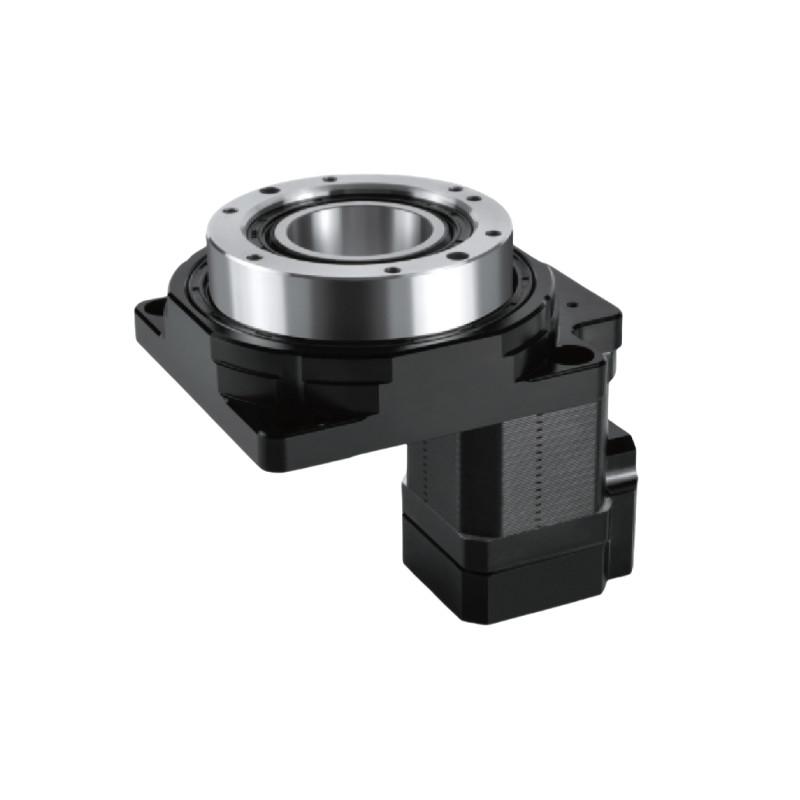

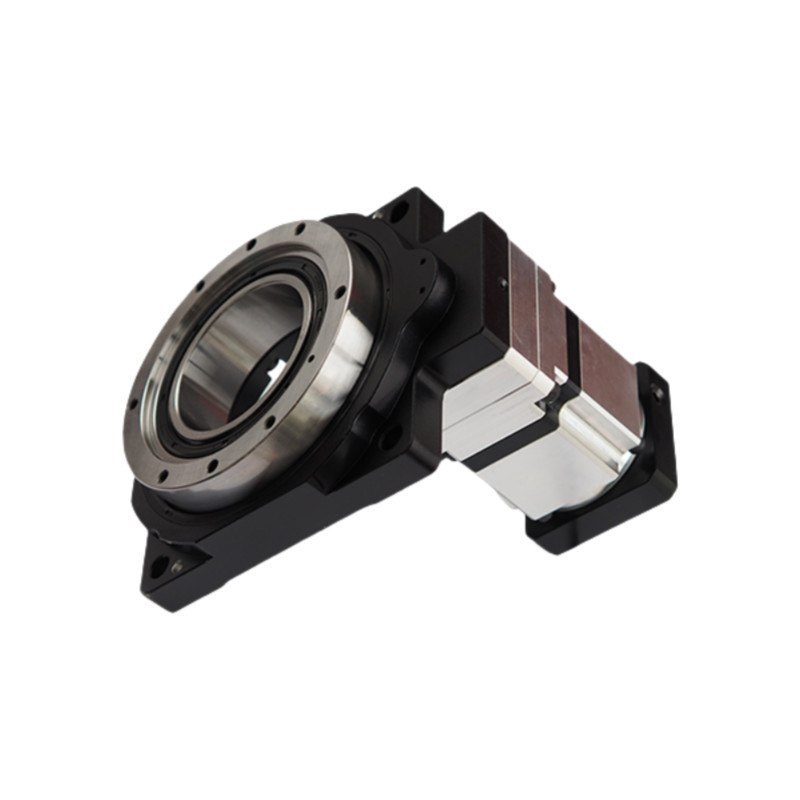

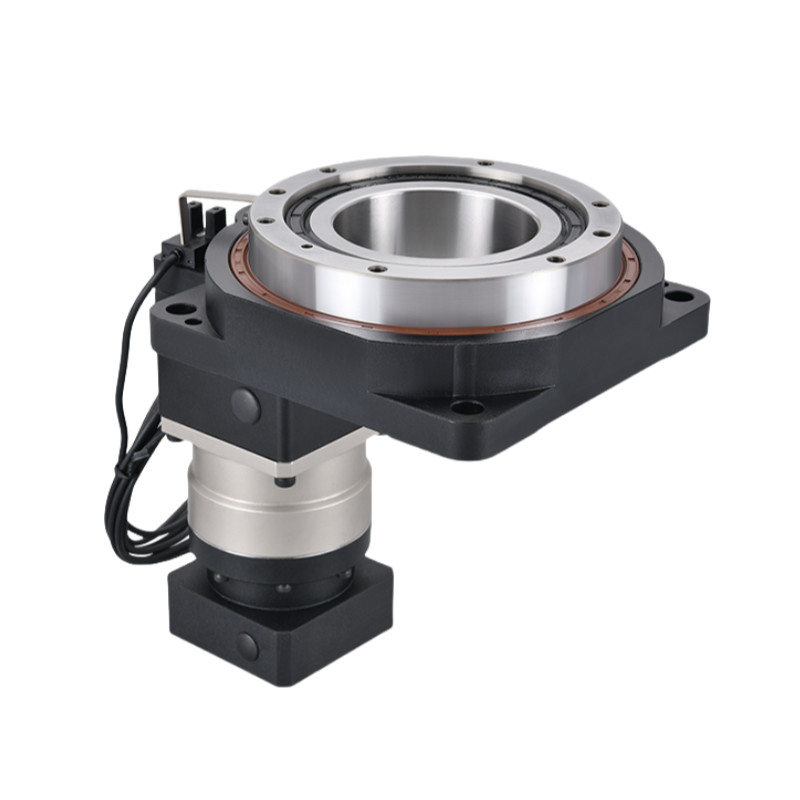

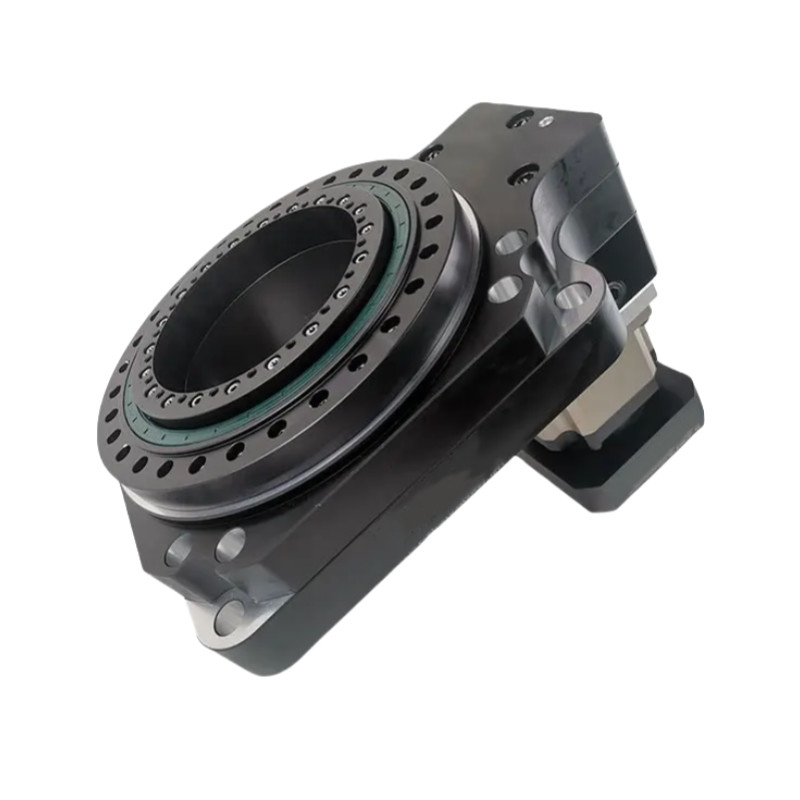

Name: جدول چرخشی حفره ای با دقت بالا، میز چرخش پلت فرم چرخش با گیربکس سیاره ای
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: دستگاه یکپارچه سیاره ای توخالی سری HRG
Availability: InStock

خونه > محصولات > میز چرخنده توخالی >

جدول چرخشی حفره ای با دقت بالا، میز چرخش پلت فرم چرخش با گیربکس سیاره ای

جعبه گیربکس سیاره ای میز چرخنده توخالی,جدول چرخشی حفره ای با دقت بالا,پلت فرم چرخش میز چرخش پوکی

High Precision Hollow Rotary Table

Rotating Platform Hollow Rotary Table

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

دستگاه یکپارچه سیاره ای توخالی سری HRG

با ما تماس بگیرید

درخواست نقل قول

جدول چرخشی حفره ای با دقت بالا، میز چرخش پلت فرم چرخش با گیربکس سیاره ای

جزئیات محصول

محصول:

دستگاه یکپارچه سیاره ای توخالی HRG-280A

پشتیبانی از پلتفرم خروجی:

بلبرینگ غلتکی متقاطع

Shift Motion:

360 درجه (چرخش در هر زاویه)

موتور منطبق (اندازه):

سروموتور 750-1.5KW

بار محوری مجاز:

7000 نیوتن متر

بار شعاعی مجاز:

3500 نیوتن متر

گشتاور خروجی نامی:

120 نیوتن متر

نرخ کاهش:

30، 50، 70، 100

سرعت خروجی مجاز:

250 دور در دقیقه

دمای کار:

-10℃~90℃

سطح تولید:

IP65

سطح نویز:

≤65dB

روان کننده:

گریس مصنوعی

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

مورد مذاکره قرار گیرد

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا

بهترین قیمت رو بدست بیار

پلتفرم چرخشی توخالی با دقت بالا با جعبه گیربکس سیاره ای برای بار سنگین میز چرخشی کاهش سیاره ای

بهترین قیمت رو بدست بیار

میز چرخشی کاهش گران بار سیاره ای برای مرحله چرخشی حفره ای سنگین

بهترین قیمت رو بدست بیار

پلتفرم چرخش توخالی با دقت بالا برای بار سنگین میز چرخش کاهش سیاره ای

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

سری HRG 280Aمیز چرخشی یکپارچه سیاره ای توخالی

پلت فرم چرخشی پوسته ای با گیربکس سیاره ای یک سیستم مکانیکی است که یک ساختار چرخش پوسته را با یک گیربکس سیاره ای برای حرکت دقیق ترکیب می کند.طراحی حفره ای اجازه می دهد تا مسیر آسان کابل ها یا مایعات، در حالی که جعبه گیربکس سیاره ای باعث ایجاد گشتاور بالا و کاهش واکنش می شود، حرکت چرخش صاف و دقیق را امکان پذیر می کند. این سیستم عامل ها به طور معمول در رباتیک، ماشین آلات CNC،و سیستم های خودکار.

اجزای کلیدی

پایه: پلتفرم محکم که کل مجموعه را پشتیبانی می کند.

پلتفرم چرخش: قسمتی که قطعه کار را نگه می دارد و می تواند در اطراف یک محور عمودی یا افقی چرخش کند.

مکانیسم راننده: این شامل موتورها (سرو یا مرحله ای) ، دنده ها و کمربندهایی است که چرخش و موقعیت را فراهم می کند.

سیستم فهرست بندی: این امکان موقعیت دقیق را فراهم می کند، اغلب با استفاده از پین ها یا باز کننده ها برای قفل کردن میز در زاویه های خاص.

سیستم کنترل: الکترونیک که حرکت را مدیریت می کند، از جمله کنترل کننده ها، سنسورها و رابط های کاربر برای برنامه نویسی.

اسکناس ها: اجازه می دهد تا چرخش صاف میز در حالی که به حداقل رساندن اصطکاک.

ویژگی های نصب: شکاف ها یا سوراخ ها برای اتصال وسایل یا ابزارها، اطمینان از نگه داشتن قطعه کار.

منبع برق: قدرت لازم برای مکانیسم ران و کنترل را فراهم می کند.

ویژگی های کلیدی

چرخش 360 درجه: امکان چرخش قطعه کار را برای ماشینکاری چند طرفه فراهم می کند.

کنترل دقیق: اغلب مجهز به خواننده های دیجیتال یا رمزگشایی برای موقعیت دقیق.

انعطاف پذیری: مناسب برای طیف گسترده ای از برنامه های کاربردی، از هندسه های ساده تا پیچیده.

مکانیسم قفل: قطعات کار را در طول کار محکم می کند تا ثبات را تضمین کند.

مدل	مدل	مدل	نسبت
مدل	میز چرخنده توخالی	کاهش دهنده سیاره ای	نسبت
HRG280A	HRG280	HA115	3، 5، 7، 10

پارامتر عملکرد

HRG280A
پشتیبانی از پلتفرم خروجی	در حالی که در این حالت،				سرعت خروجی مجاز	250 دور در دقیقه	بی وقفه چرخش	27619x10-6 kg.m2
حرکت تغییر	360° ((گردش در هر زاویه ای)				دقت موقعیت مجدد	±15 ثانیه قوس	دقت موقعیت	≤30 ثانیه قوس
موتور تطبیقی ((سطح)	750-1KW سرو موتور Φ14-Φ50-Φ70-M4				بار محوری مجاز	7000N	روغن	روغن مصنوعی
نسبت کاهش	30	50	70	100	بار شعاعی مجاز	۳۵۰۰N	دمای عملیاتی	-10°C تا 90°C
چرخش خروجی نامی	120NM				موازی پلت فرم خروجی	0.02 میلی متر	زندگی خدمت	20000 ساعت
حداکثر تورم شتاب	۲۱۶NM				روان شدن سطح پلتفرم خروجی	0.01 میلی متر	سطح تولید	IP65
چرخش توقف اضطراری	600NM				خروجی خارج از دایره پلتفرم خروجی	0.01 میلی متر	سطح سر و صدا	≤65dB
