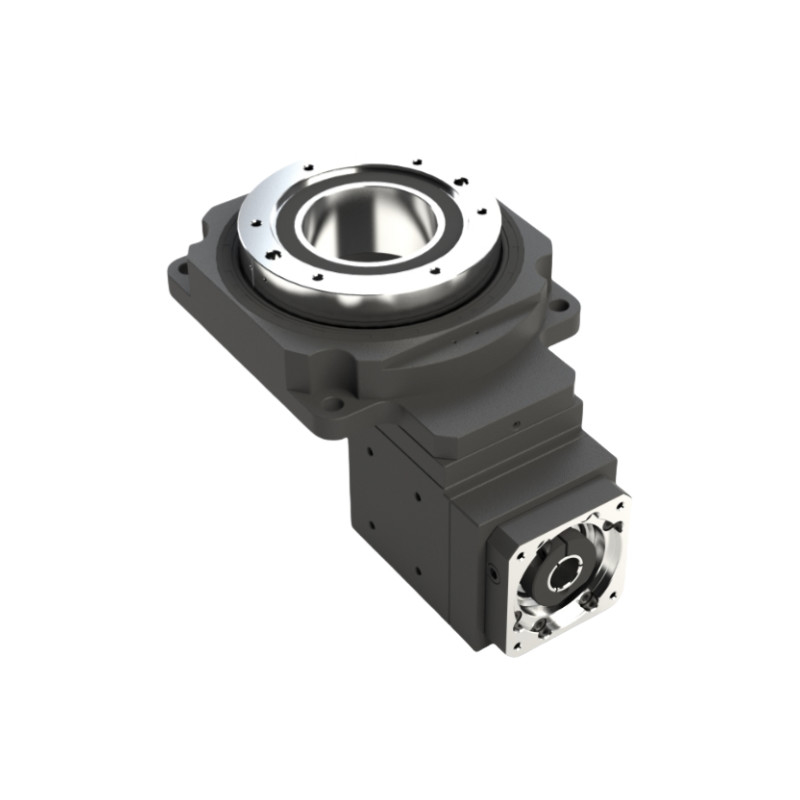

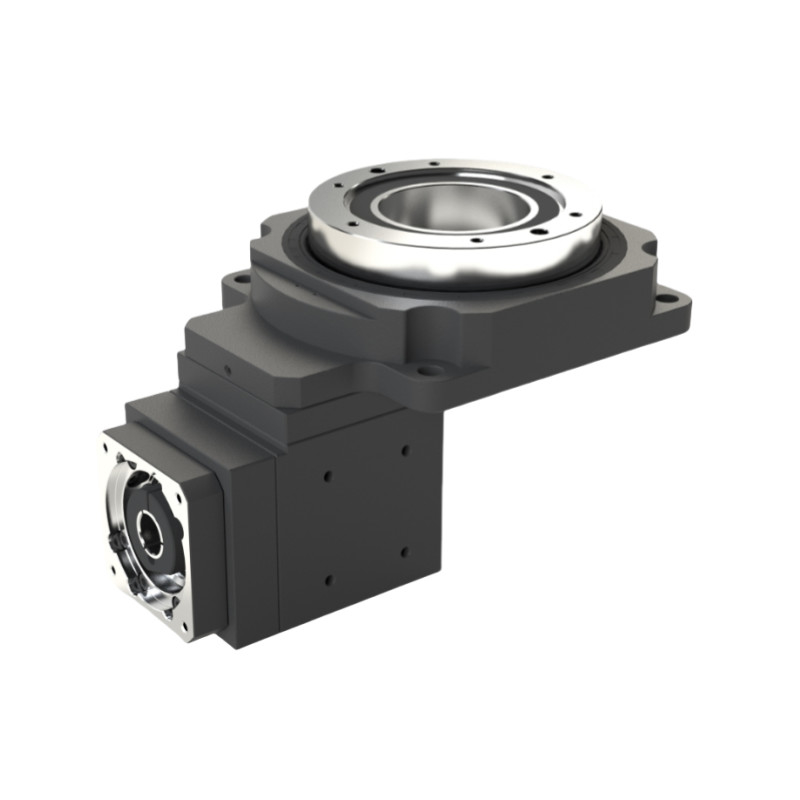

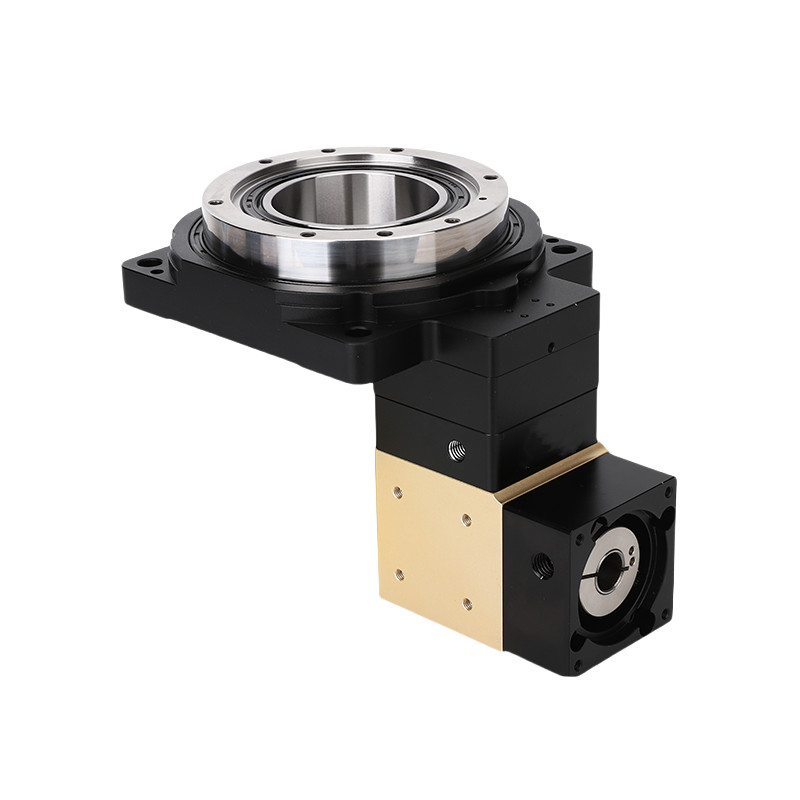

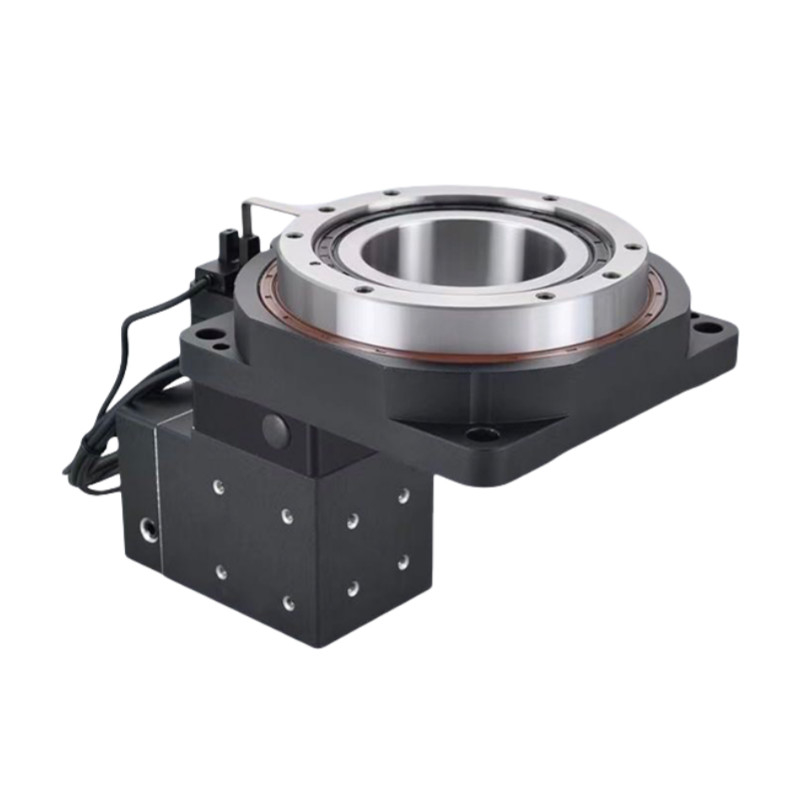

Name: میز چرخدار زاویه راست سوراخ دار با دقت بالا میز پلت فرم چرخدار برای رباتیک
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: میز روتاری توخالی با زاویه راست
Availability: InStock

خونه > محصولات > میز چرخنده توخالی >

میز چرخدار زاویه راست سوراخ دار با دقت بالا میز پلت فرم چرخدار برای رباتیک

میز روتاری توخالی با زاویه راست,جدول چرخشی حفره ای با دقت بالا,روباتیک میز چرخنده توخالی

High Precision Hollow Rotary Table

Robotics Hollow Rotary Table

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

میز روتاری توخالی با زاویه راست

با ما تماس بگیرید

درخواست نقل قول

میز چرخدار زاویه راست سوراخ دار با دقت بالا میز پلت فرم چرخدار برای رباتیک

جزئیات محصول

محصول:

میز روتاری توخالی با زاویه راست HRG-85Z

پشتیبانی از پلتفرم خروجی:

بلبرینگ غلتکی متقاطع

Shift Motion:

360 درجه (چرخش در هر زاویه)

موتور منطبق (اندازه):

سروموتور 50-100 وات

بار محوری مجاز:

3000 نیوتن متر

بار شعاعی مجاز:

2000 نیوتن متر

نرخ کاهش:

10، 15

دمای کار:

-10℃~90℃

سطح تولید:

IP65

سطح نویز:

≤65dB

روان کننده:

گریس مصنوعی

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

مورد مذاکره قرار گیرد

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا

بهترین قیمت رو بدست بیار

پلتفرم چرخشی توخالی با دقت بالا با جعبه گیربکس سیاره ای برای بار سنگین میز چرخشی کاهش سیاره ای

بهترین قیمت رو بدست بیار

میز چرخشی کاهش گران بار سیاره ای برای مرحله چرخشی حفره ای سنگین

بهترین قیمت رو بدست بیار

پلتفرم چرخش توخالی با دقت بالا برای بار سنگین میز چرخش کاهش سیاره ای

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

سری HRG 80Zمیز چرخشی سوراخ زاویه راست

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

استفاده از چرخ چرخدار منحنی بالایی طراحی شده بدن نرم و طراحی بهینه سطح دندان تماس باعث می شود بار حتی و اجازه می دهد تا خروجی گشتاور بالا.وقتی که با کاهش دهنده سیاره ای ترکیب شود، نسبت گیرنده باید بزرگتر شود تا به 1 برسد:50.

اجزای کلیدی

صفحه پایه: پایه ای که کل مجموعه را پشتیبانی می کند و اجازه می دهد تا روی ماشین نصب شود.

مکانیسم چرخش: این شامل دنده ها یا موتورهایی است که چرخش 360 درجه میز را امکان پذیر می کند.

شفت توخالی: بخش توخالی مرکزی که اجازه عبور ابزارها، مایع خنک کننده یا سیم کشی را می دهد.

میز بالا: سطحی که قطعات کاری بر روی آن قرار می گیرند، اغلب دارای سوراخ های T برای قفل کردن هستند.

مکانیسم تنظیم زاویه: اجازه می دهد تا زاویه دقیق میز برای رسیدن به موقعیت های مطلوب ماشینکاری.

سیستم حامل: فراهم می کند چرخش صاف و ثبات در طول کار.

سیستم کنترل: ممکن است شامل خواندن دیجیتال یا یکپارچه سازی CNC برای موقعیت دقیق و حرکت باشد.

ویژگی های کلیدی

طراحی زاویه راست: اجازه می دهد تا تنظیمات فرعی و عمودی ماشین آلات.

مرکز Hollow: حرکت ابزارها یا مواد را از طریق میز آسان می کند.

کنترل دقیق: مجهز به مکانیزم های دقیق موقعیت و چرخش.

دوام: ساخته شده از مواد قوی برای مقاومت در برابر بار سنگین ماشینکاری.

مدل	مدل	مدل	نسبت زاویه راست
مدل	میز چرخنده توخالی	زاويه راست	نسبت زاویه راست
HRG85Z	HRG85	HAS060	2، 3

پارامتر عملکرد HRG80Z-05
پشتیبانی از پلتفرم خروجی	در حالی که در این حالت،		سرعت خروجی مجاز	200 دور در دقیقه	بی وقفه چرخش	1203x10-6 kg.m2
حرکت تغییر	360° ((گردش در هر زاویه ای)		دقت موقعیت مجدد	±15 ثانیه قوس	دقت موقعیت	≤30 ثانیه قوس
موتور تطبیقی ((سطح)	200-400W سرو موتور Φ14-Φ50-Φ70-M4		بار محوری مجاز	3000N	روغن	روغن مصنوعی
نسبت کاهش	10	15	بار شعاعی مجاز	2000N	دمای عملیاتی	۰-۱۰ درجه سانتیگراد تا ۹۰ درجه سانتیگراد
چرخش خروجی نامی	18NM		موازی پلت فرم خروجی	0.02 میلی متر	زندگی خدمت	20000 ساعت
حداکثر تورم شتاب	32.4NM		روان شدن سطح پلتفرم خروجی	0.01 میلی متر	سطح تولید	IP65
چرخش توقف اضطراری	54NM		خروجی خارج از دایره پلتفرم خروجی	0.01 میلی متر	سطح سر و صدا	≤65dB
پارامتر عملکرد HRG80Z-10
پشتیبانی از پلتفرم خروجی	در حالی که در این حالت،		سرعت خروجی مجاز	200 دور در دقیقه	بی وقفه چرخش	1203x10-6 kg.m2
حرکت تغییر	360° ((گردش در هر زاویه ای)		دقت موقعیت مجدد	±15 ثانیه قوس	دقت موقعیت	≤30 ثانیه قوس
موتور تطبیقی ((سطح)	200-400W سرو موتور Φ14-Φ50-Φ70-M4		بار محوری مجاز	500N	روغن	روغن مصنوعی
نسبت کاهش	20	30	بار شعاعی مجاز	250N	دمای عملیاتی	۰-۱۰ درجه سانتیگراد تا ۹۰ درجه سانتیگراد
چرخش خروجی نامی	18NM		موازی پلت فرم خروجی	0.02 میلی متر	زندگی خدمت	20000 ساعت
حداکثر تورم شتاب	32.4NM		روان شدن سطح پلتفرم خروجی	0.01 میلی متر	سطح تولید	IP65
چرخش توقف اضطراری	54NM		خروجی خارج از دایره پلتفرم خروجی	0.01 میلی متر	سطح سر و صدا	≤65dB

تصاویر دقیق

نقشه ها

برنامه های کاربردی پلتفرم چرخش توخالی

رباتیک

استفاده می شود در بازوهای رباتیک و دستکاری برای موقعیت دقیق و حرکت در وظایف مونتاژ و دستکاری مواد.

سیستم های اتوماسیون

یکپارچه در خطوط تولید خودکار برای وظایف مانند مرتب سازی، بسته بندی و پالتیزاسیون، که در آن حرکت چرخش دقیق ضروری است.

ماشین آلات CNC

استفاده شده در ماشین آلات CNC برای چرخش دقیق قطعات در هنگام فرش، حفاری و چرخش.

تجهیزات پزشکی

در دستگاه های پزشکی مانند سیستم های تصویربرداری، روبات های جراحی و اتوماسیون آزمایشگاه برای موقعیت و حرکت دقیق استفاده می شود.

هوافضا و دفاع

در شبیه سازهای پرواز، سیستم های رادار و UAV برای جهت گیری دقیق و ثبات استفاده می شود.

مخابرات

در سیستم های موقعیت گیری آنتن برای اطمینان از تراز دقیق برای انتقال سیگنال بهینه استفاده می شود.

بسته بندی و حمل
