Name: میز چرخشی زاویه راست پوکی با دقت بالا برای ماشینکاری چند محور
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: میز روتاری توخالی با زاویه راست
Availability: InStock

خونه > محصولات > میز چرخنده توخالی >

میز چرخشی زاویه راست پوکی با دقت بالا برای ماشینکاری چند محور

میز چرخشی چند محوری خالی,جدول چرخشی حفره ای با دقت بالا,میز روتاری توخالی با زاویه راست

High Precision Hollow Rotary Table

Right Angle Hollow Rotary Table

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

میز روتاری توخالی با زاویه راست

با ما تماس بگیرید

درخواست نقل قول

میز چرخشی زاویه راست پوکی با دقت بالا برای ماشینکاری چند محور

جزئیات محصول

محصول:

میز روتاری توخالی با زاویه راست HRG-130Z

پشتیبانی از پلتفرم خروجی:

بلبرینگ غلتکی متقاطع

Shift Motion:

360 درجه (چرخش در هر زاویه)

موتور منطبق (اندازه):

سروموتور 200-400 وات

بار محوری مجاز:

3000 نیوتن متر

بار شعاعی مجاز:

2000 نیوتن متر

نرخ کاهش:

20، 30

دمای کار:

-10℃~90℃

سطح تولید:

IP65

سطح نویز:

≤65dB

روان کننده:

گریس مصنوعی

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

مورد مذاکره قرار گیرد

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا

بهترین قیمت رو بدست بیار

پلتفرم چرخشی توخالی با دقت بالا با جعبه گیربکس سیاره ای برای بار سنگین میز چرخشی کاهش سیاره ای

بهترین قیمت رو بدست بیار

میز چرخشی کاهش گران بار سیاره ای برای مرحله چرخشی حفره ای سنگین

بهترین قیمت رو بدست بیار

پلتفرم چرخش توخالی با دقت بالا برای بار سنگین میز چرخش کاهش سیاره ای

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

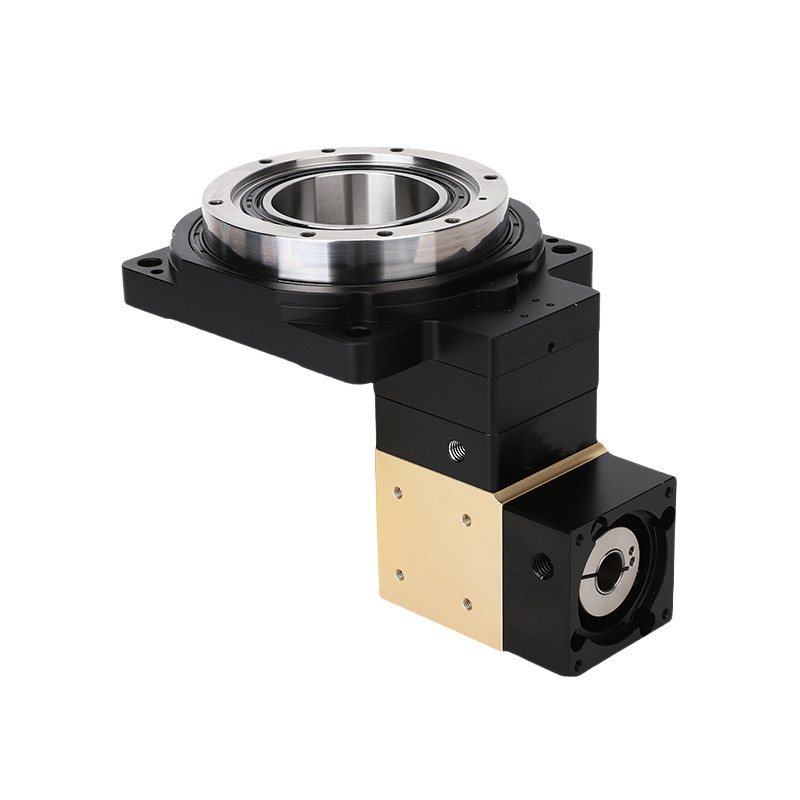

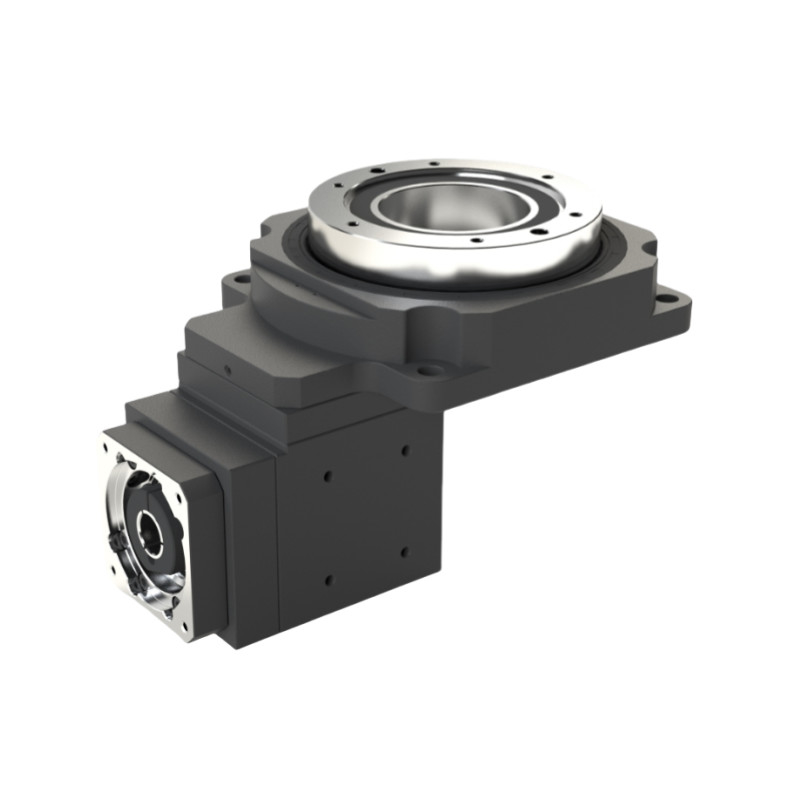

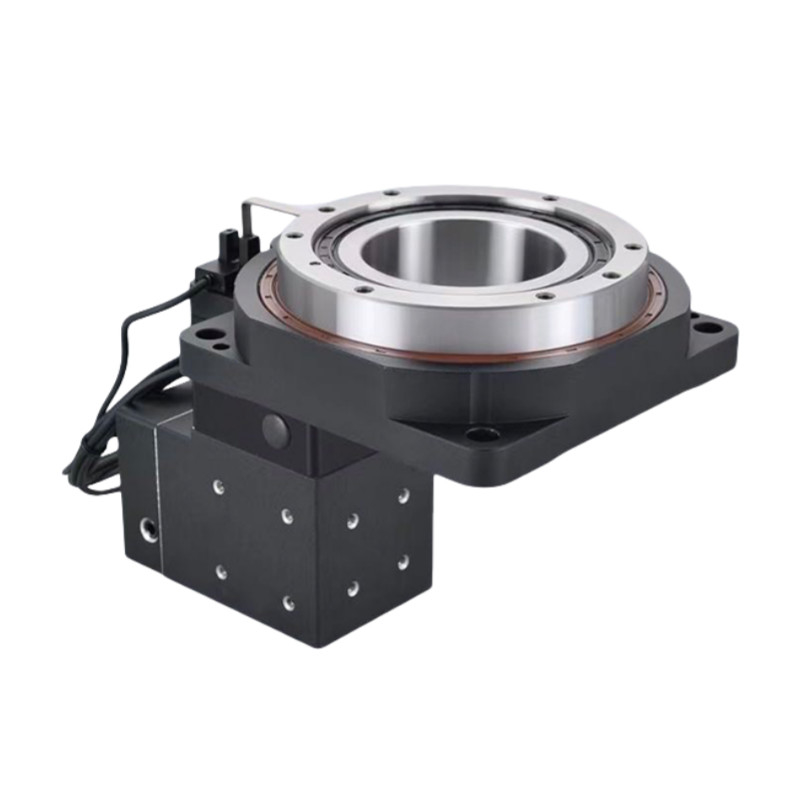

سری HRG 130Zمیز چرخشی سوراخ زاویه راست

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

استفاده از چرخ چرخدار منحنی بالایی طراحی شده بدن نرم و طراحی بهینه سطح دندان تماس باعث می شود بار حتی و اجازه می دهد تا خروجی گشتاور بالا.وقتی که با کاهش دهنده سیاره ای ترکیب شود، نسبت گیرنده باید بزرگتر شود تا به 1 برسد:50.

اجزای کلیدی

صفحه پایه: پایه ای که کل مجموعه را پشتیبانی می کند و اجازه می دهد تا روی ماشین نصب شود.

مکانیسم چرخش: این شامل دنده ها یا موتورهایی است که چرخش 360 درجه میز را امکان پذیر می کند.

شفت توخالی: بخش توخالی مرکزی که اجازه عبور ابزارها، مایع خنک کننده یا سیم کشی را می دهد.

میز بالا: سطحی که قطعات کاری بر روی آن قرار می گیرند، اغلب دارای سوراخ های T برای قفل کردن هستند.

مکانیسم تنظیم زاویه: اجازه می دهد تا زاویه دقیق میز برای رسیدن به موقعیت های مطلوب ماشینکاری.

سیستم حامل: فراهم می کند چرخش صاف و ثبات در طول کار.

سیستم کنترل: ممکن است شامل خواندن دیجیتال یا یکپارچه سازی CNC برای موقعیت دقیق و حرکت باشد.

ویژگی های کلیدی

طراحی زاویه راست: اجازه می دهد تا تنظیمات فرعی و عمودی ماشین آلات.

مرکز Hollow: حرکت ابزارها یا مواد را از طریق میز آسان می کند.

کنترل دقیق: مجهز به مکانیزم های دقیق موقعیت و چرخش.

دوام: ساخته شده از مواد قوی برای مقاومت در برابر بار سنگین ماشینکاری.

پارامتر عملکرد

HRG130Z
پشتیبانی از پلتفرم خروجی	در حالی که در این حالت،		سرعت خروجی مجاز	200 دور در دقیقه	بی وقفه چرخش	2772x10-6 kg.m2
حرکت تغییر	360° ((گردش در هر زاویه ای)		دقت موقعیت مجدد	±15 ثانیه قوس	دقت موقعیت	≤30 ثانیه قوس
موتور تطبیقی ((سطح)	200-400W سرو موتور Φ14-Φ50-Φ70-M4		بار محوری مجاز	3000N	روغن	روغن مصنوعی
نسبت کاهش	20	30	بار شعاعی مجاز	2000N	دمای عملیاتی	۰-۱۰ درجه سانتیگراد تا ۹۰ درجه سانتیگراد
چرخش خروجی نامی	34NM		موازی پلت فرم خروجی	0.02 میلی متر	زندگی خدمت	20000 ساعت
حداکثر تورم شتاب	61.2NM		روان شدن سطح پلتفرم خروجی	0.01 میلی متر	سطح تولید	IP65
چرخش توقف اضطراری	102NM		خروجی خارج از دایره پلتفرم خروجی	0.01 میلی متر	سطح سر و صدا	≤65dB

تصاویر دقیق

نقشه ها

برنامه های کاربردی پلتفرم چرخش توخالی

ماشین آلات چند محوری: امکان عملیات پیچیده بر روی قطعات مورد نیاز زاویه ها و جهت گیری های متعدد را فراهم می کند، ایده آل برای قطعات هوافضا و خودرو.

ساخت ابزار و دستگاه: ایجاد قالب های پیچیده را تسهیل می کند و با اجازه دسترسی به چندین طرف قطعه کار بدون تغییر موقعیت.

ماشینکاری هندسه های پیچیده: پشتیبانی از تولید قطعات با اشکال غیر متعارف، مانند براکت ها و قاب ها.

عملیات مونتاژ: مفید در تراز و مونتاژ قطعات در زاویه های خاص، بهبود بهره وری در خطوط تولید.

حفاری دقیق و آسیاب: اجازه می دهد تا حفاری دقیق یا فرش در زاویه های خاص، اطمینان از دقت بالا در تولید.

برنامه های کاربردی CNC: با ماشین های CNC ادغام می شود تا وظایف خودکار را انجام دهد و بهره وری و ثبات را افزایش دهد.

تولید دستگاه های پزشکی: در تولید قطعات مورد استفاده قرار می گیرد که نیاز به دقت و قابلیت اطمینان بالا دارند.

بسته بندی و حمل
