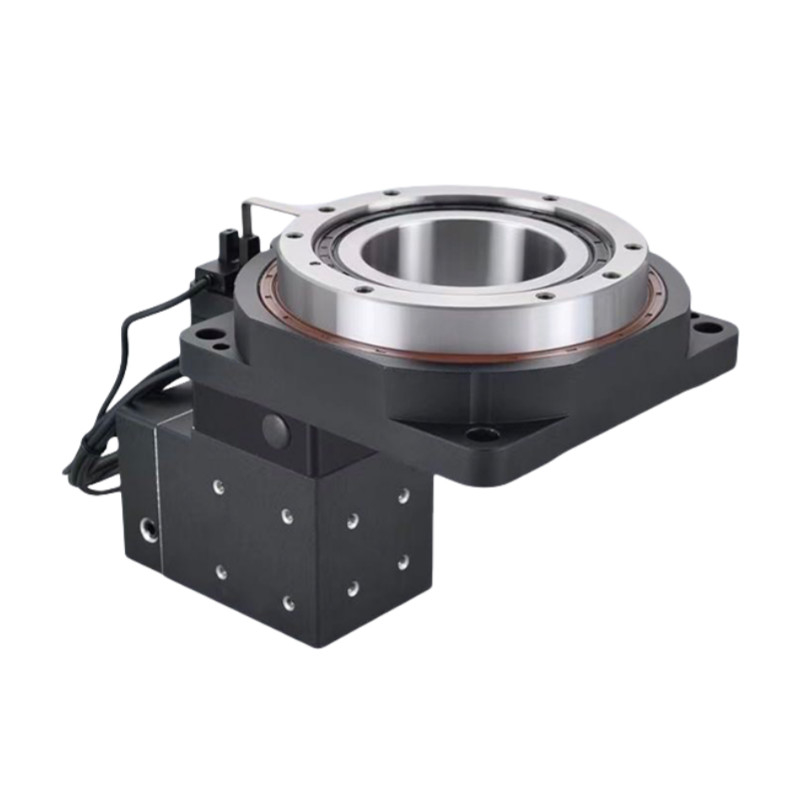

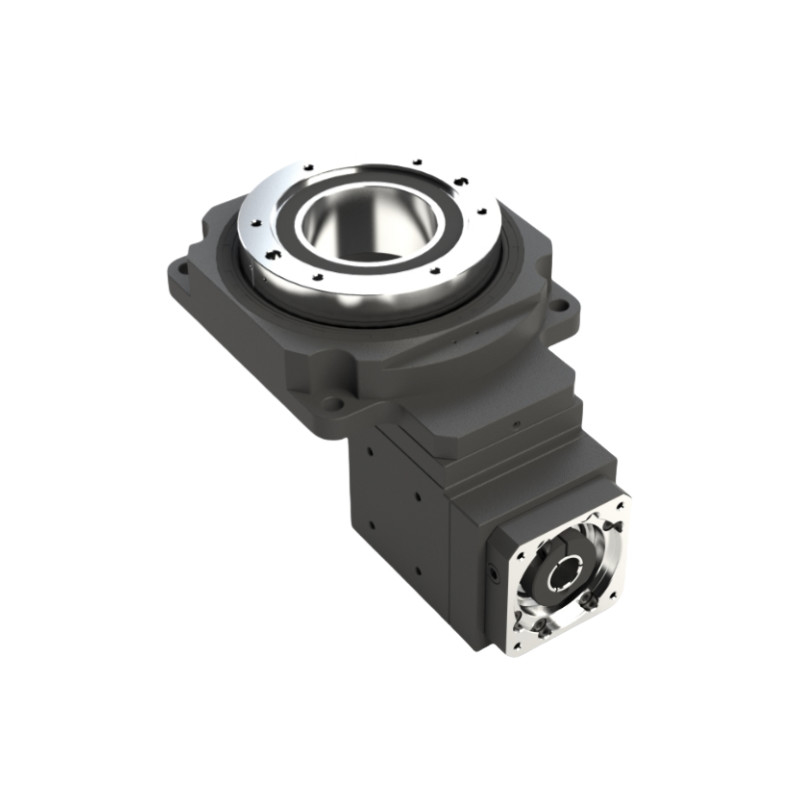

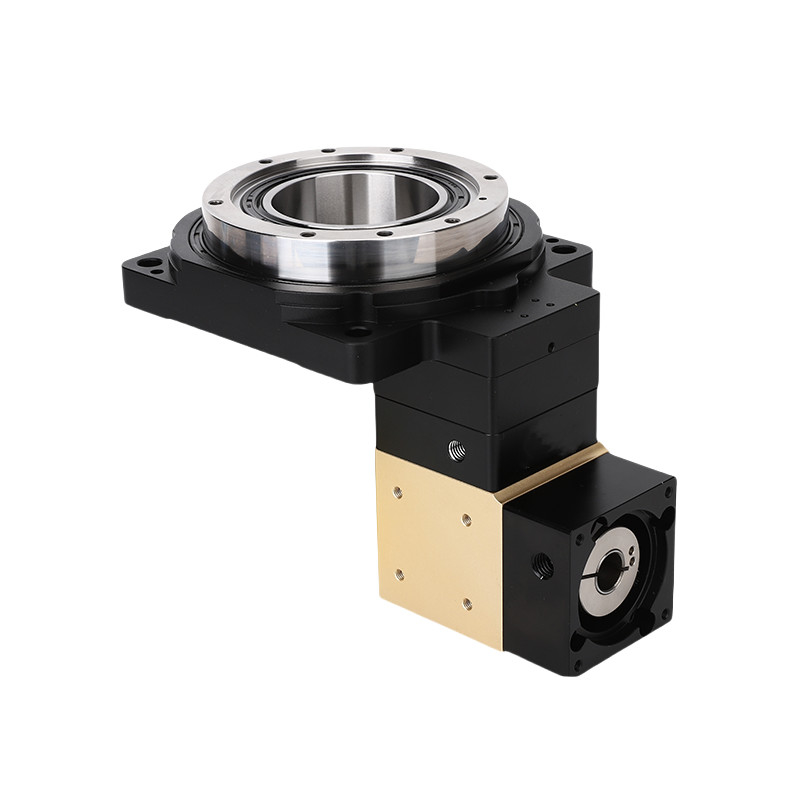

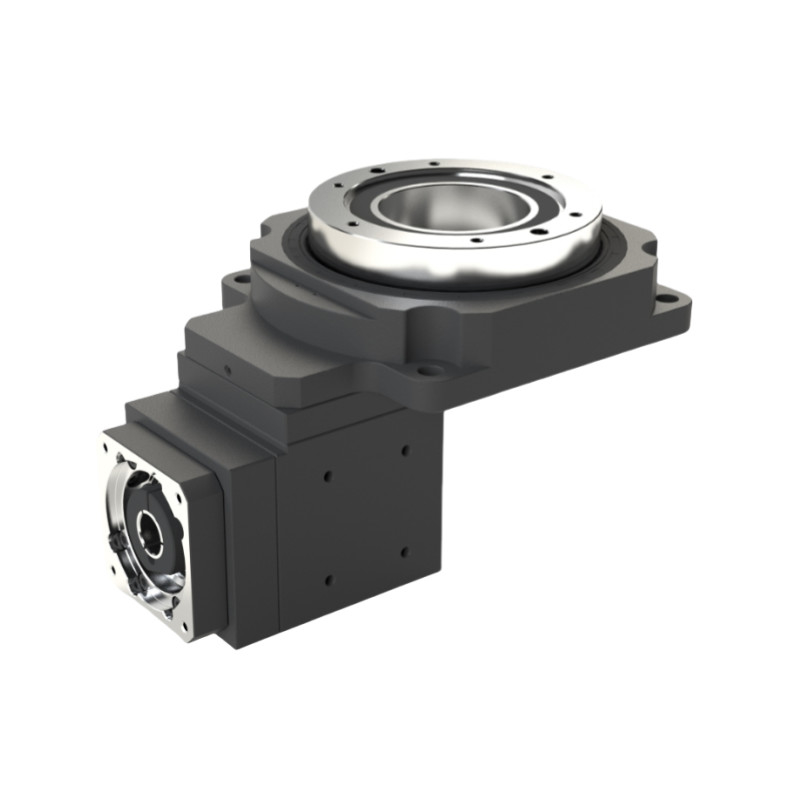

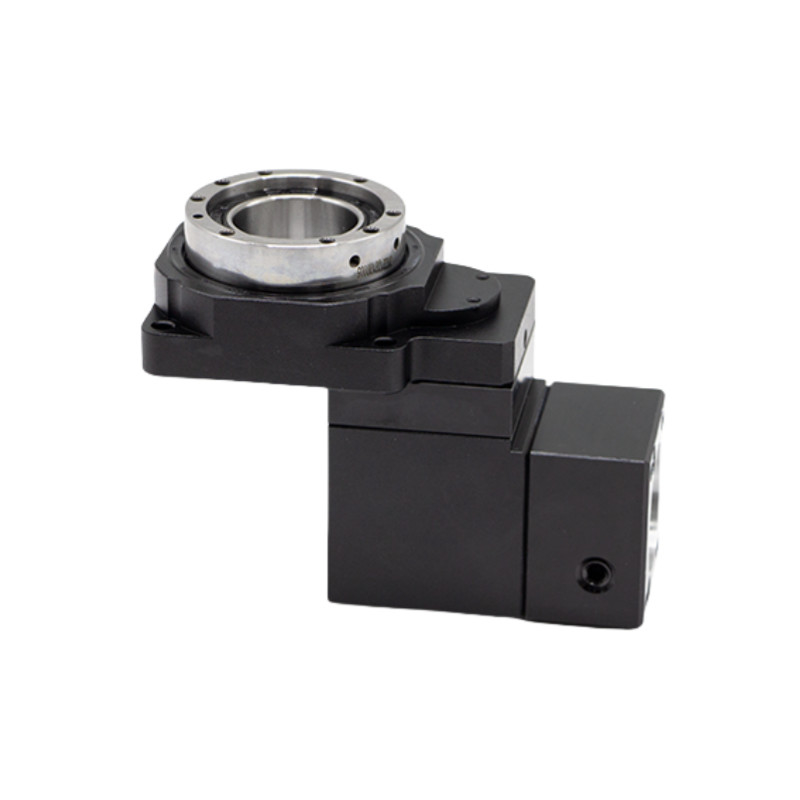

Name: میز چرخشی زاویه راست حفره دار با دقت بالا 360 درجه چرخش میز پلت فرم چرخشی
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: میز روتاری توخالی با زاویه راست
Availability: InStock

خونه > محصولات > میز چرخنده توخالی >

میز چرخشی زاویه راست حفره دار با دقت بالا 360 درجه چرخش میز پلت فرم چرخشی

جدول چرخشی سوراخ با دقت بالا,میز چرخشی 360 درجه,میز روتاری توخالی با زاویه راست

360 Degree Hollow Rotary Table

Right Angle Hollow Rotary Table

محل منبع:

چین

نام تجاری:

Giant Precision

گواهی:

ISO9001

شماره مدل:

میز روتاری توخالی با زاویه راست

با ما تماس بگیرید

درخواست نقل قول

میز چرخشی زاویه راست حفره دار با دقت بالا 360 درجه چرخش میز پلت فرم چرخشی

جزئیات محصول

محصول:

میز روتاری توخالی با زاویه راست HRG-200Z

پشتیبانی از پلتفرم خروجی:

بلبرینگ غلتکی متقاطع

Shift Motion:

360 درجه (چرخش در هر زاویه)

موتور منطبق (اندازه):

سروموتور 750-1KW

بار محوری مجاز:

4000 نیوتن متر

بار شعاعی مجاز:

2500 نیوتن متر

نرخ کاهش:

20، 30، 50

دمای کار:

-10℃~90℃

سطح تولید:

IP65

سطح نویز:

≤65dB

روان کننده:

گریس مصنوعی

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

مورد مذاکره قرار گیرد

قیمت

To Be Negotiated

جزئیات بسته بندی

جعبه کارتن

زمان تحویل

3-4 هفته

شرایط پرداخت

T/T

قابلیت ارائه

20000 مجموعه در ماه

محصولات مرتبط

جدول پلت فرم چرخشی هول روتاری اکتواتور برای گیربکس سیاره ای با دقت بالا

بهترین قیمت رو بدست بیار

پلتفرم چرخشی توخالی با دقت بالا با جعبه گیربکس سیاره ای برای بار سنگین میز چرخشی کاهش سیاره ای

بهترین قیمت رو بدست بیار

میز چرخشی کاهش گران بار سیاره ای برای مرحله چرخشی حفره ای سنگین

بهترین قیمت رو بدست بیار

پلتفرم چرخش توخالی با دقت بالا برای بار سنگین میز چرخش کاهش سیاره ای

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

سری HRG 200Zمیز چرخشی سوراخ زاویه راست

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

استفاده از چرخ چرخدار منحنی بالایی طراحی شده بدن نرم و طراحی بهینه سطح دندان تماس باعث می شود بار حتی و اجازه می دهد تا خروجی گشتاور بالا.وقتی که با کاهش دهنده سیاره ای ترکیب شود، نسبت گیرنده باید بزرگتر شود تا به 1 برسد:50.

اجزای کلیدی

صفحه پایه: پایه ای که کل مجموعه را پشتیبانی می کند و اجازه می دهد تا روی ماشین نصب شود.

مکانیسم چرخش: این شامل دنده ها یا موتورهایی است که چرخش 360 درجه میز را امکان پذیر می کند.

شفت توخالی: بخش توخالی مرکزی که اجازه عبور ابزارها، مایع خنک کننده یا سیم کشی را می دهد.

میز بالا: سطحی که قطعات کاری بر روی آن قرار می گیرند، اغلب دارای سوراخ های T برای قفل کردن هستند.

مکانیسم تنظیم زاویه: اجازه می دهد تا زاویه دقیق میز برای رسیدن به موقعیت های مطلوب ماشینکاری.

سیستم حامل: فراهم می کند چرخش صاف و ثبات در طول کار.

سیستم کنترل: ممکن است شامل خواندن دیجیتال یا یکپارچه سازی CNC برای موقعیت دقیق و حرکت باشد.

ویژگی های کلیدی

بهره وری از فضا: طراحی حفره ای اجازه می دهد تا دستکاری آسان تر از قطعات طولانی تر و کاهش نیاز به لوازم اضافی.

انعطاف پذیری بیشتر: امکان پردازش چند محوری را فراهم می کند، که عملیات پیچیده را بدون تغییر موقعیت قطعه کار امکان پذیر می کند.

دسترسی بهتر: دسترسی بهتر به قطعه کار برای ابزار و بازرسی را فراهم می کند.

دقت بیشتر: ارائه می دهد چرخش پایدار و دقیق، کمک به دقت بالاتر ماشینکاری.

ادغام با اتوماسیون: به راحتی با سیستم های رباتیک برای جریان کار ساده تر ارتباط برقرار می کند.

پارامتر عملکرد

پارامتر عملکرد HRG200Z
پشتیبانی از پلتفرم خروجی	در حالی که در این حالت،			سرعت خروجی مجاز	200 دور در دقیقه	بی وقفه چرخش	27619x10-6 kg.m2
حرکت تغییر	360° ((گردش در هر زاویه ای)			دقت موقعیت مجدد	±15 ثانیه قوس	دقت موقعیت	≤30 ثانیه قوس
موتور تطبیقی ((سطح)	750-1KW سرو موتور Φ19-Φ70-Φ90-M5			بار محوری مجاز	4000N	روغن	روغن مصنوعی
نسبت کاهش	20	30	50	بار شعاعی مجاز	2500N	دمای عملیاتی	۰-۱۰ درجه سانتیگراد تا ۹۰ درجه سانتیگراد
چرخش خروجی نامی	112NM			موازی پلت فرم خروجی	0.02 میلی متر	زندگی خدمت	20000 ساعت
حداکثر تورم شتاب	201.6NM			روان شدن سطح پلتفرم خروجی	0.01 میلی متر	سطح تولید	IP65
چرخش توقف اضطراری	336NM			خروجی خارج از دایره پلتفرم خروجی	0.01 میلی متر	سطح سر و صدا	≤65dB

تصاویر دقیق

نقشه ها

برنامه های کاربردی پلتفرم چرخش توخالی

ماشین آلات CNC: برای فرش و چرخش استفاده می شود، اجازه می دهد تا ماشینکاری چند محور بدون تغییر موقعیت قطعه کار.

تجمع: جمع آوری اجزای پیچیده را با دسترسی آسان از زاویه های مختلف آسان می کند.

بازرسی: امکان بازرسی کامل قطعات را با چرخش آنها برای مشاهده جامع فراهم می کند.

جوشکاری: در فرآیند های جوش خودکار با قرار دادن قطعات در زاویه های مورد نظر کمک می کند.

ابزار: در تنظیمات مورد استفاده قرار می گیرد که نیاز به تغییر ابزار یا تنظیم در طول ماشینکاری دارد.

بسته بندی و حمل
