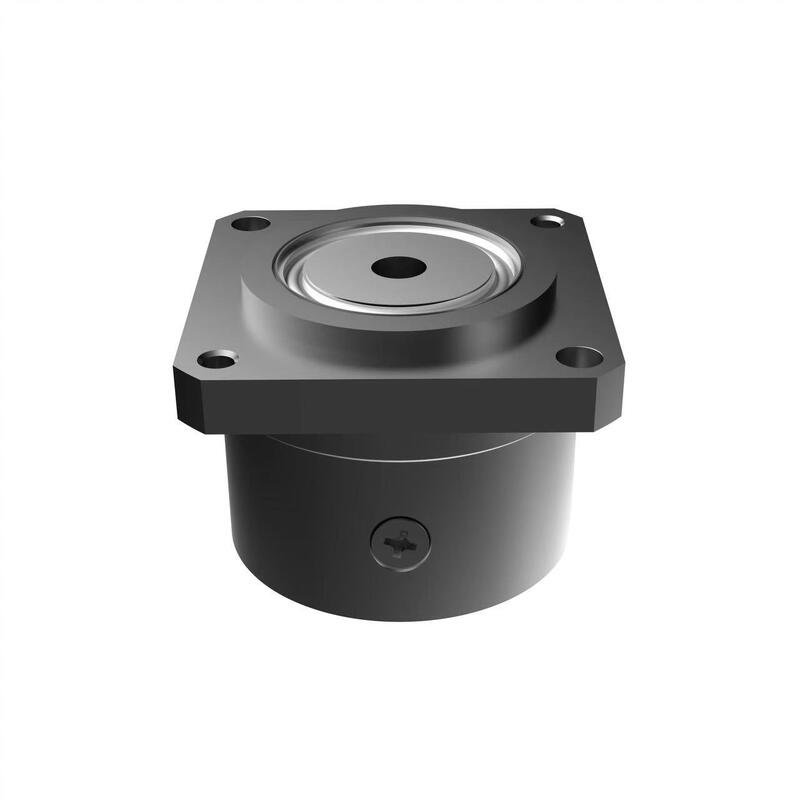

هونپاین نوع جام موتور نصب مستقیم مینی هارمونیک درایو گیربکس

بهترین قیمت رو بدست بیار

ویدیو

فرعي صاف دقيقي ارتفاعي هارمونيک درايو کشش موج Reducer برای ربات

بهترین قیمت رو بدست بیار

ویدیو

جعبه گیربکس هارمونیک برای ربات های صنعتی

بهترین قیمت رو بدست بیار

با ما تماس بگیرید

حالا تماس بگیرید

توضیحات محصول

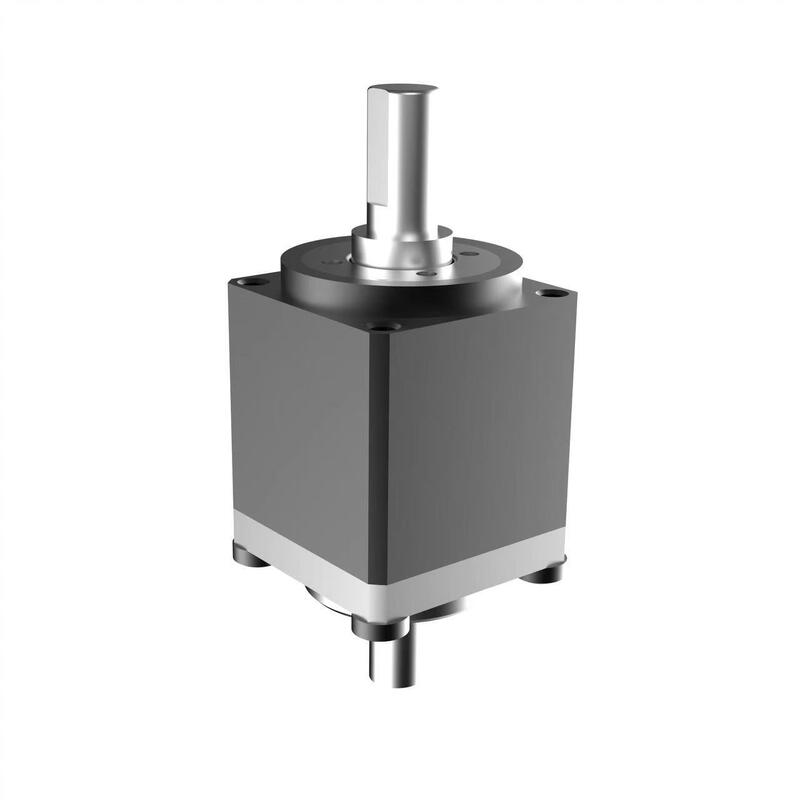

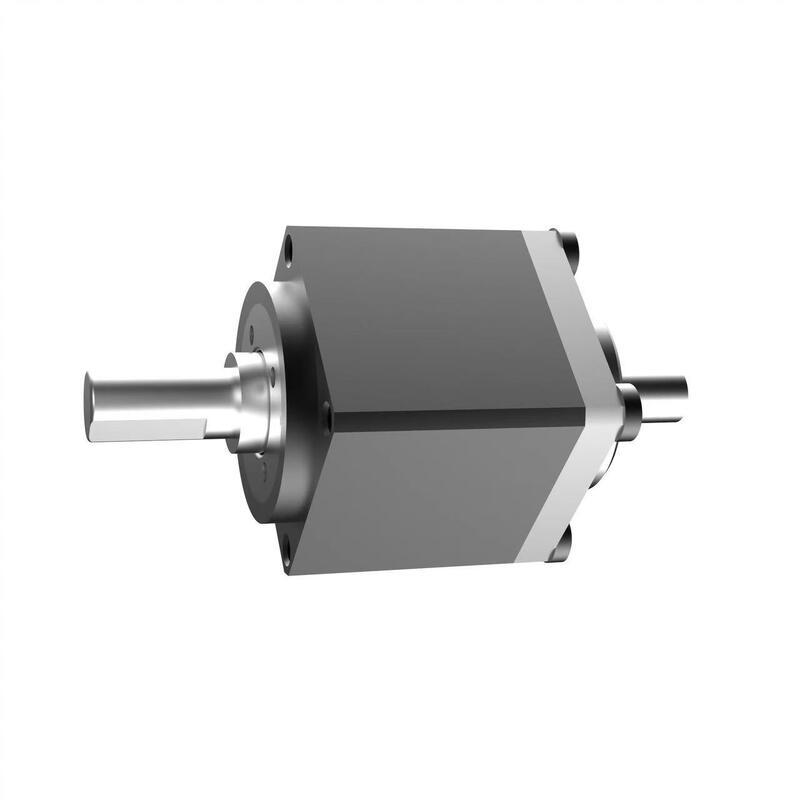

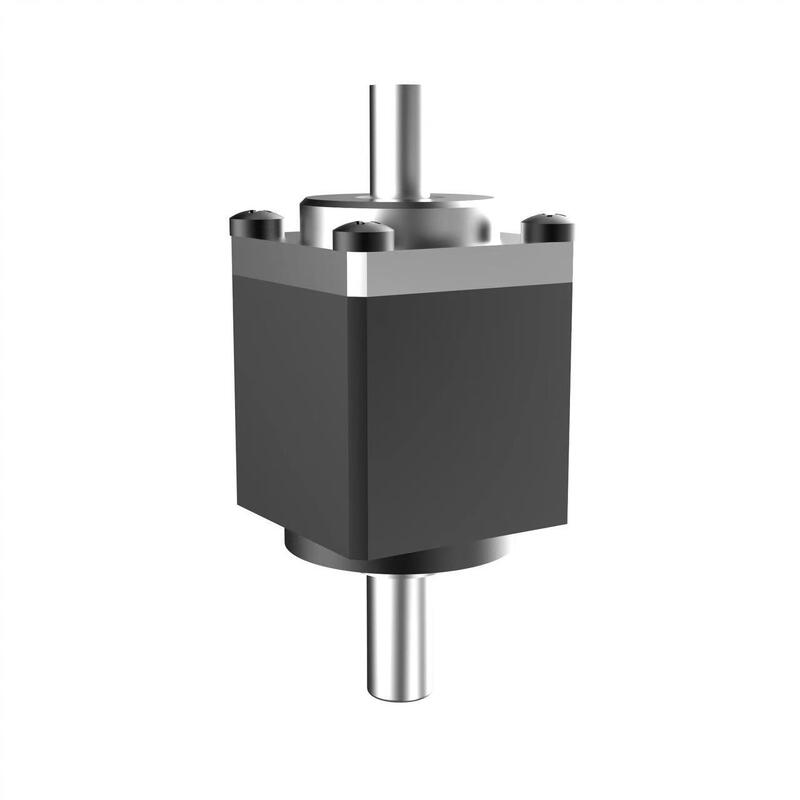

توضیحات: CSF مینی گیربکس هارمونیک

درایو هارمونیک مینی سری CSF برای کاربردهایی با نیازهای حجم و وزن تخصصی با استفاده از یک flexspline سبک فنجان توسعه یافته است.این سری به طور انحصاری محصولات ماژولار از پیش ساخته شده برای استفاده فوری را ارائه می دهد. اثر اصلی استفاده می کند محموله های توپ تماس چهار نقطه فشرده به طور مستقیم حمایت از بارهای خارجی. سری CSF-مینی شامل دو نوع:نوع نصب موتور (2XH) و نوع ورودی گودال (1U) که از اشکال ورودی مانند کمربند پشتیبانی می کندبر اساس نیازهای طراحی مکانیکی خود مناسب ترین مدل را انتخاب کنید.

ویژگی های گیربکس مینی هارمونیک CSF

● سایز کوچک و سبک

● ساختار فشرده و ساده

● دقت بسیار عالی در چرخش و موقعیت گذاری

● تنظیمات ورودی و خروجی هم محوری

مشخصات گیربکس کوچک هارمونیک HONPINE CSF

مدل		نسبت دنده	چرخش نامی در ورودی 2000r/min[N.m]	حداکثر گشتاور مجاز در هنگام شروع و توقف[N.m]	حداکثر مقدار مجاز تورک حمل متوسط[N.m]	حداکثر گشتاور مجاز لحظه ای[N.m]	حداکثر سرعت ورودی مجاز[r/min]	سرعت ورودی متوسط مجاز[r/min]	واکنش به تجهیزات (arcsec)	1/4GD[kgcm2]	ماسا (کیلوگرم)
سی اف سی سری	03	30	0.06	0.13	0.1	0.22	10000	6500	≤20	5.3x10-7	0.017
	03	50	0.11	0.21	0.13	0.41	10000	6500	≤20	5.3x10-7	0.017
	05	30	0.25	0.5	0.38	0.9	10000	6500	≤20	2.5x10-4	0.039
		50	0.4	0.9	0.53	1.8			≤20
		80	0.52	1.35	0.84	2.5			≤10
	08	30	0.9	1.8	1.4	3.3	8500	3500	≤20	3.2x10-3	0.106
		50	1.8	3.3	2.3	6.6			≤20
		80	2.2	4.3	2.9	8			≤10
		100	2.4	4.8	3.3	9			≤10
	11	30	2.1	4.1	3.1	8.2	8500	3500	≤20	1.4x10-2	0.2
		50	3.5	8.3	5.5	17			≤20
		80	4.5	10.2	8.5	22			≤10
		100	5	11	8.9	25			≤10
