توضیحات محصول

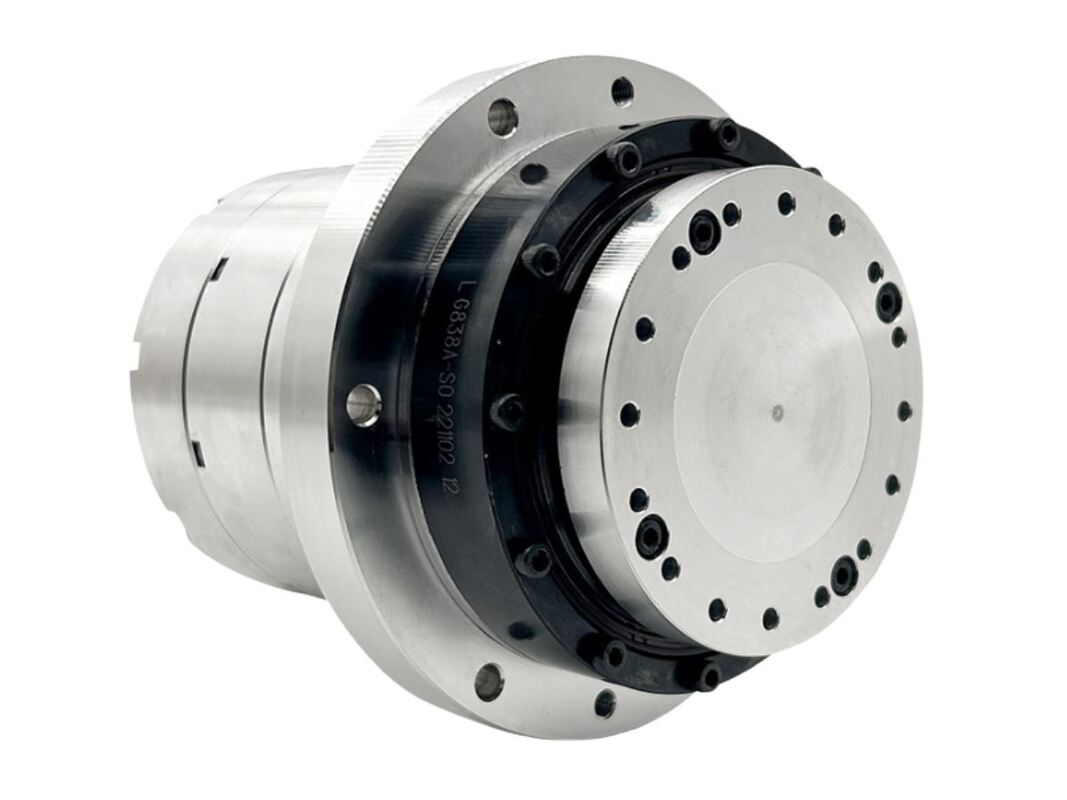

محرک دوار سروو هارمونیک با فلنج یکپارچه

محرک دوار سروو هارمونیک جامد HASF شامل مدل‌های درایو هارمونیک 11، 14، 17، 20 و 25 است که محدوده گشتاور نامی بین 4 نیوتن متر و 133 نیوتن متر را ارائه می‌دهد. این دستگاه مجهز به یک انکودر مطلق چند دور است که از پروتکل Tamagawa استفاده می‌کند و دارای وضوح 23 بیتی برای تک دور و 16 بیتی برای چند دور است. این مدل خاص، طراحی جامد HASF استاندارد را با ادغام یک فلنج بهبود می‌بخشد که نصب را در مواقعی که نصب مستقیم انتهایی غیرعملی است، تسهیل می‌کند. فلنج پشتیبانی را برای بارهای محوری و شعاعی بهبود می‌بخشد و مقاومت در برابر لرزش‌ها و ضربه‌ها را تقویت می‌کند.

ویژگی‌های محرک دوار سروو هارمونیک

راه‌اندازی قوی و قابل اعتماد
طراحی فلنج دیسکی شکل، سوراخ‌های پیچ با فاصله مساوی را برای نصب قابل اعتماد با تماس سطحی تضمین می‌کند و یک اتصال قوی بین موتور، درایو هارمونیک و قطعات مجاور ایجاد می‌کند.

فرآیند نصب ساده
با نصب با تماس سطحی، نیازی به تراز دقیق شفت نیست که مونتاژ سیستم را تسریع و ساده می‌کند.

هزینه‌های کالیبراسیون کمتر
این فلنج به عنوان یک ویژگی راهنما برای ماژول عمل می‌کند و نیاز به وظایف تراز و کالیبراسیون را در حین مونتاژ به طور قابل توجهی کاهش می‌دهد.

نگهداری و تعویض آسان
ماژول‌ها را می‌توان به راحتی با شل کردن پیچ‌ها جدا کرد و امکان دسترسی سریع را بدون تأثیر بر اجزای مجاور فراهم می‌کند، در نتیجه نگهداری را تسهیل و زمان خرابی را به حداقل می‌رساند.

مشخصات محرک دوار سروو هارمونیک

پارامترهای محصول (AC-220V)
مدل		HASF11		HASF14			HASF17				HASF20					HASF25
نسبت کاهش	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161
گشتاور نامی	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133
گشتاور پیک	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217
سرعت نامی	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16
حداکثر سرعت	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30
جریان نامی	A	0.98	0.99	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40
حداکثر جریان	A	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92
ثابت گشتاور	N·M/Arms	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38
دقت موقعیت‌یابی یک‌جهته	Arcsec	≤90	≤90	≤70	≤60	≤60	≤60	≤60	≤50	≤50	≤60	≤60	≤60	≤50	≤50	≤60	≤50	≤50	≤40	≤40
دقت موقعیت‌یابی تکراری	Arcsec	≤20	≤20	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
سفتی شیب	X104N.m/rad	4		8			15				24					38
سفتی پیچشی	X104N.m/rad	0.3	0.34	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6
مقاومت فاز موتور	Ohma(20°C)	12		7.5			2.6				2.6					3.55
اندوکتانس فاز موتور	Mh	9.5		11.5			6.7				6.7					10
ثابت Back-EMF	Vrms/Krpm	10.5		25			25				25					40
اینرسی روتور	بدون ترمز KG*m2	8.32*10^-6		3.6*10^-5			7.96*10^-5				8.8*10^-5					2.1*10^-4
اینرسی روتور	با ترمز KG*m2	8.73*10^-6		3.7*10^-5			9.12*10^-5				9.17*10^-5					2.2*10^-4
جرم (بدون ترمز)	Kg	1.17		1.66			2.2				2.4					3.6
جرم (با ترمز)	Kg	1.36		2			2.8				2.96					4.2
قطب‌های موتور	قطب	10		16			16				16					16
قطر و طول (با/بدون ترمز)	mm	63mmX83mm 63mmx99.7mm		ø74mmX91.5mm ø74mmX109.5mm			ø88mmX98mm ø88mmX122mm				ø88mmX101mm ø88mmX125mm					ø110mmX109mm ø110mmX130.5mm
قطر شفت توخالی	mm	ø10mm		ø9mm			ø13.5mm				ø16.5mm					ø17mm
یادداشت‌ها	فقط برای مرجع، لطفاً برای پارامترهای واقعی با فروش تماس بگیرید
